调用FPGA乘法器Verilog代码Quartus仿真

名称：调用FPGA乘法器Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

调用FPGA乘法器IP，实现一款16bitx16bit的正整数二进制数乘法器，以设计报告的格式提交。

设计报告中必须包括：

1.IP请用过程截图,并配以文字说明。

2.仿真截图,并配以文字说明特别的截图中应包括11×11.12×12和13x13的仿真运算结果。

3.FPGA的实现结果,包括FPGA资源利用率。

4.RTL代码以及TB作为附录提供。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

1. 工程文件

2. 程序文件

IP核调用过程

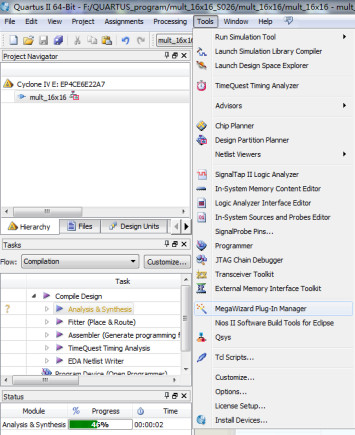

2.1 选择IP菜单

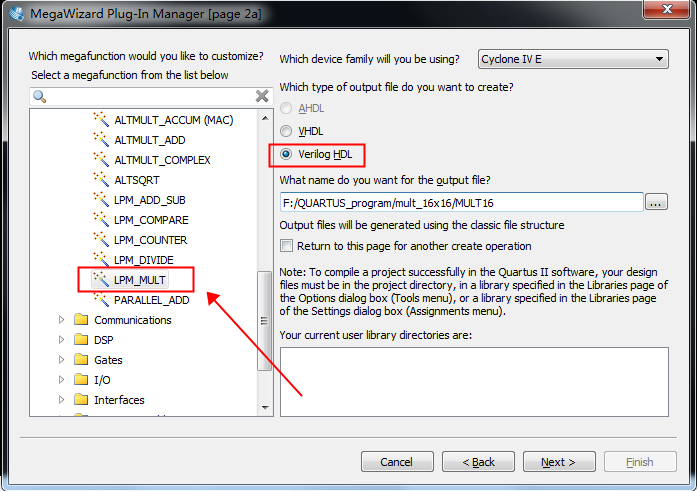

2.2 选择乘法器IP核

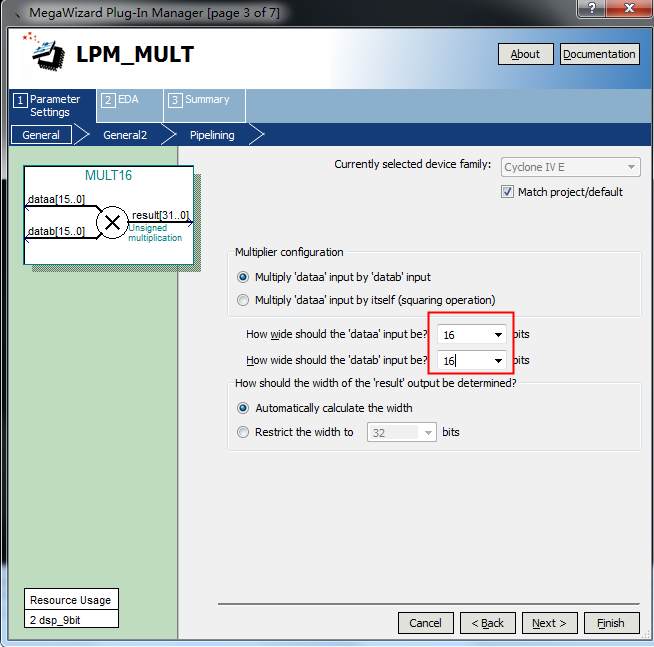

2.3设置位宽为16X16

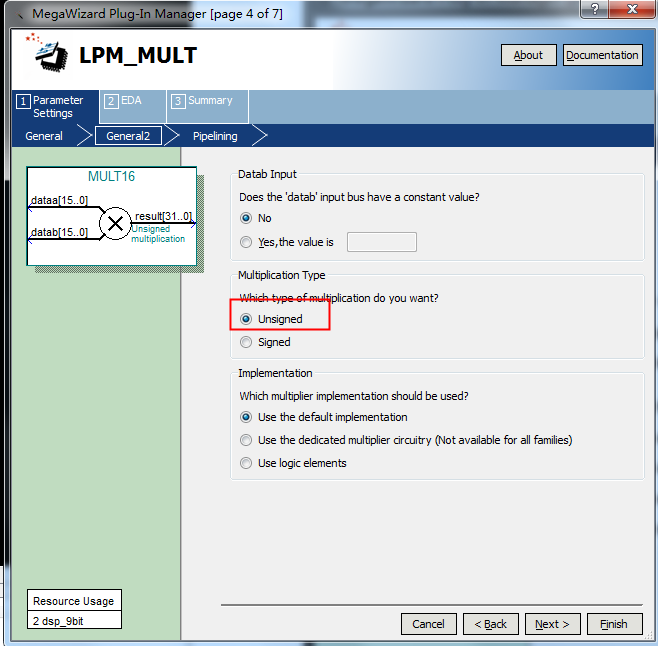

2.3 设置IP为正数

2.4 点finish

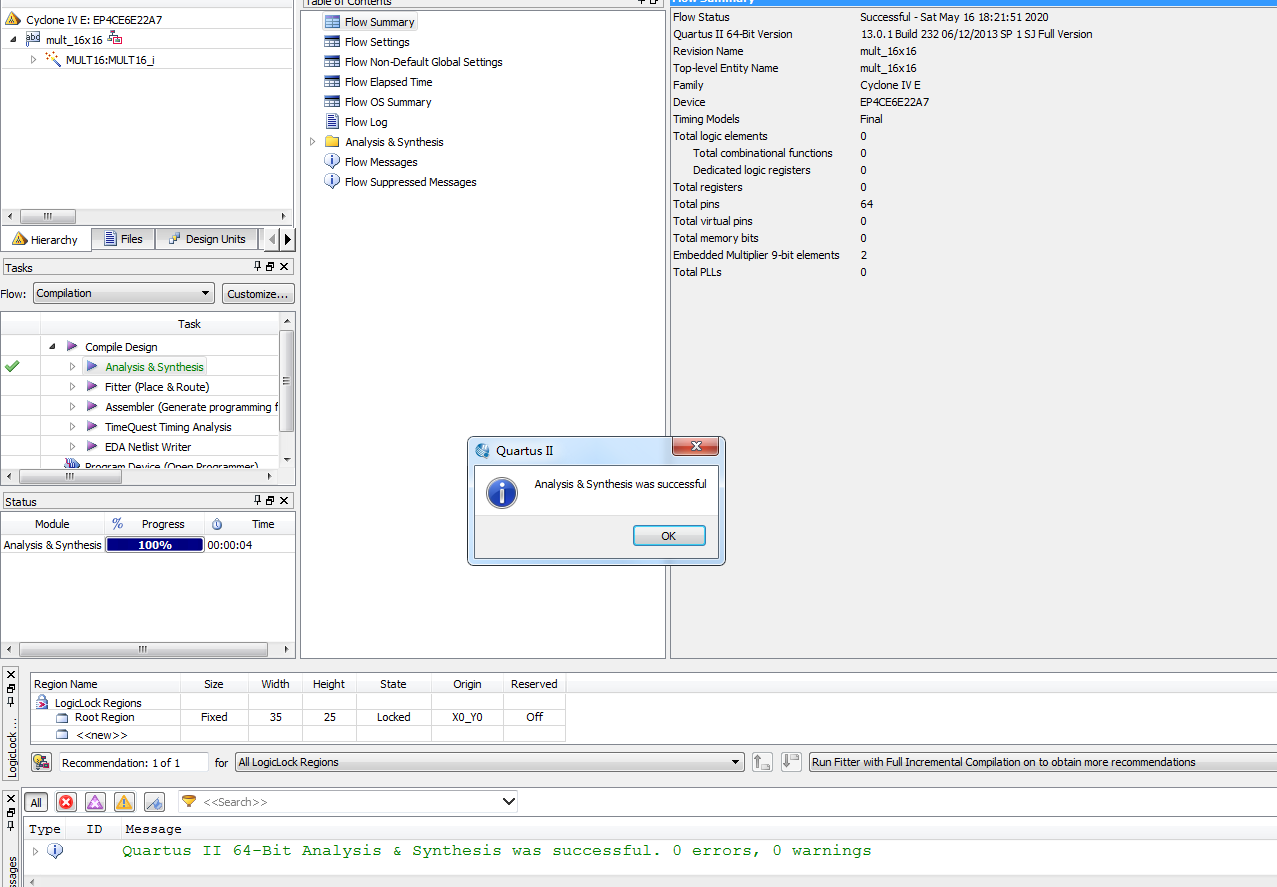

3. 程序编译

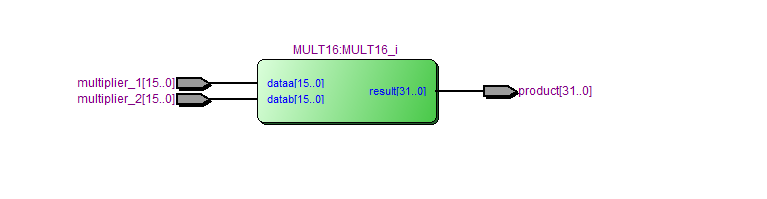

4. RTL图

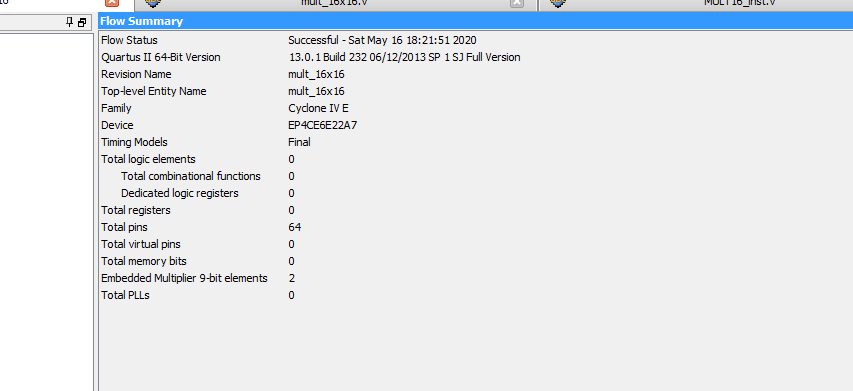

5. 资源占用情况

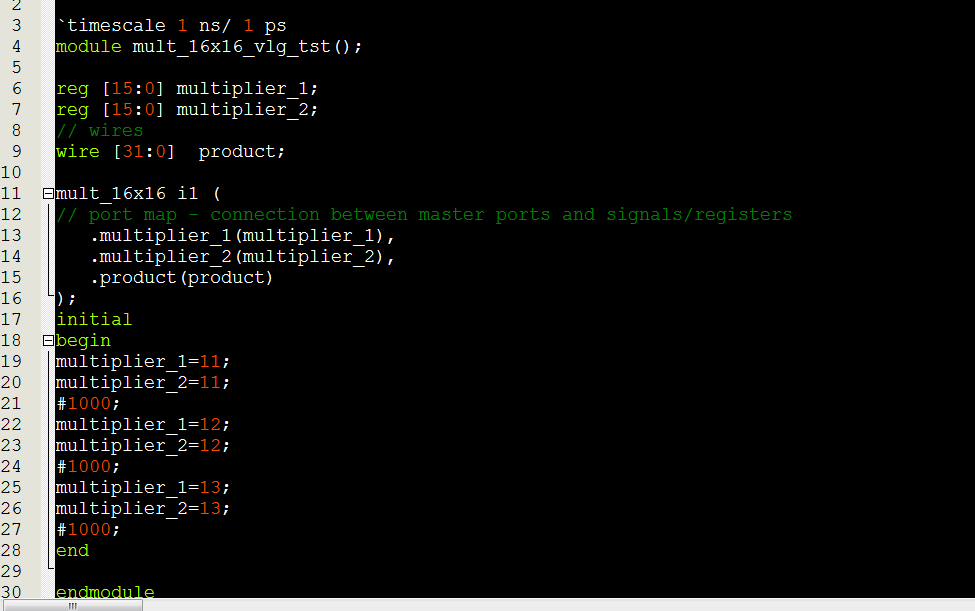

6. TB（testbench）

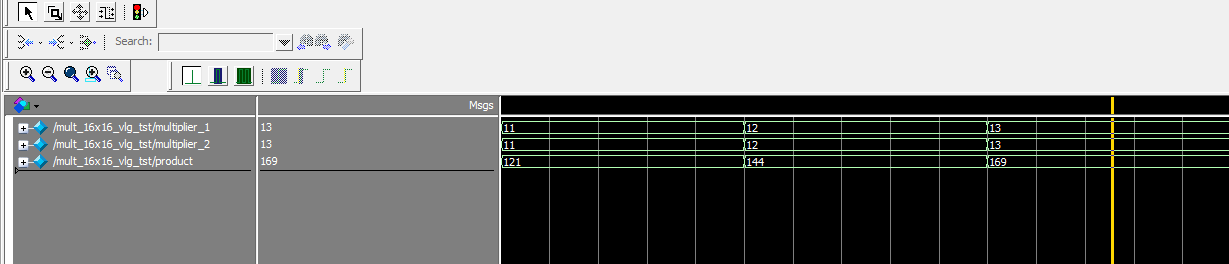

7. 仿真图

multiplier_1、multiplier_2是输入的16位乘数，product是32位乘积

转换为十进制显示

可以看到11*11=121,12*12=144,13*13=169

部分代码展示:

// megafunction wizard: %LPM_MULT%
// GENERATION: STANDARD
// VERSION: WM1.0
// MODULE: lpm_mult
// ============================================================
// File Name: MULT16.v
// Megafunction Name(s):
// lpm_mult
//
// Simulation Library Files(s):
// lpm
// ============================================================
// ************************************************************
// THIS IS A WIZARD-GENERATED FILE. DO NOT EDIT THIS FILE!
//
// 13.0.1 Build 232 06/12/2013 SP 1 SJ Full Version
// ************************************************************
//Copyright (C) 1991-2013 Altera Corporation
//Your use of Altera Corporation's design tools, logic functions
//and other software and tools, and its AMPP partner logic
//functions, and any output files from any of the foregoing
//(including device programming or simulation files), and any
//associated documentation or information are expressly subject
//to the terms and conditions of the Altera Program License
//Subscription Agreement, Altera MegaCore Function License
//Agreement, or other applicable license agreement, including,
//without limitation, that your use is for the sole purpose of
//programming logic devices manufactured by Altera and sold by
//Altera or its authorized distributors.  Please refer to the
//applicable agreement for further details.
// synopsys translate_off
`timescale 1 ps / 1 ps
// synopsys translate_on
module MULT16 (
dataa,
datab,
result);
input[15:0]  dataa;
input[15:0]  datab;
output[31:0]  result;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=660
