基于FPGA的64bit算术乘法器设计Verilog代码Quartus仿真

名称：基于FPGA的64bit算术乘法器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

Verilog HDL设计64bits算术乘法器

基本功能：

1.用 Veriloghdl设计实现64bit二进制整数乘法器,底层乘法器使用16*168*88*328*16小位宽乘法器来实现底层乘法器可以使用FPGA内部P实现;

2.基于 mode sim仿真软件对电路进行功能验证;

3.基于 Quartus平台对代码进行综合及综合后仿真,芯片型号不限;

4.电路综合后的工作频率不低于50MHz。

提交 Veriloghdl设计代码,代码具有可综合性;

分别给出综合前后的仿真结果,并对比分析;

给出综合后电路的硬件资源及性能(如工作速度)等相关数据,简要分析资源和性能之间的关联性。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

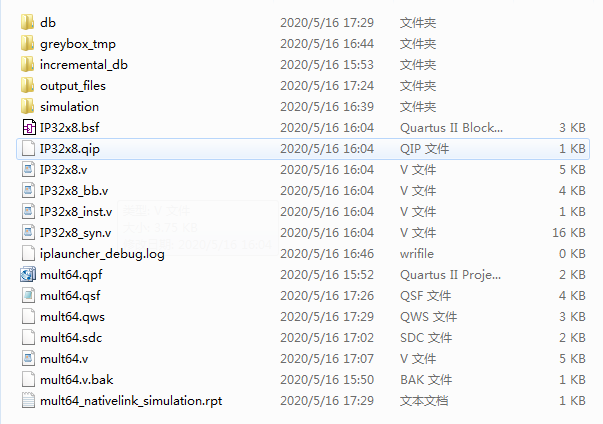

1. 工程文件

2. 程序文件

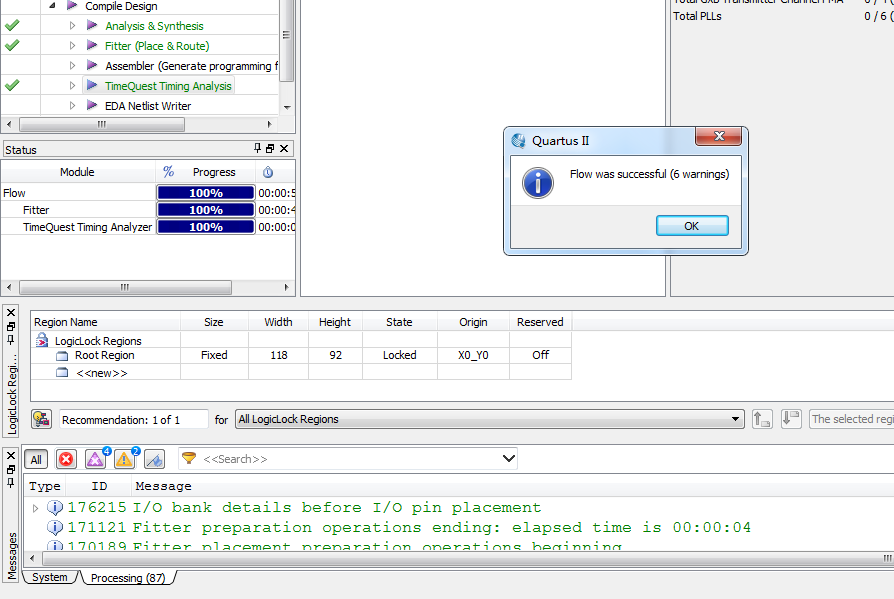

3. 程序编译

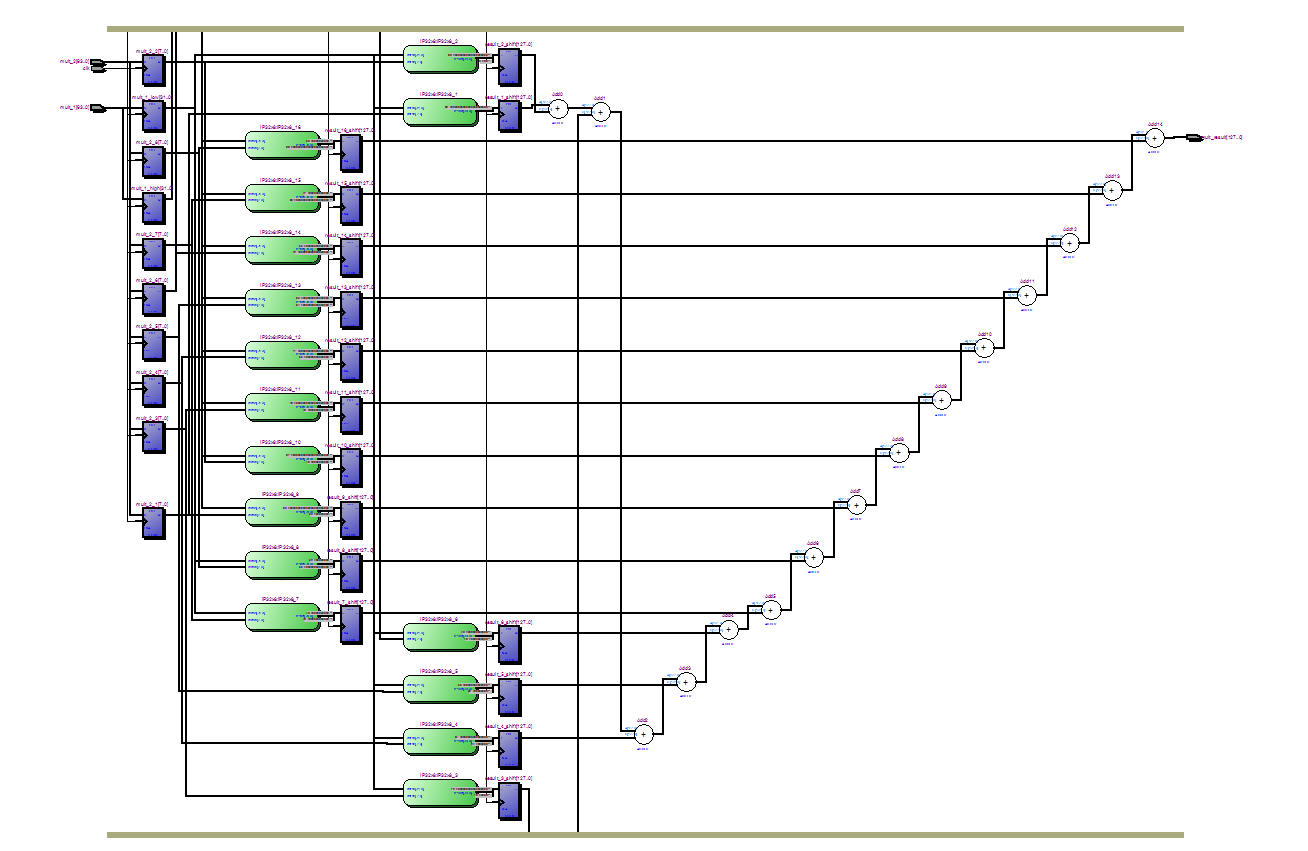

4. RTL图

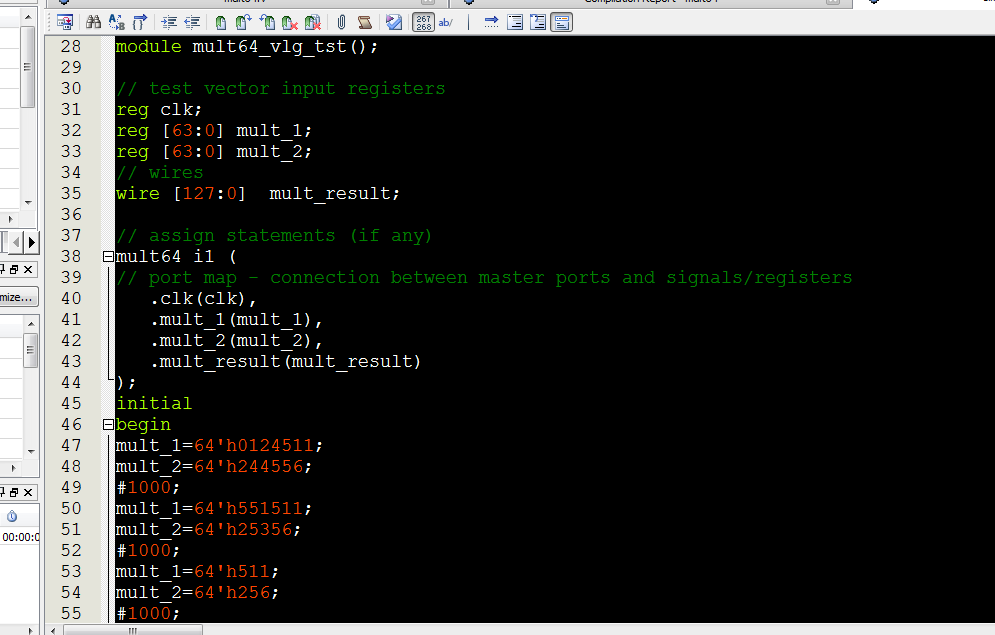

5. Testbench

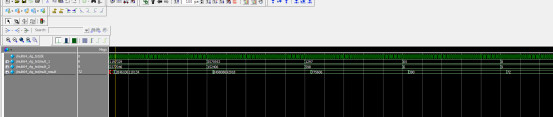

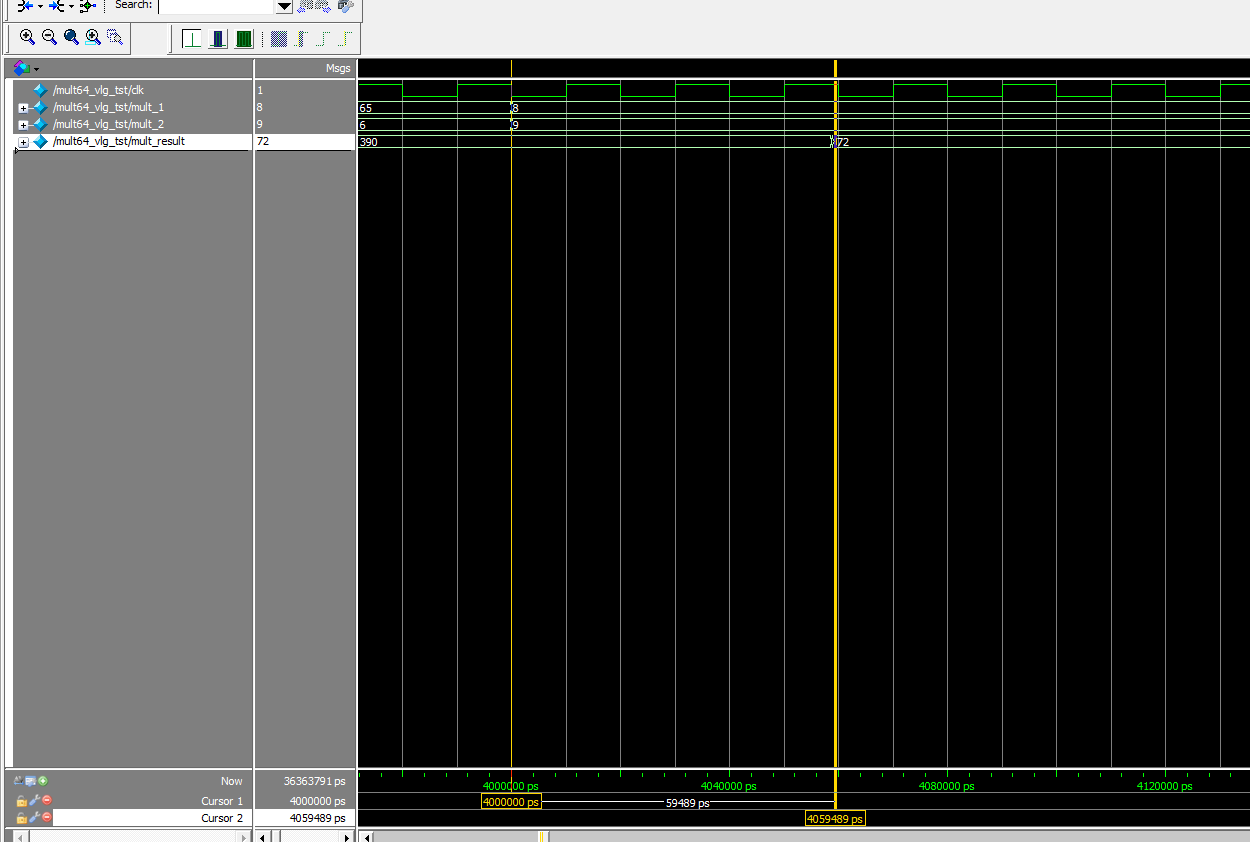

6. 仿真图

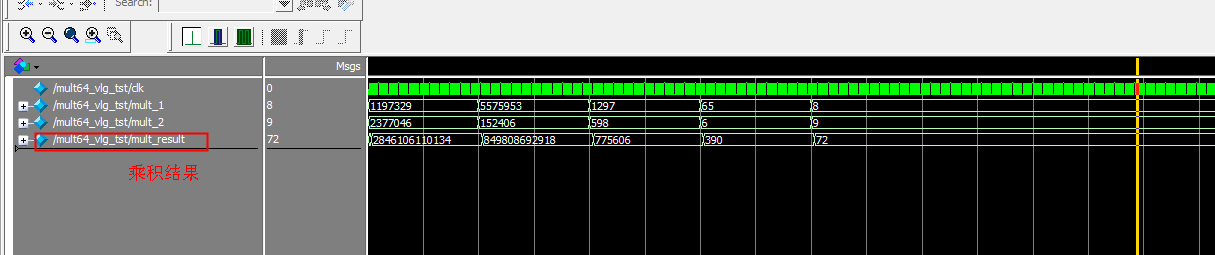

可以看到，乘积正确

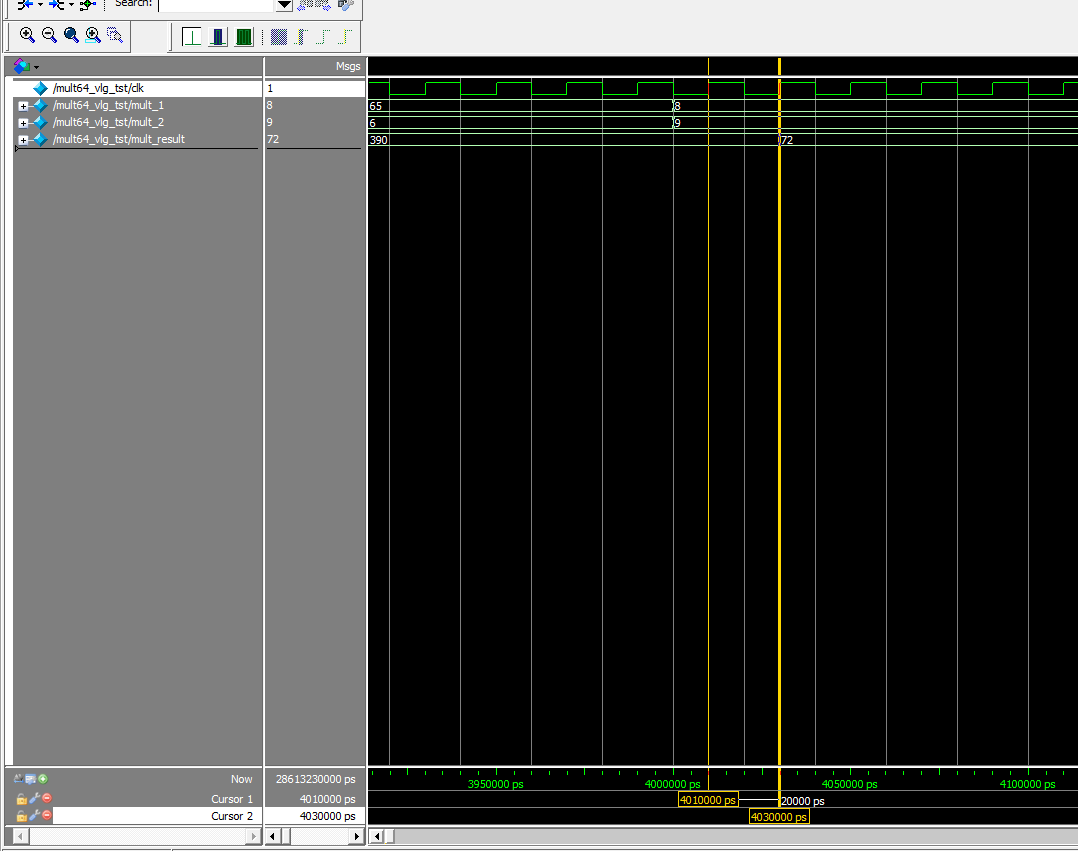

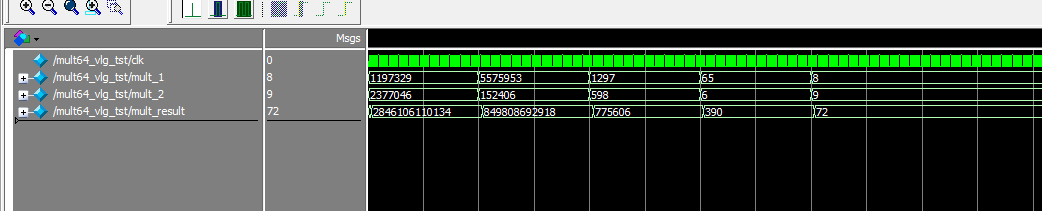

综合后仿真

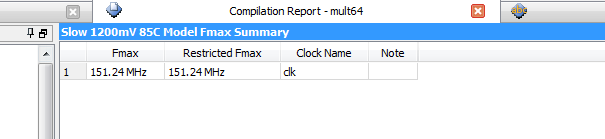

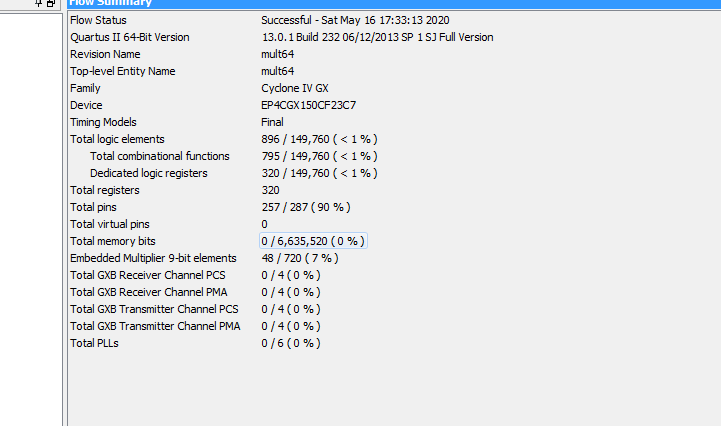

资源消耗

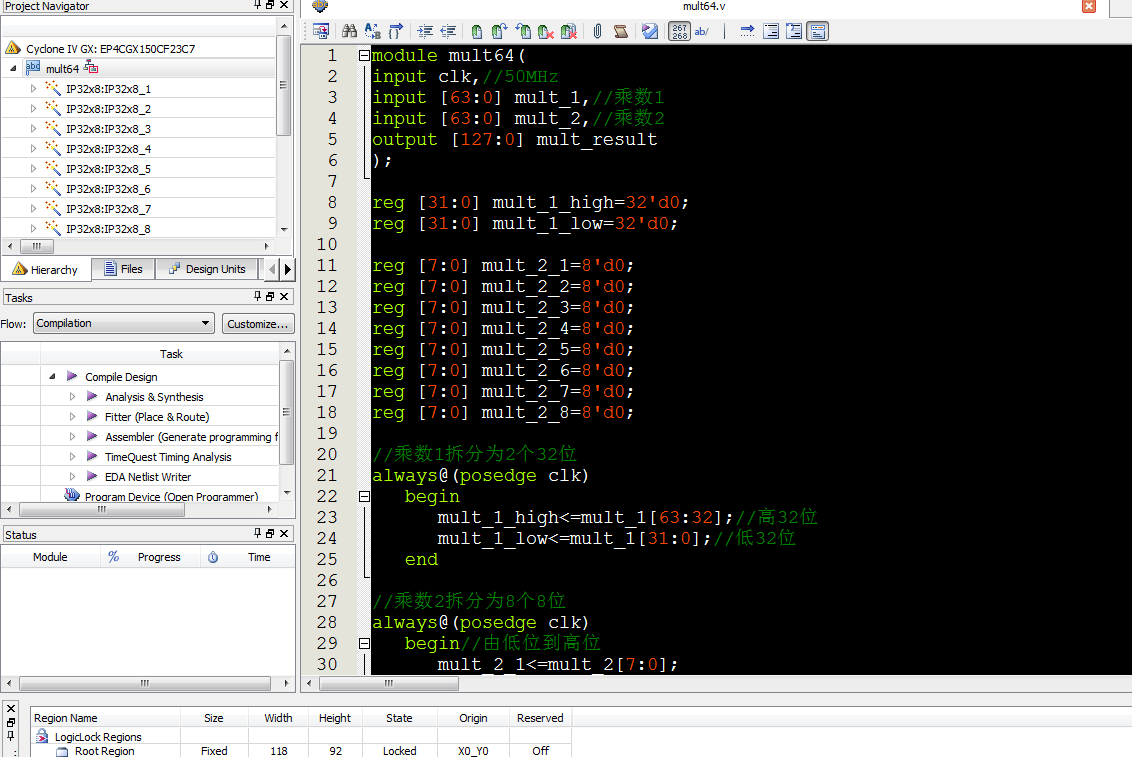

部分代码展示:
