基于 Verilog HDL的四路智能抢答器的设计Quartus仿真

名称：基于 Verilog HDL的四路智能抢答器的设计Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

基于 Verilog HDL的四路智能抢答器的设计

设计一个4人参加的智力竞赛抢答计时器，该系统有回答问题时间控制的功能要求，回答问题时间小于等于100秒(显示为0~99)，时间显示采用倒计时方式。当达到限定时间时，发出声响以示警告；当有某一参费者首先按下抢答开关时，相应显示灯亮并伴有声响，此时抢答器不再接受其他输入信号。

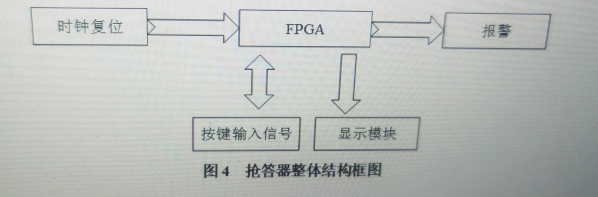

整体结构框图如图4所示：

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

设计文档：

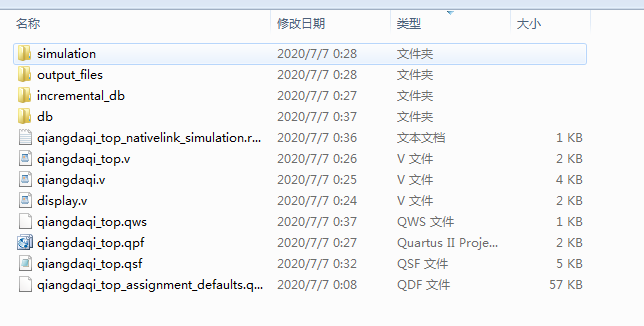

1. 工程文件

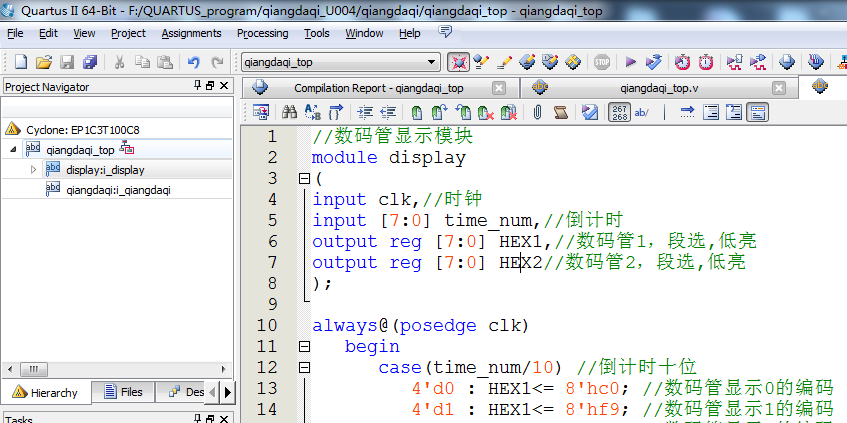

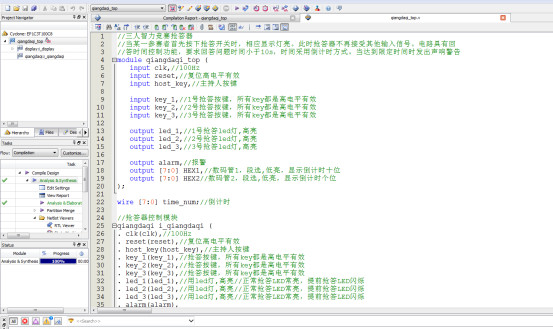

2. 程序文件

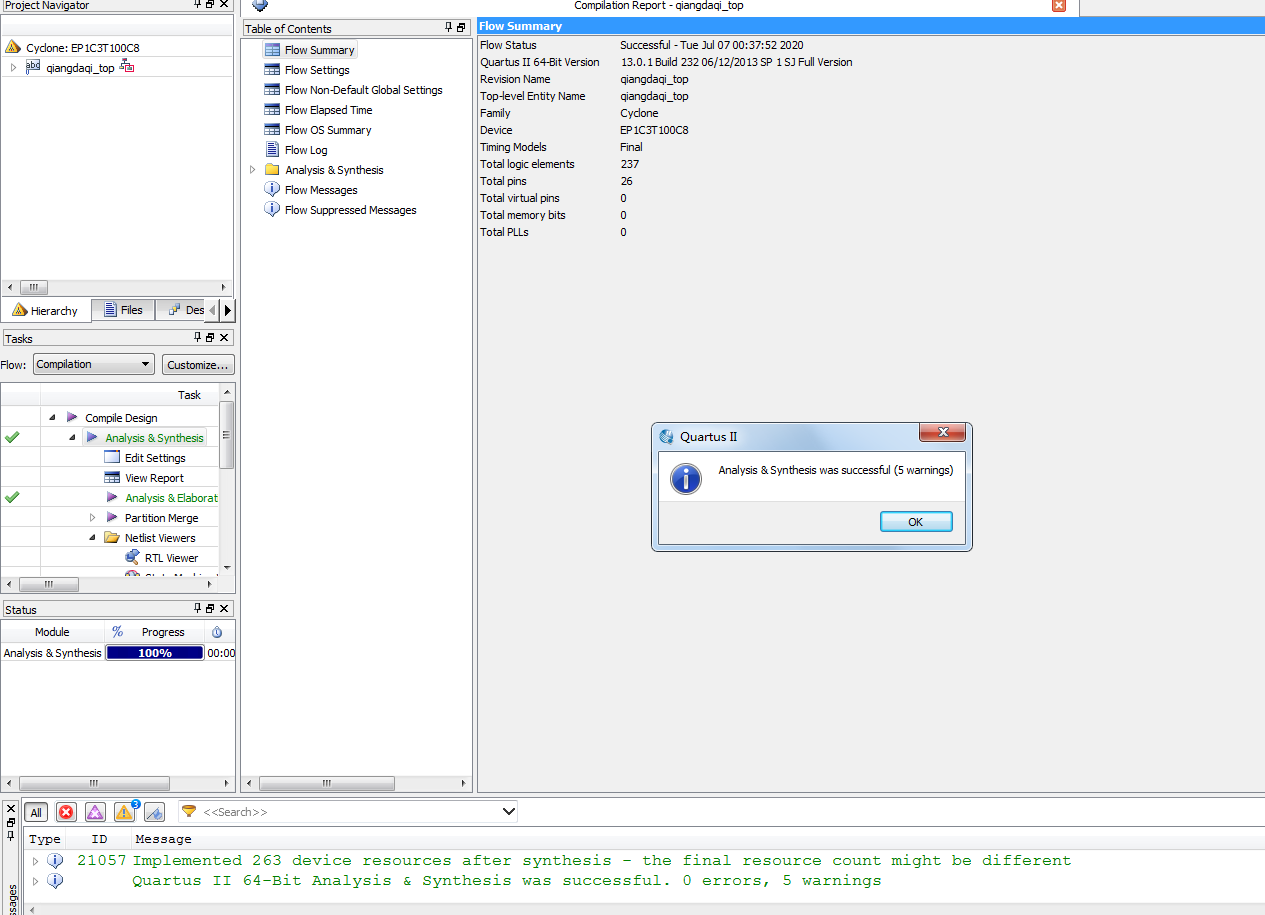

3. 程序编译

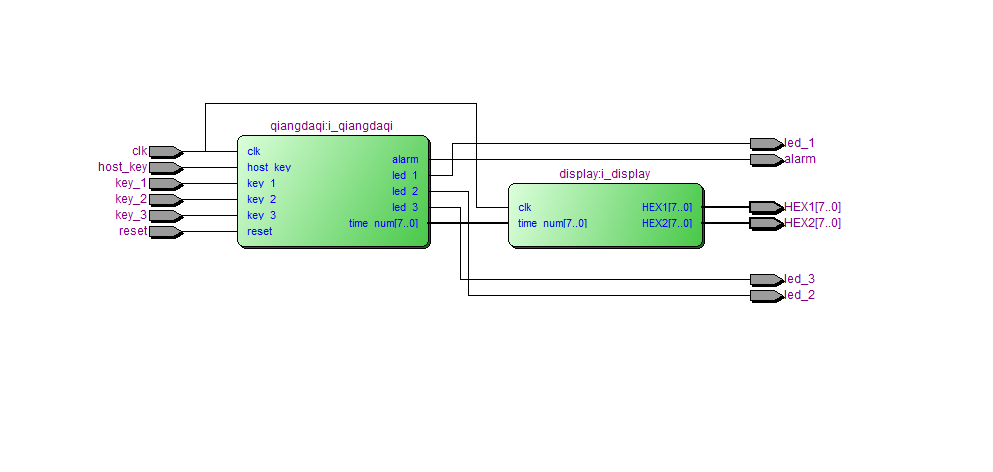

4. RTL图

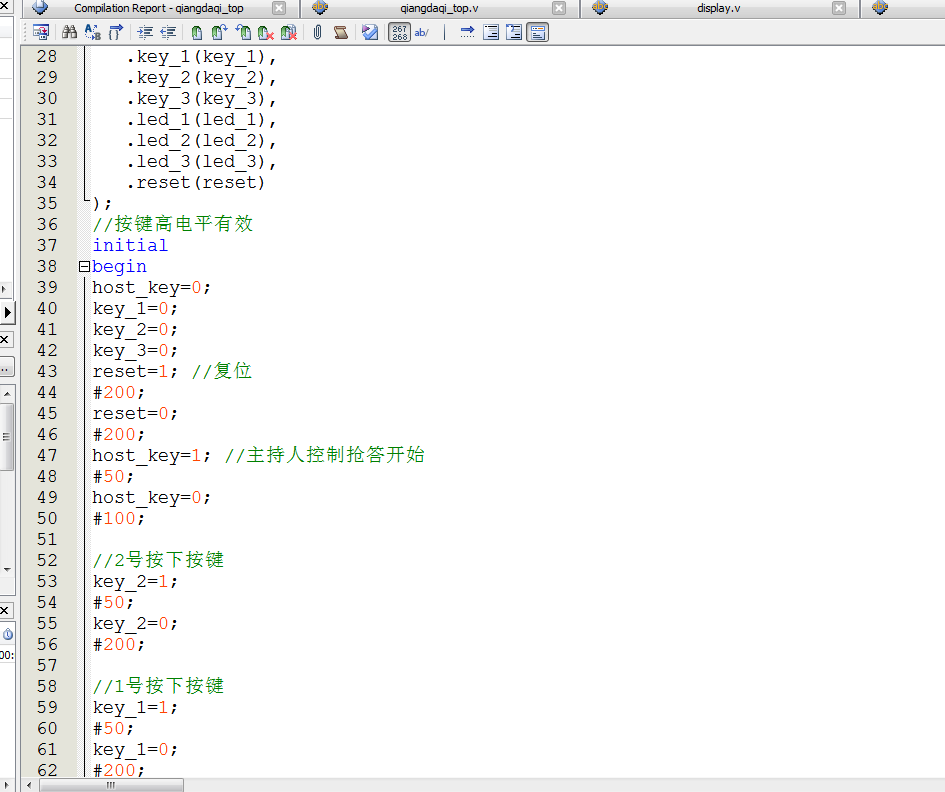

5. Testbench

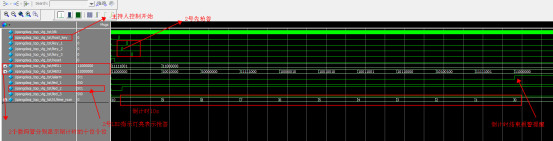

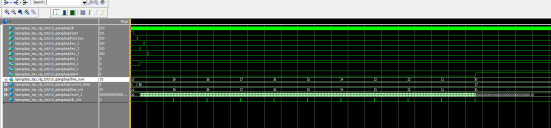

6. 仿真图

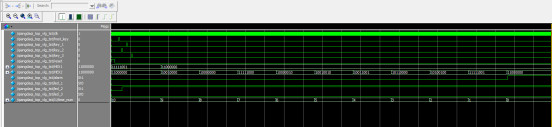

整体仿真图

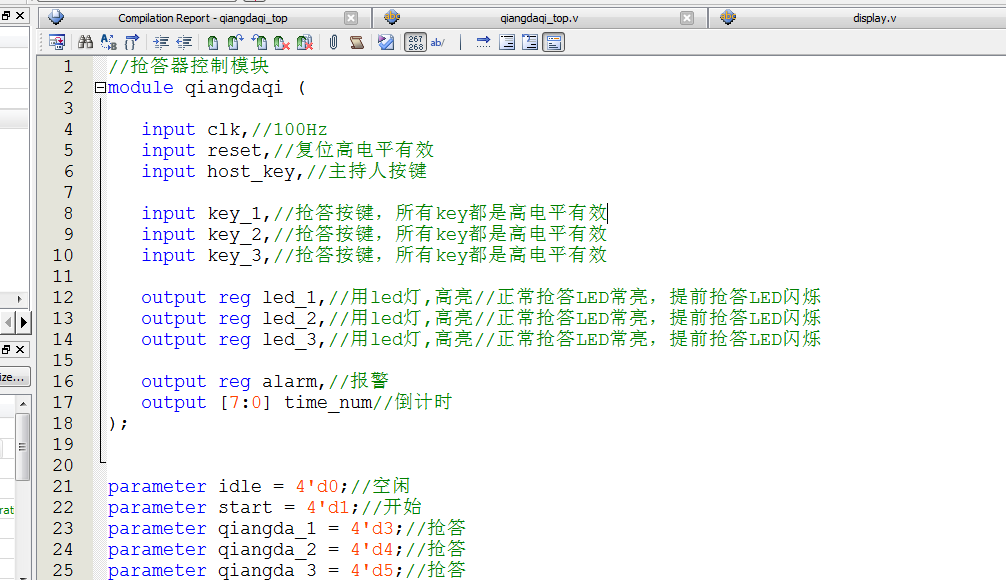

抢答器控制模块

显示模块

部分代码展示:

//抢答器控制模块
module qiangdaqi (
input clk,//100Hz
input reset,//复位高电平有效
input host_key,//主持人按键
input key_1,//抢答按键，所有key都是高电平有效
input key_2,//抢答按键，所有key都是高电平有效
input key_3,//抢答按键，所有key都是高电平有效
input key_4,//抢答按键，所有key都是高电平有效
output reg led_1,//用led灯,高亮//正常抢答LED亮
output reg led_2,//用led灯,高亮//正常抢答LED亮
output reg led_3,//用led灯,高亮//正常抢答LED亮
   output reg led_4,//用led灯,高亮//正常抢答LED亮
output reg alarm,//报警
output [7:0] time_num//倒计时
);
parameter idle = 4'd0;//空闲
parameter start = 4'd1;//开始
parameter qiangda_1 = 4'd2;//抢答
parameter qiangda_2 = 4'd3;//抢答
parameter qiangda_3 = 4'd4;//抢答
parameter qiangda_4 = 4'd5;//抢答
parameter down_cnt = 4'd6;//倒计时状态
parameter s_alarm = 4'd7;//报警状态
reg [3:0]current_state=4'd0;//定义状态
//////////////////////////////////状态机////////////////////////////
reg [7:0] time_cnt=8'd99;//预置答题时间为99s
always@(posedge clk or posedge reset)
begin
if(reset==1'd1)//复位
current_state <= idle;
else
case(current_state)
idle:    //未开始抢答状态
begin
if(host_key==1'd1)//主持人按键
current_state <= start;//开始抢答
else
current_state <= idle;
end
start:    //开始抢答状态
begin
if(key_1==1)
current_state <= qiangda_1;//1号抢答
else if(key_2==1)
current_state <= qiangda_2;//2号抢答
else if(key_3==1)
current_state <= qiangda_3;//3号抢答
else if(key_4==1)
current_state <= qiangda_4;//4号抢答
else
current_state <= start;
end
        qiangda_1:
current_state <= down_cnt;//1号答题
        qiangda_2:
current_state <= down_cnt;//2号答题
        qiangda_3:
current_state <= down_cnt;//3号答题
        qiangda_4:
current_state <= down_cnt;//4号答题
  down_cnt://倒计时
if(time_cnt==0)//倒计时结束
current_state <=s_alarm;
else
current_state <= down_cnt;
  s_alarm:
current_state <=s_alarm;//报警状态
default: current_state <=idle;
endcase
end
always@(posedge clk or posedge reset)
if(reset==1'd1)
alarm<=0;
else
if(current_state==s_alarm)//报警状态
alarm<=1;
else if(current_state==qiangda_1)//抢答成功发出声响
alarm<=1;
else if(current_state==qiangda_2)//抢答成功发出声响
alarm<=1;
else if(current_state==qiangda_3)//抢答成功发出声响
alarm<=1;
else if(current_state==qiangda_4)//抢答成功发出声响
alarm<=1;
else
alarm<=0;
reg [31:0] count_2=32'd0;
reg clk_1Hz=0;//1Hz信号
always@(posedge clk or posedge reset)
begin
if(reset==1'd1)begin
count_2<=32'd0;
clk_1Hz<=0;
end
else
if(current_state==down_cnt)//倒计时状态
if(count_2==32'd99)begin//计数0~99
count_2<=32'd0;
clk_1Hz<=1;//1Hz信号，用于控制倒计时
end
else begin
count_2<=count_2+32'd1;
clk_1Hz<=0;
end
end
always@(posedge clk or posedge reset)
begin
if(reset==1)
time_cnt<=8'd99;//预置答题时间99秒
else
if(clk_1Hz==1)//1Hz计时使能
time_cnt<=time_cnt-1;//倒计时
else
time_cnt<=time_cnt;
end
assign time_num=time_cnt;//输出倒计时
//抢答LED常亮
//控制led灯
always@(posedge clk or posedge reset)
begin
if(reset==1'd1)
led_1<=0;
else
if(current_state==qiangda_1)
led_1<=1;//1号抢答
else if(current_state==idle)
led_1<=0;
end
