倒计时器设计Verilog代码Quartus仿真

名称：倒计时器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

倒计时器设计

1、60秒倒计时器

2、具有复位、开始、暂停、继续功能

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

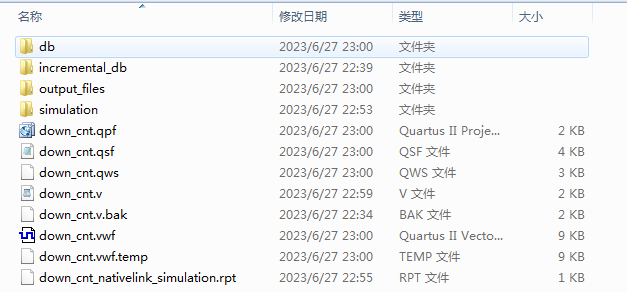

1. 工程文件

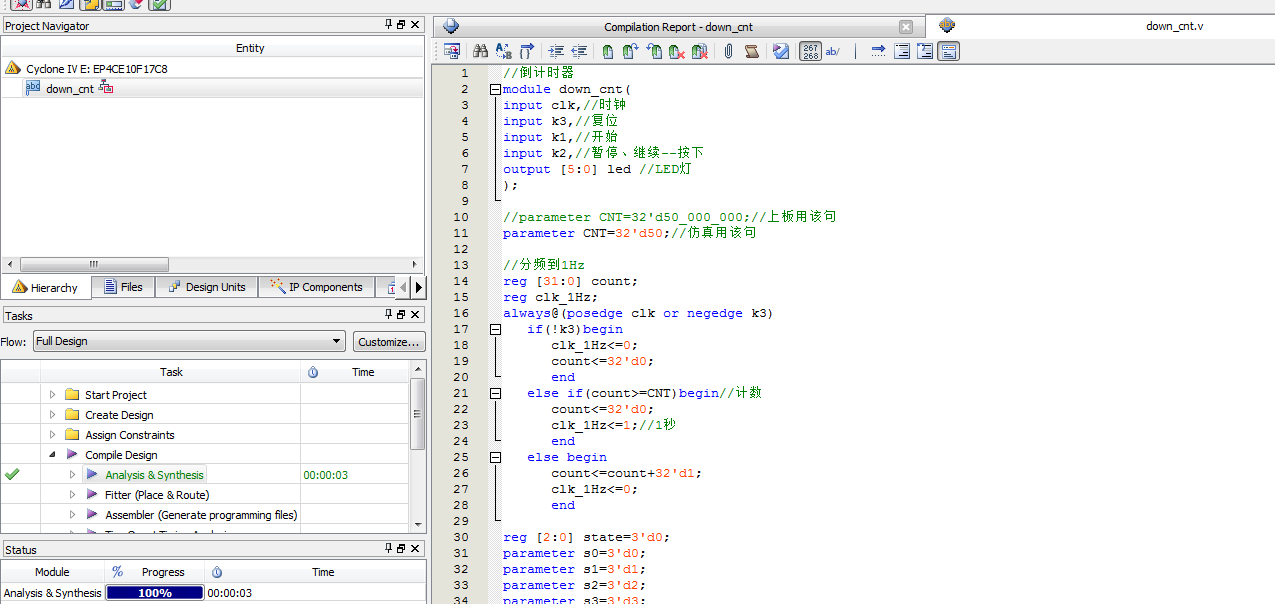

2. 程序文件

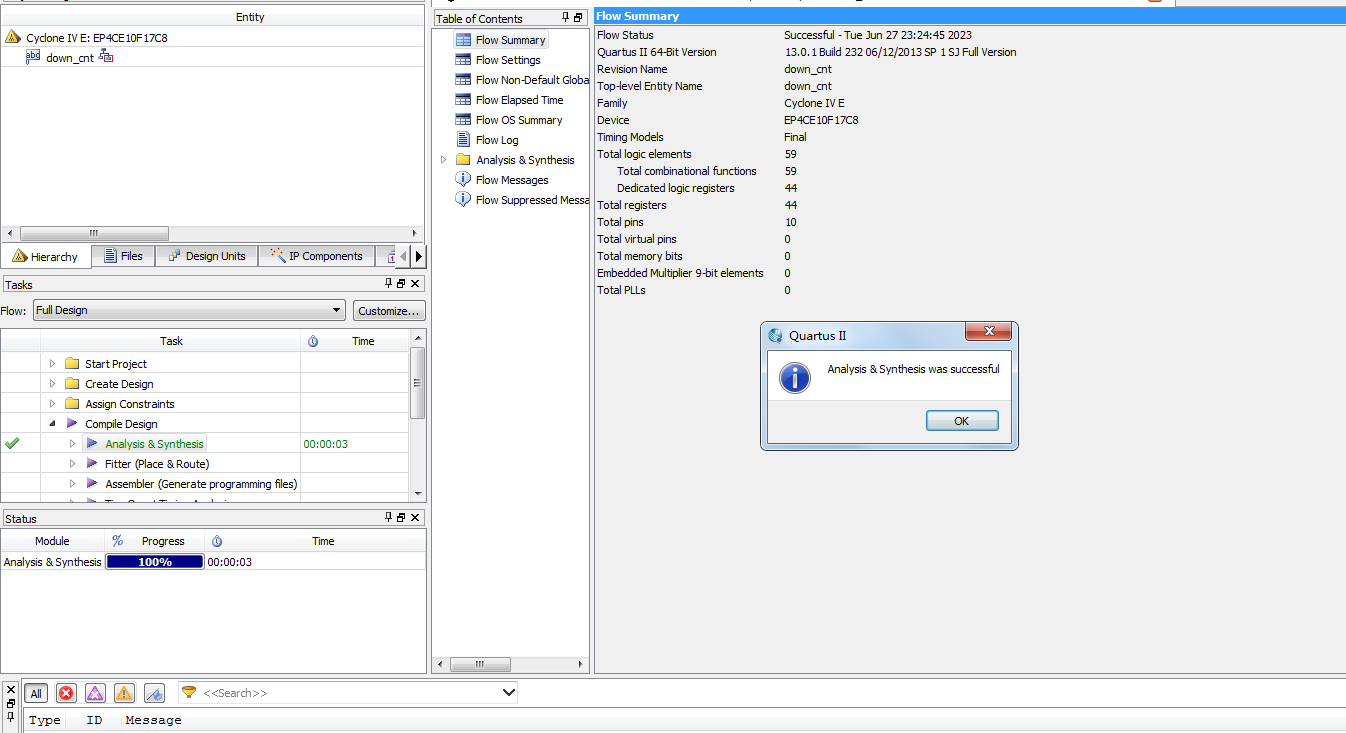

3. 程序编译

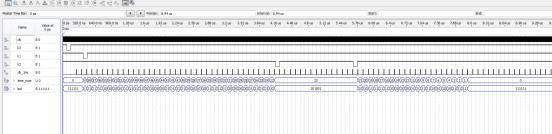

4. 仿真图

部分代码展示:

//倒计时器
module down_cnt(
input clk,//时钟
input k3,//复位
input k1,//开始
input k2,//暂停、继续--按下
output [5:0] led //LED灯
);
parameter CNT=32'd50_000_000;//上板用该句
//parameter CNT=32'd50;//仿真用该句
//分频到1Hz
reg [31:0] count;
reg clk_1Hz;
always@(posedge clk or negedge k3)
if(!k3)begin
clk_1Hz<=0;
count=CNT)begin//计数
count<=32'd0;
clk_1Hz<=1;//1秒
end
else begin
count<=count+32'd1;
clk_1Hz<=0;
end
reg [2:0] state=3'd0;
parameter s0=3'd0;
parameter s1=3'd1;
parameter s2=3'd2;
parameter s3=3'd3;
parameter s4=3'd4;
parameter s5=3'd5;
reg [5:0] time_num;
