基于FPGA的电子抢答器的设计Verilog代码Quartus仿真

名称：基于FPGA的电子抢答器的设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

基于FPGA的电子抢答器

(1)主持人有一个控制选手抢答的开关：只有当主持人按下该键时选手才能抢答；在按开始按钮前抢答属于违规。参赛者在抢答中，按下分配给他们的按钮。每个按钮可以连接到FPGA的不同输入端口[7]，这样可以区分来自不同参赛者的按键输入。

(2)当按钮被按下时，鉴于输入信号可能会因为机械抖动而产生多次波动。这种“抖动”会导致FPGA误判按键被多次按下。因此，通过去抖动算法使用采样和计时器来滤除短暂的噪声信号[8]。抢答器具有定时抢答功能，且一次抢答的时间设定为20秒。以FPGA实现抢答时间限制，在规定时间内未抢答则自动锁定，当主持人启动“开始”键后，数码管开始倒数计时，直到为零，若仍没人抢答则该轮抢答轮空，设备自动显示加0，并开启下一轮[9]。

(3)在FPGA通过并行处理逻辑，检测到按键被按下的瞬间后，启动一个定时器。这个过程能够指明哪个按钮最早被触发，从而确定抢答的优先级。这可以通过设置一个状态机来实现跟踪每个按钮的按下状态，并计算按下的时间[10]。一旦确定顺序，系统可以生成相应的信号，便于后续处理。

(4)当某个按钮被成功确认按下时，FPGA会驱动显示LED灯模块来显示该参赛者的编号。当选手抢答成功后，可以开始回答问题，如果回答正确，主持人按下按键，为该选手加一分，然后进行下一轮抢答。在有人抢答后，系统通过音效模块发出提示音，通知全部参与者抢答结果。

演示视频：

1、工程文件

2、程序文件

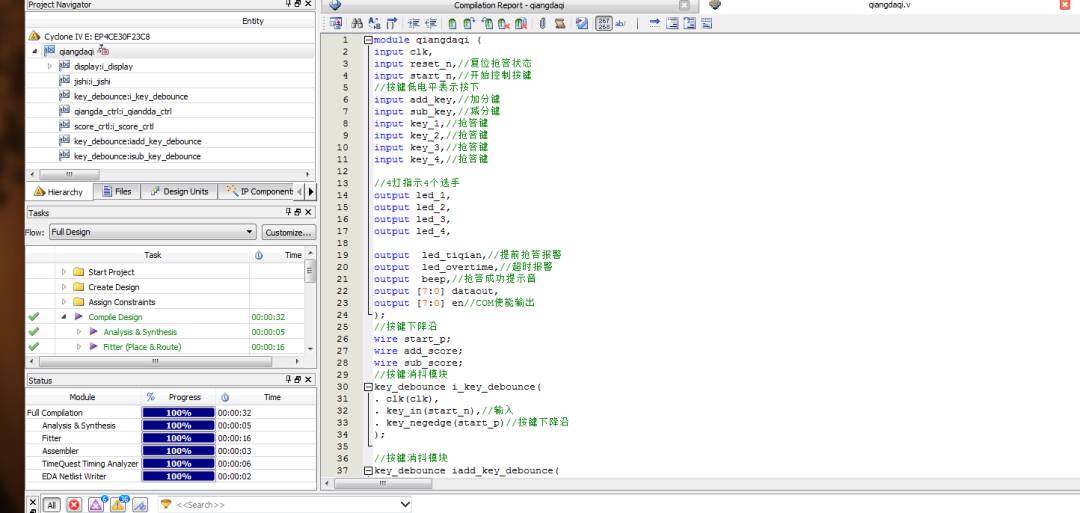

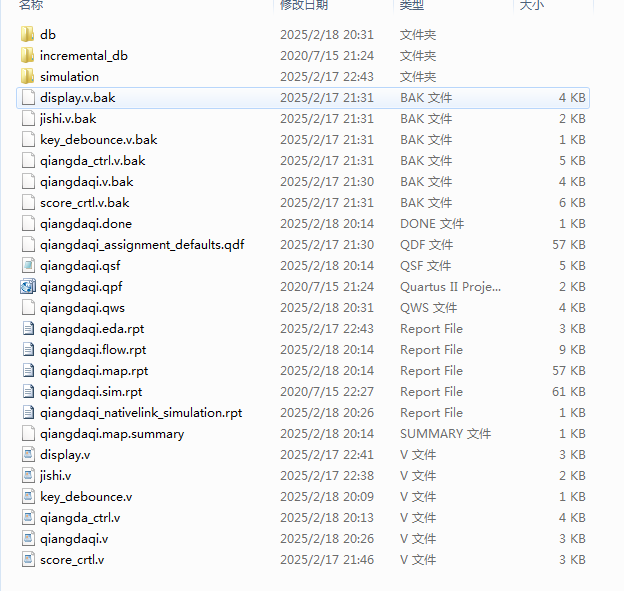

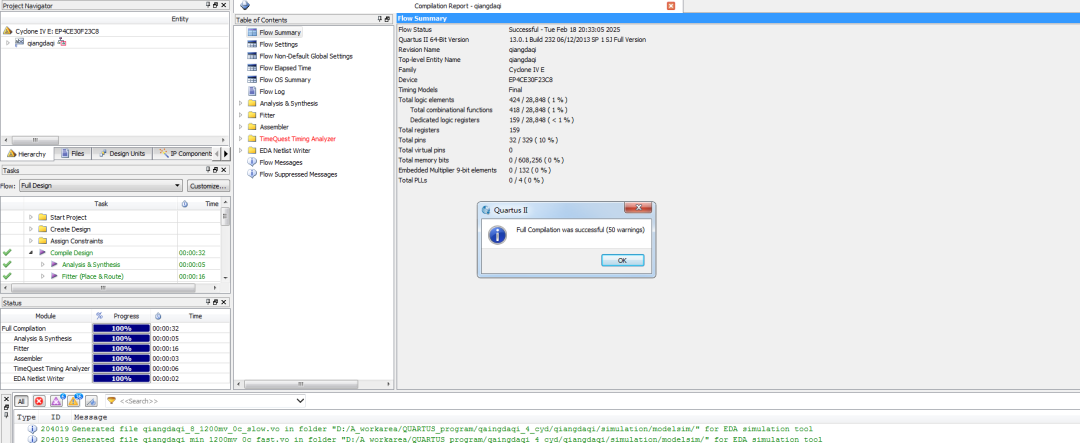

3、程序编译

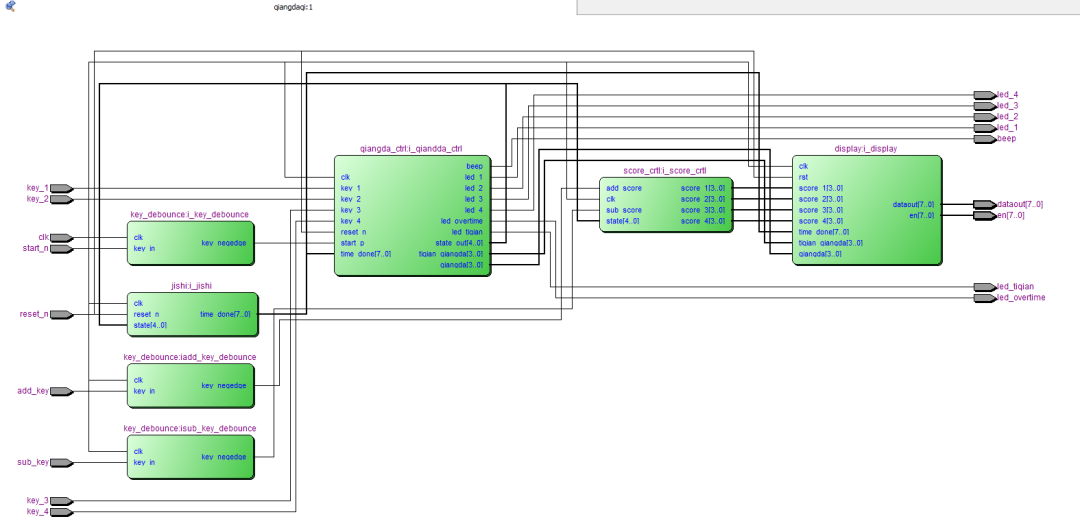

4、RTL图

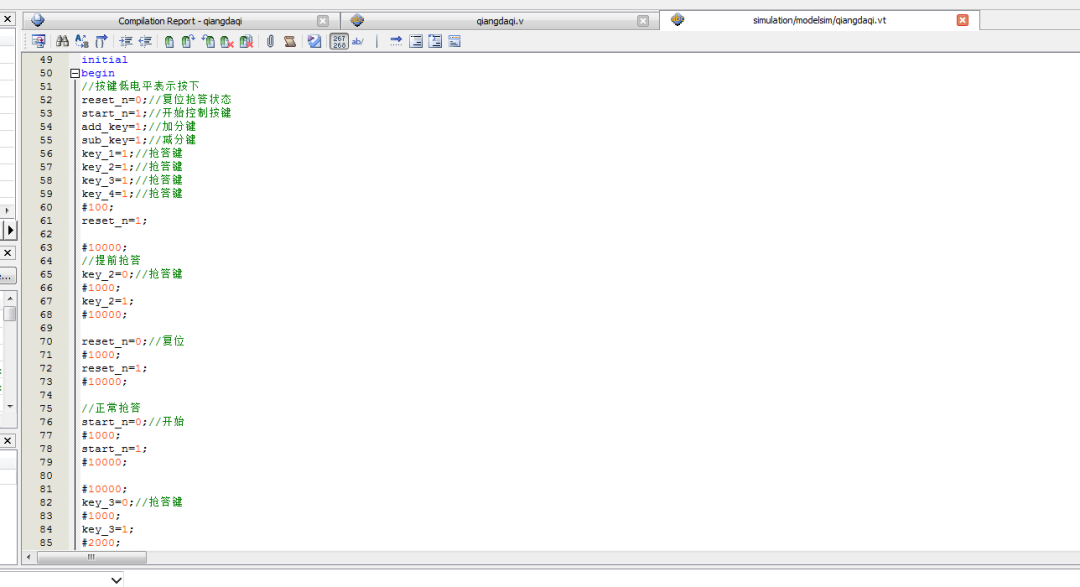

5、testbench

6、仿真图

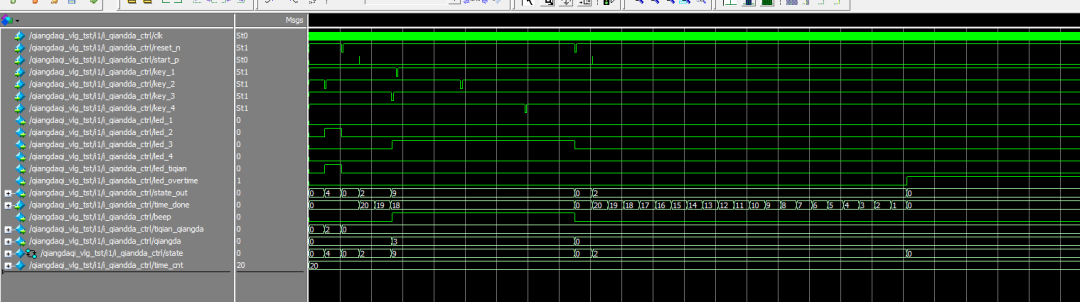

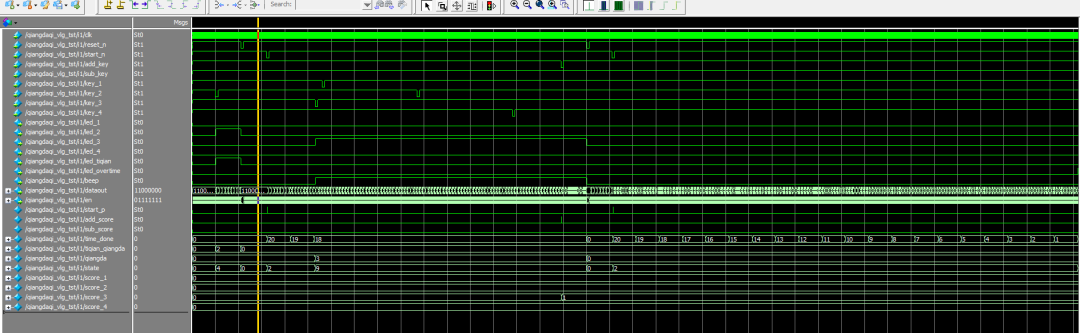

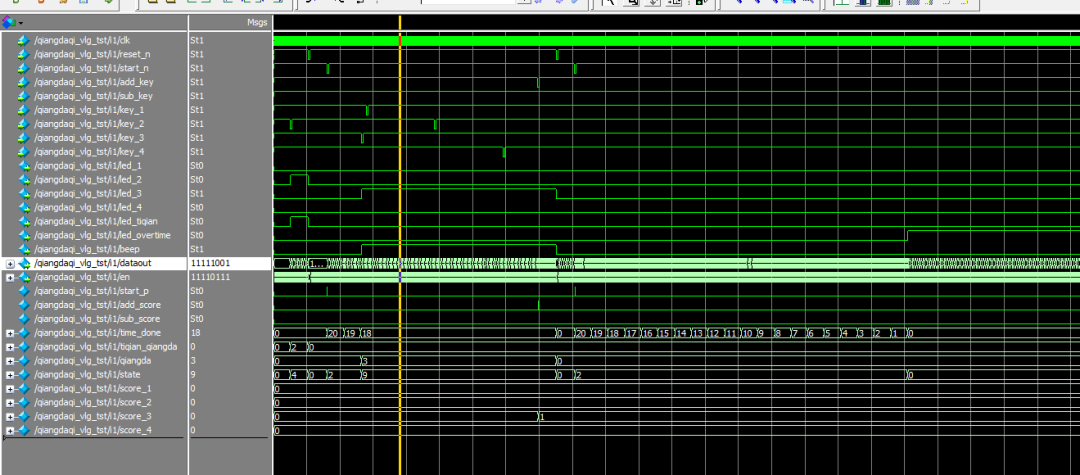

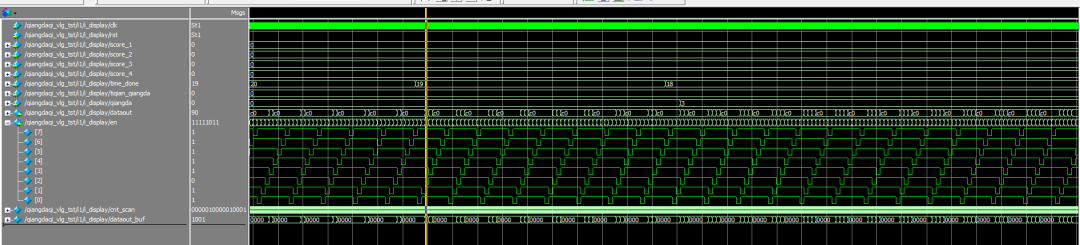

整体仿真图

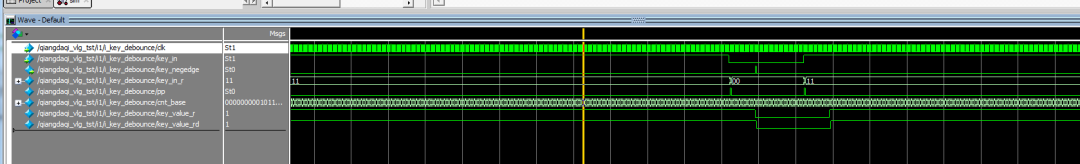

按键消抖模块

控制模块

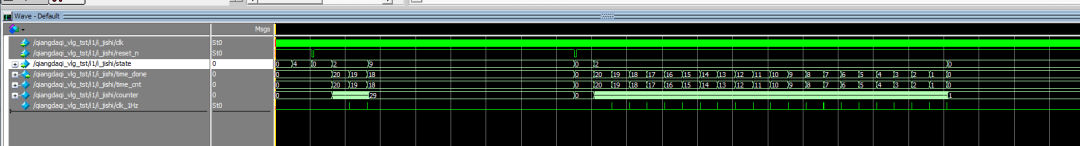

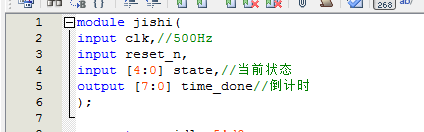

计时模块

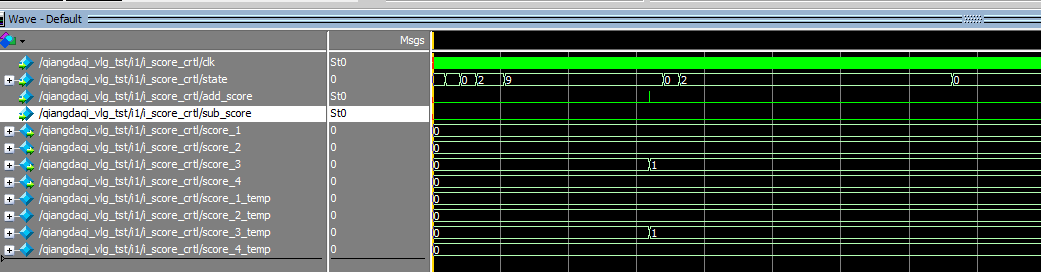

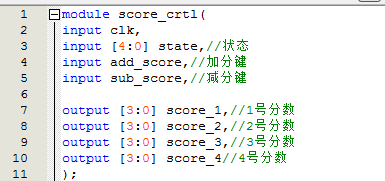

分数控制模块

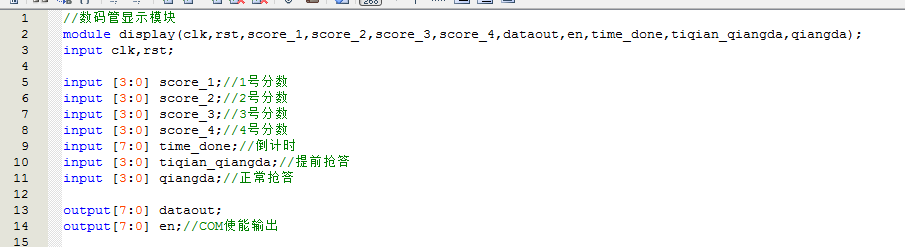

数码管显示模块

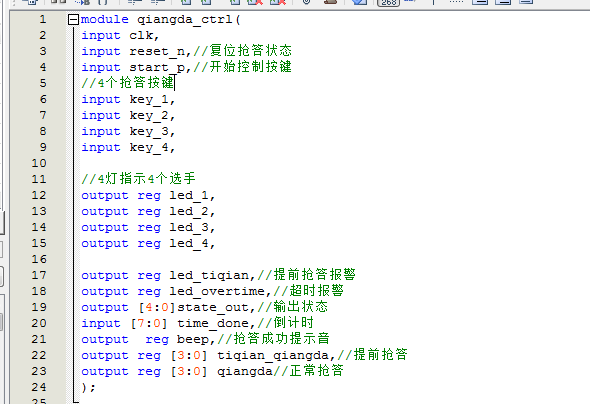

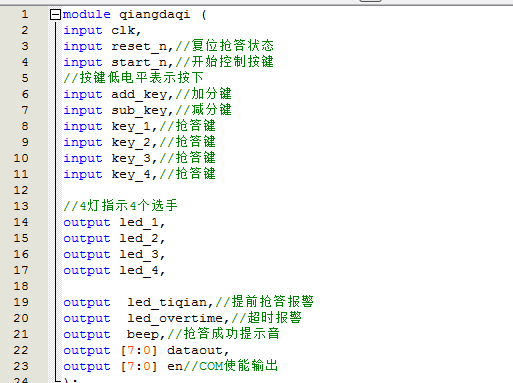

部分代码展示:

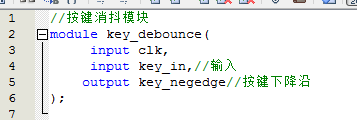

//按键消抖模块
module key_debounce(
     input clk,
     input key_in,//输入
 output key_negedge//按键下降沿
);
// inner signal
reg [1:0] key_in_r=0;
wire pp;
reg [19:0] cnt_base=0;
reg key_value_r=1;
reg key_value_rd=1;
//内部信号
always@(posedge clk)
    key_in_r<= {key_in_r[0],key_in};
// 检测有输入有没有变化
assign pp = key_in_r[0]^key_in_r[1];
//延迟计数器
always@(posedge clk)
    if(pp==1'b1)
       cnt_base <= 20'd0;
    else
       cnt_base <=  cnt_base + 1;
//输出
always@(posedge clk)
   //if(cnt_base==20'hfffff)//仿真时减小计数器为f
if(cnt_base==20'h0000f)
        key_value_r <=  key_in_r[0];
