可变参数波形发生器的设计Verilog代码Quartus仿真

名称：可变参数波形发生器的设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

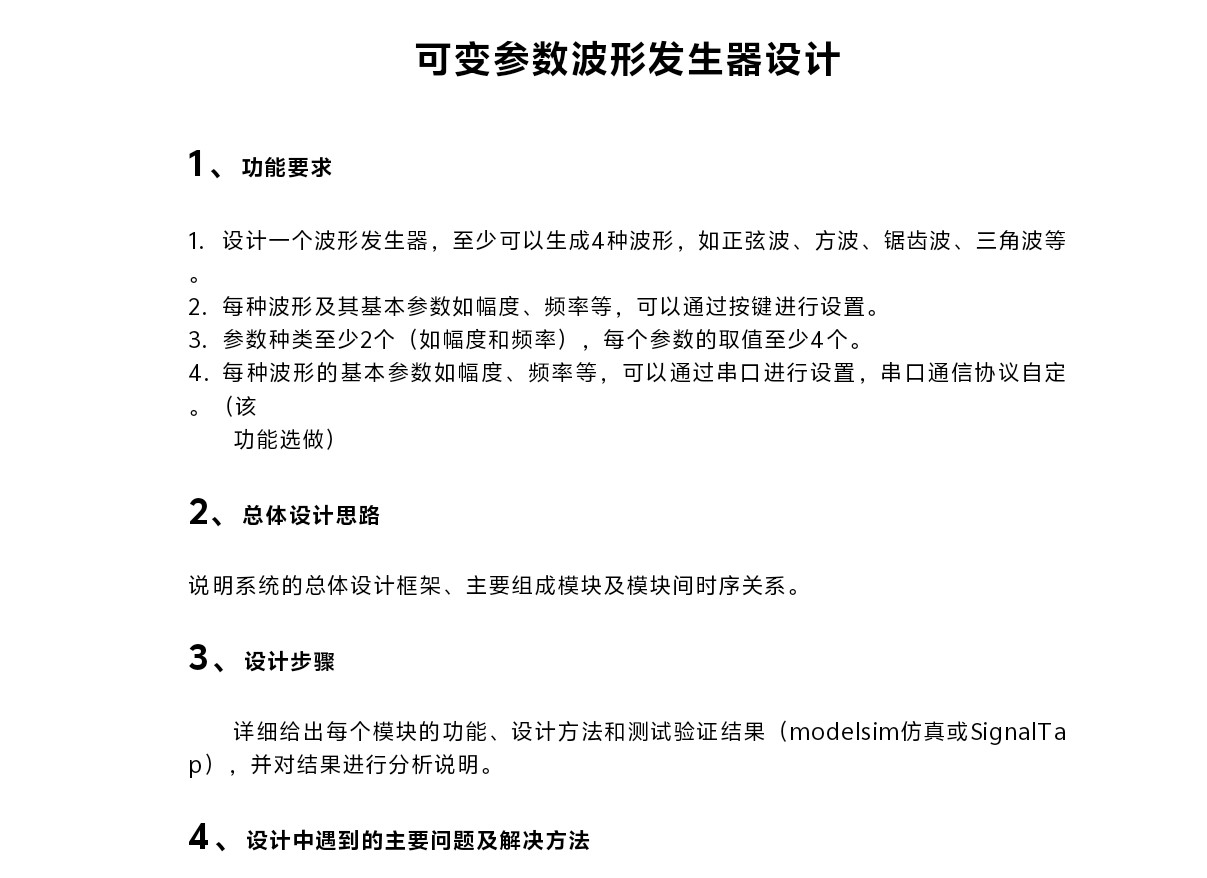

可变参数波形发生器设计

1、功能要求

设计一个波形发生器，至少可以生成4种波形，如正弦波、方波、锯齿波、三角波等。

每种波形及其基本参数如幅度、频率等，可以通过按键进行设置。

参数种类至少2个（如幅度和频率），每个参数的取值至少4个。

每种波形的基本参数如幅度、频率等，可以通过串口进行设置，串口通信协议自定（该功能选做）。

2、总体设计思路

说明系统的总体设计框架、主要组成模块及模块间时序关系。

3、设计步骤

详细给出每个模块的功能、设计方法和测试验证结果（modelsim仿真或SignalTap），并对结果进行分析说明。

4、设计中遇到的主要问题及解决方法

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

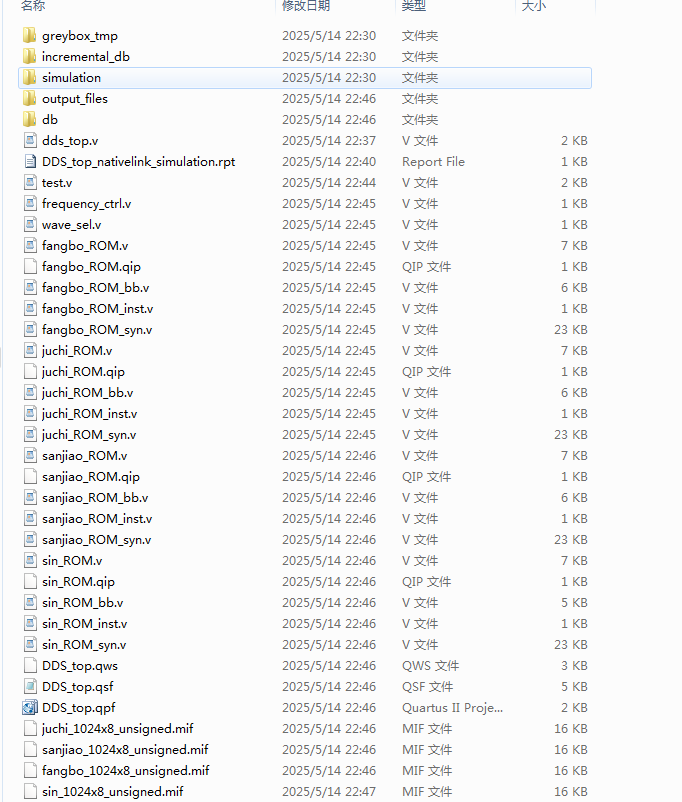

1、工程文件

2、程序文件

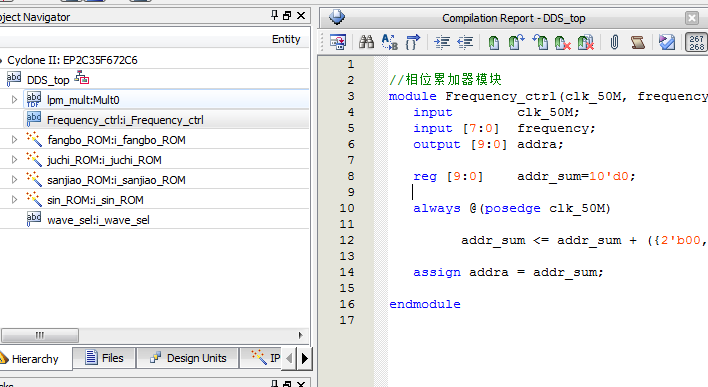

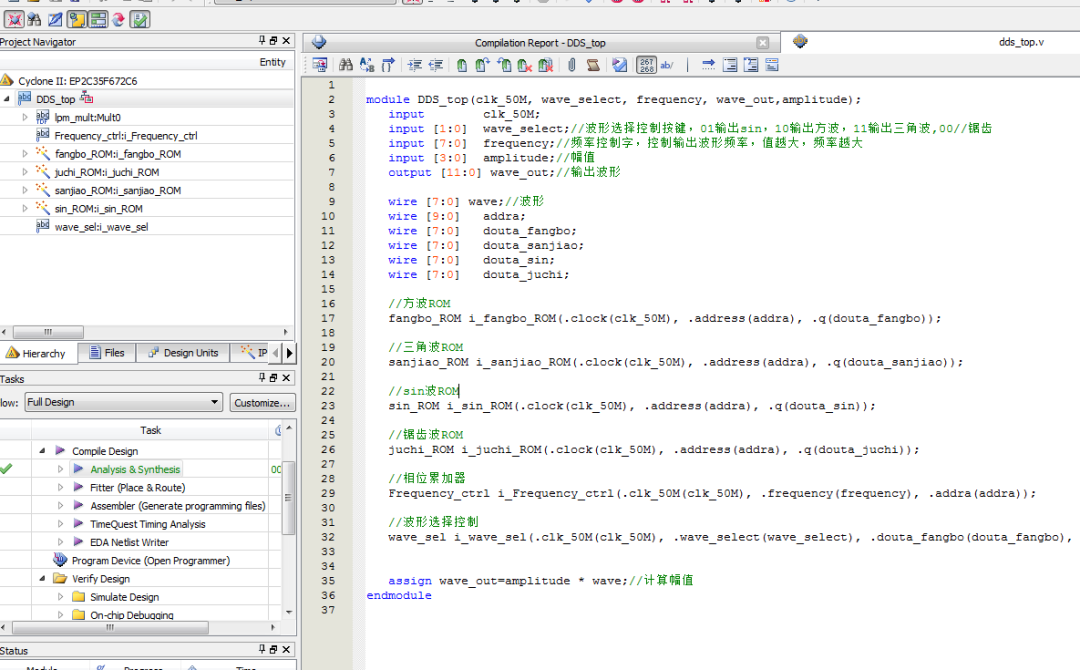

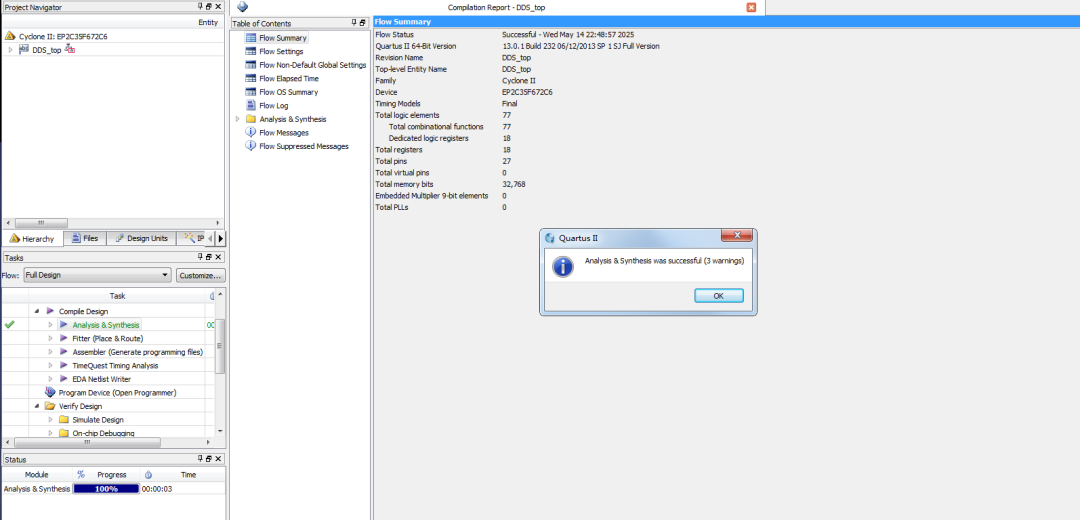

3、程序编译

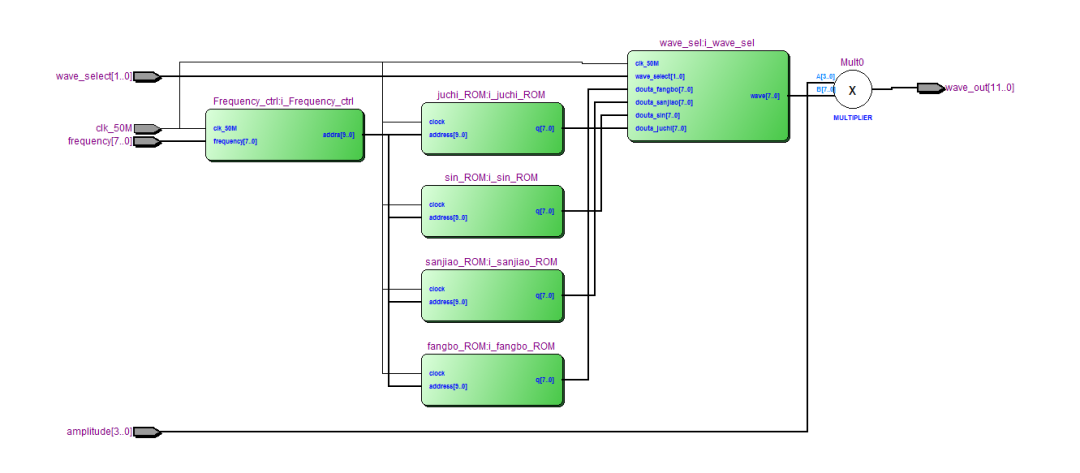

4、RTL图

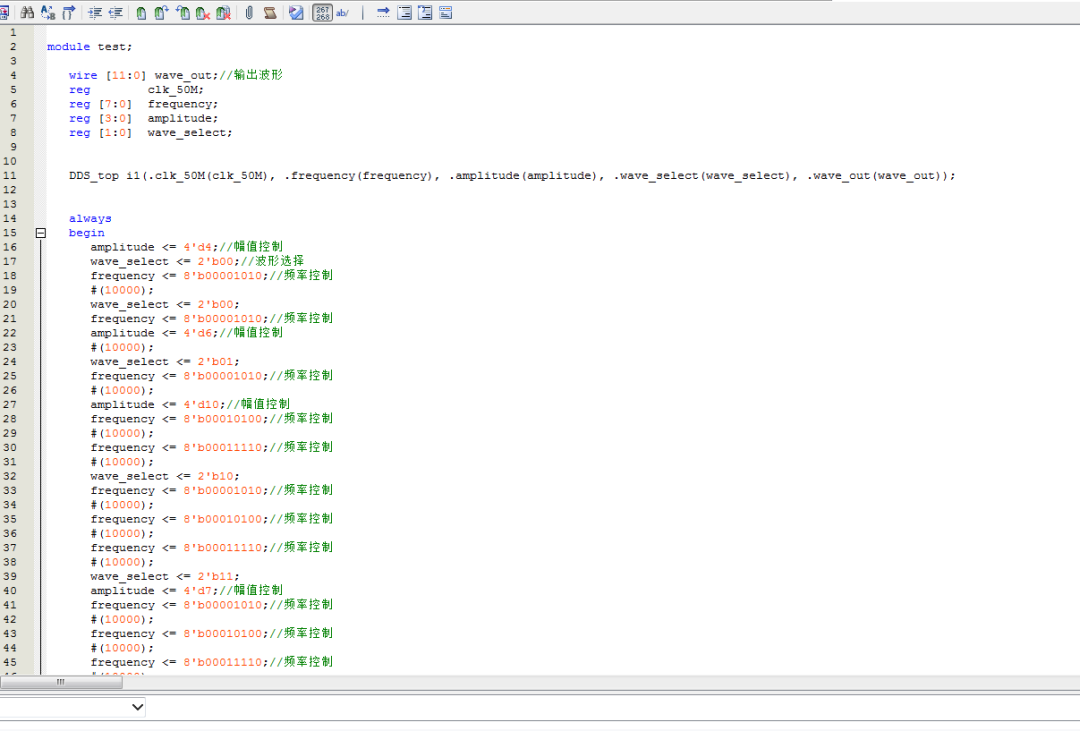

5、testbench

6、仿真图

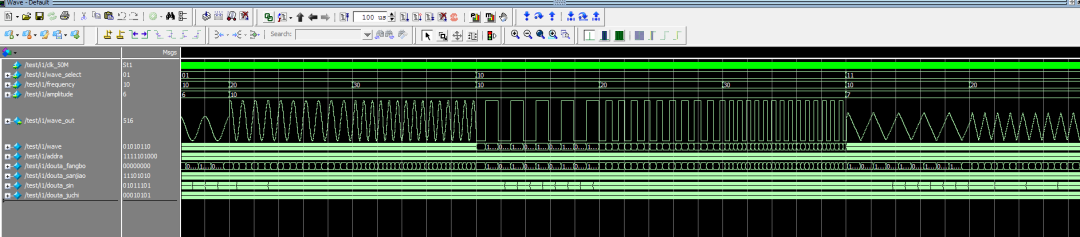

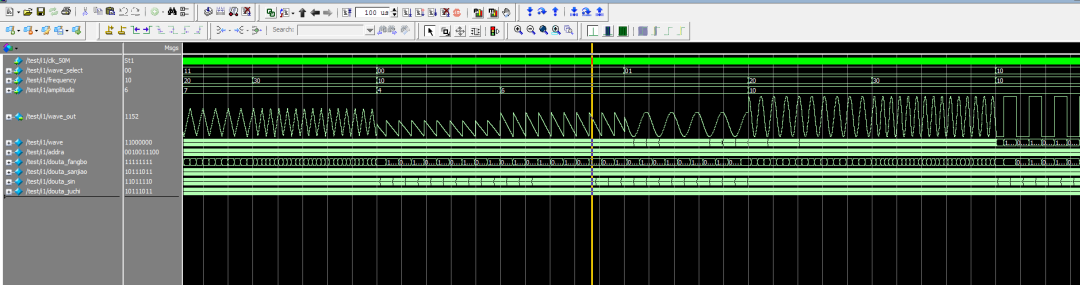

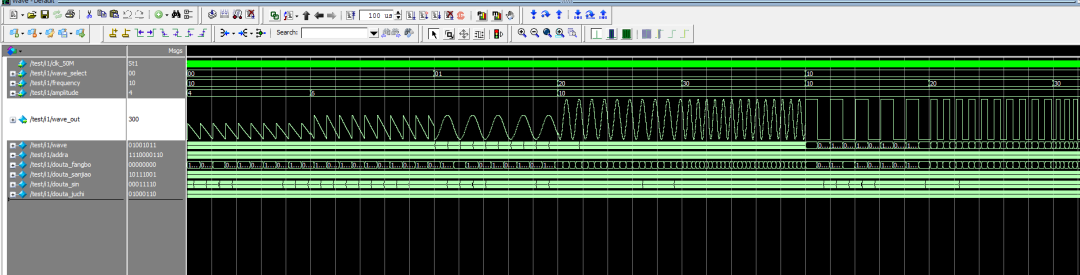

整体仿真图

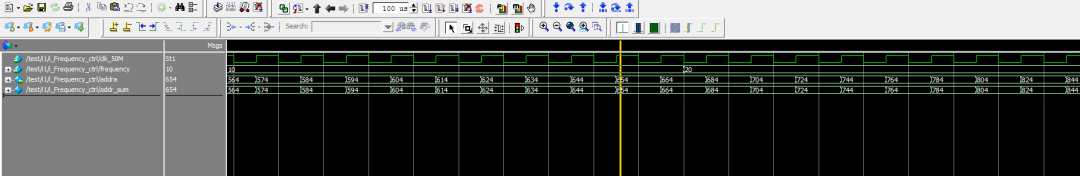

相位累加器模块

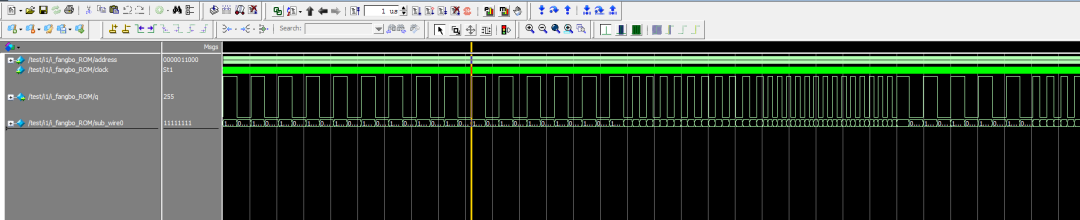

方波模块

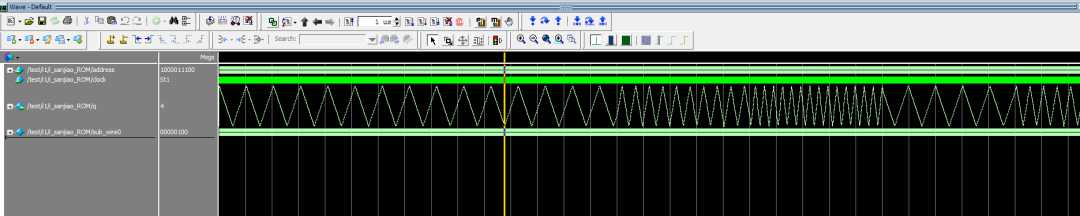

三角波模块

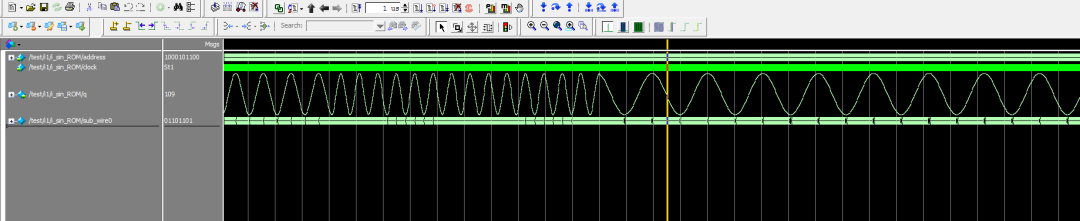

正弦波模块

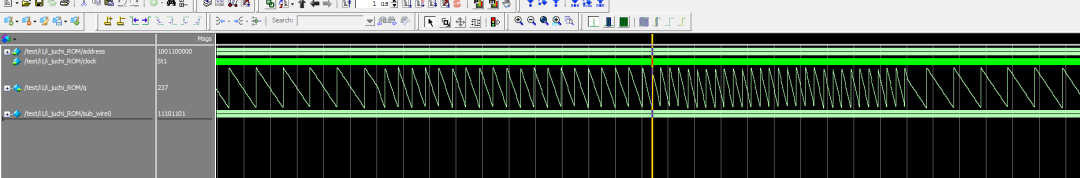

锯齿波模块

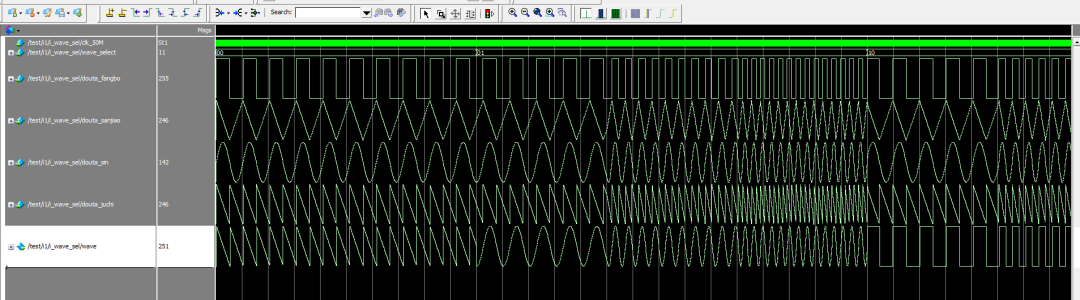

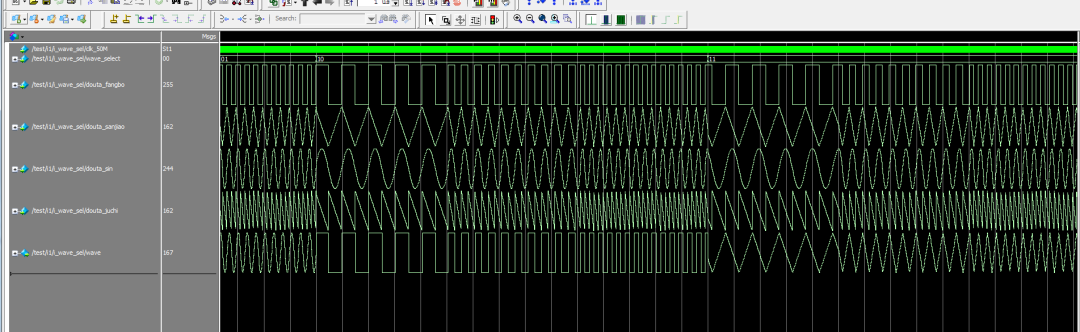

波形选择模块

部分代码展示:

module DDS_top(clk_50M, wave_select, frequency, wave_out,amplitude);
   input        clk_50M;
   input [1:0]  wave_select;//波形选择控制按键，01输出sin，10输出方波，11输出三角波,00//锯齿
   input [7:0]  frequency;//频率控制字，控制输出波形频率，值越大，频率越大
input [3:0]  amplitude;//幅值
   output [11:0] wave_out;//输出波形

   wire [7:0] wave;//波形
   wire [9:0]   addra;
   wire [7:0]   douta_fangbo;
   wire [7:0]   douta_sanjiao;
   wire [7:0]   douta_sin;
   wire [7:0]   douta_juchi;

   //方波ROM
   fangbo_ROM i_fangbo_ROM(.clock(clk_50M), .address(addra), .q(douta_fangbo));

   //三角波ROM
   sanjiao_ROM i_sanjiao_ROM(.clock(clk_50M), .address(addra), .q(douta_sanjiao));

   //sin波ROM
   sin_ROM i_sin_ROM(.clock(clk_50M), .address(addra), .q(douta_sin));

   //锯齿波ROM
   juchi_ROM i_juchi_ROM(.clock(clk_50M), .address(addra), .q(douta_juchi));

   //相位累加器
   Frequency_ctrl
