晨控CK-UR08与西门子1200PLC配置ProfiNe通讯连接手册

晨控CK-UR08与西门子1200PLC配置ProfiNe通讯连接手册

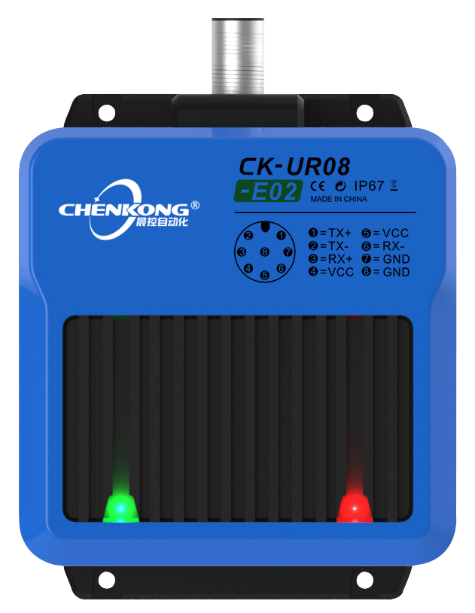

CK-UR08-E02是天线一体式超高频读写器头，工作频率为920MHz～925MHz，符合EPC Global Class l Gen 2／IS0-18000-6C标准，最大输出功率26dBm。读卡器同时支持标准工业通讯协议ProfiNet和 ModBus TCP，方便用户通过集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。

读写器采用高强度的铝合金外壳，具有识别速度快、准确率高、识别距离适中、组网方便等特点，适合应用于智能产线数据采集。

本期主题：围绕CK-UR08系列产品的ProfiNe通讯协议与西门子PLC进行通讯

0、准备阶段

• 编程软件：TIA Portal V16
• 多通道网关控制器：CK-UR08-E02
• PLC：西门子1200
• 通讯协议：ProfiNe
• 连接方式：以太网

1. 添加GSD文件

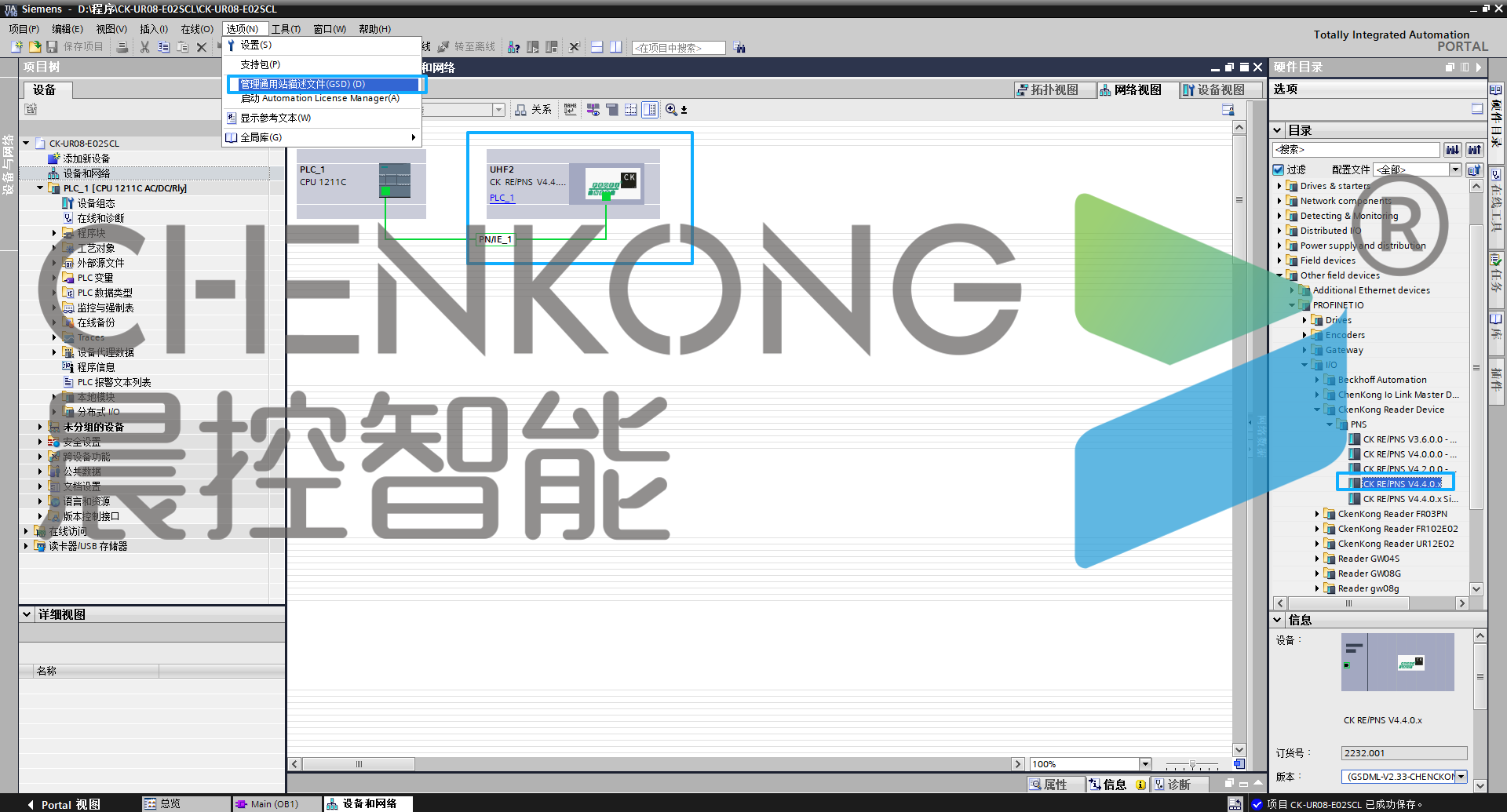

在选项的管理通用站描述文件中添加设备的GSD文件

在硬件目录中选择设备，添加到设备配置中，连接PLC

1. 分配映射内存、设备名称

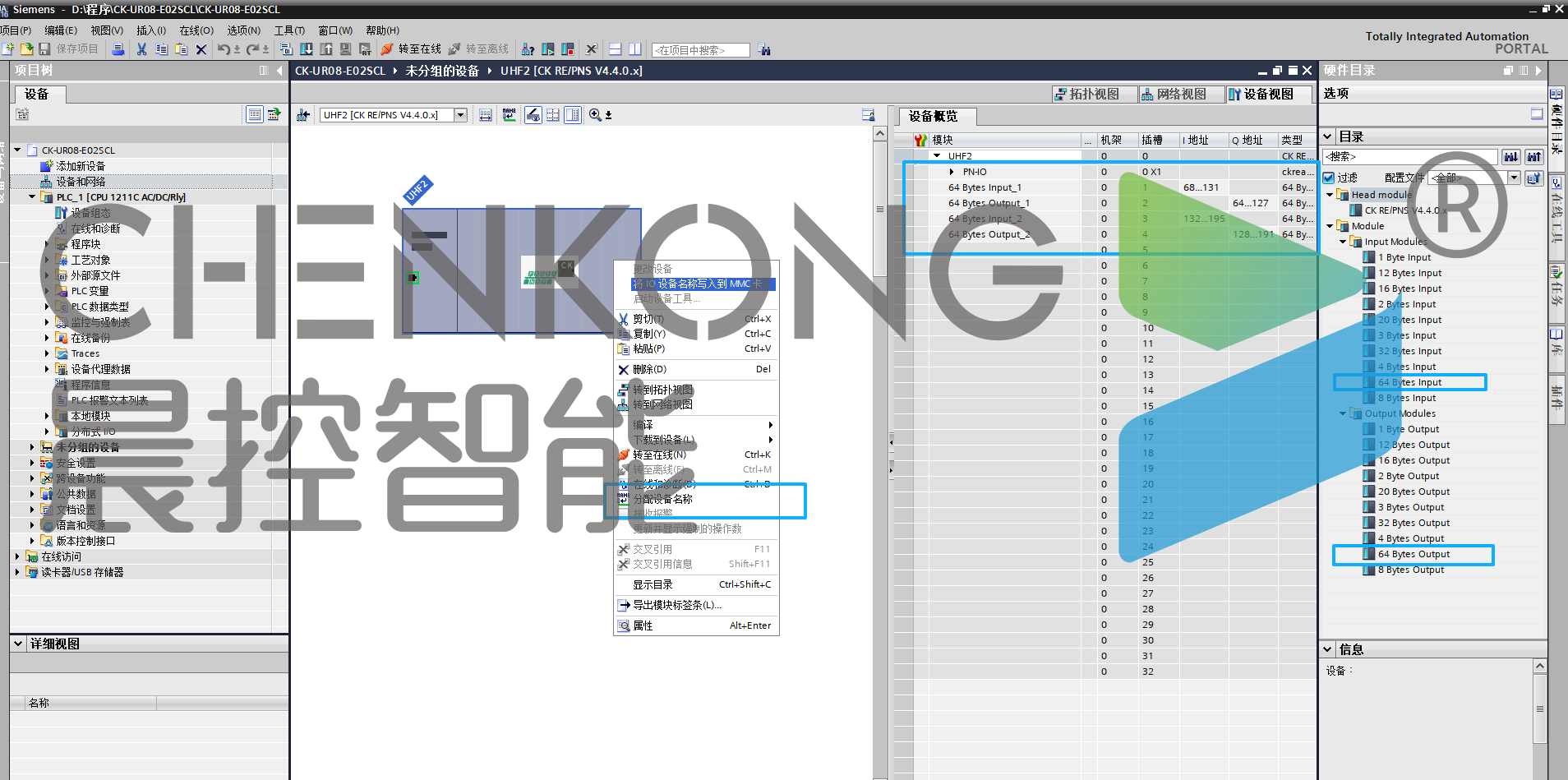

打开添加的设备，在模块中添加映射内存128byte（输入输出各两个64byte，需要连续）

右键设备，分配设备名称给到设备

下载配置到PLC连接完成。

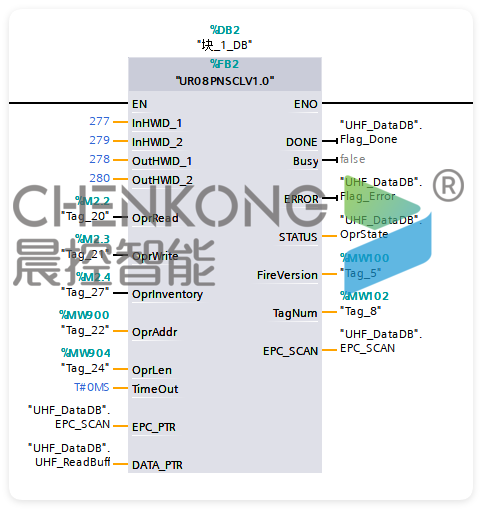

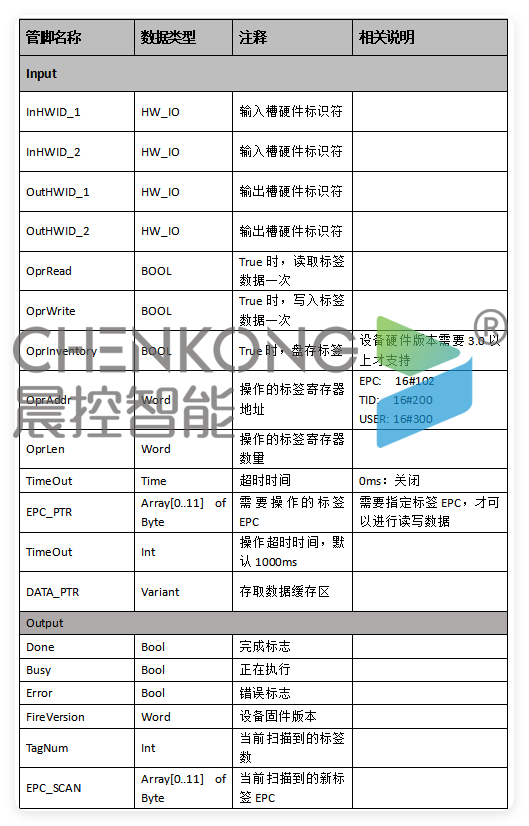

1. 功能块说明

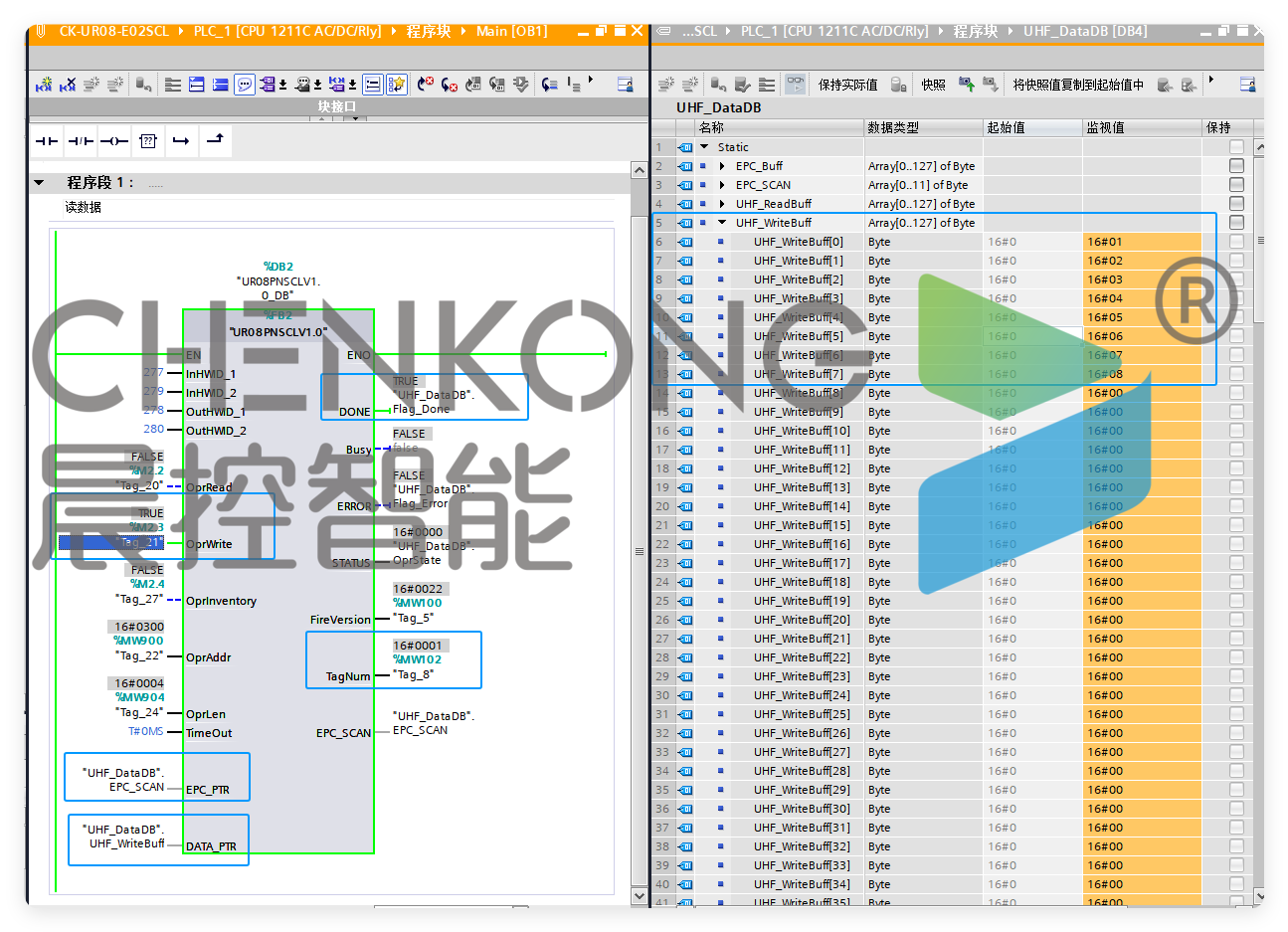

写入操作：

EPC_PTR：填写需要操作标签的EPC

OprAddr：填写需要操作区域的地址，EPC:16#102,USER:16#300

OprLen：填写操作长度，单位word

将需要写入的数据填在DATA_PTR的数据区内

置位OprWrite，等待Done置位，即写入完成

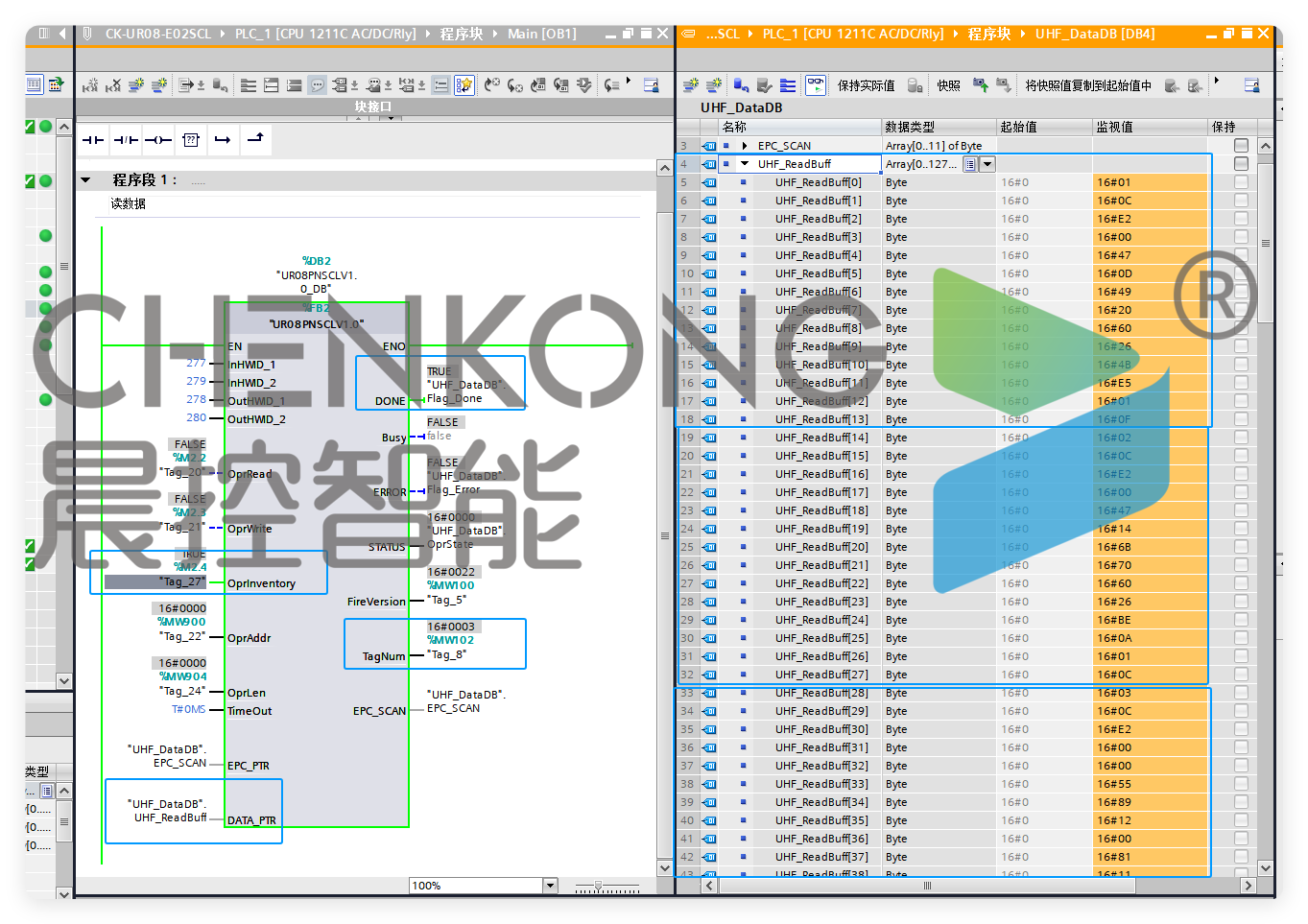

读取数据

EPC_PTR：填写需要操作标签的EPC

OprAddr：填写需要操作区域的地址，EPC:16#102,USER:16#300

OprLen：填写操作长度，单位word

置位OprRead，等待Done置位，即读取完成

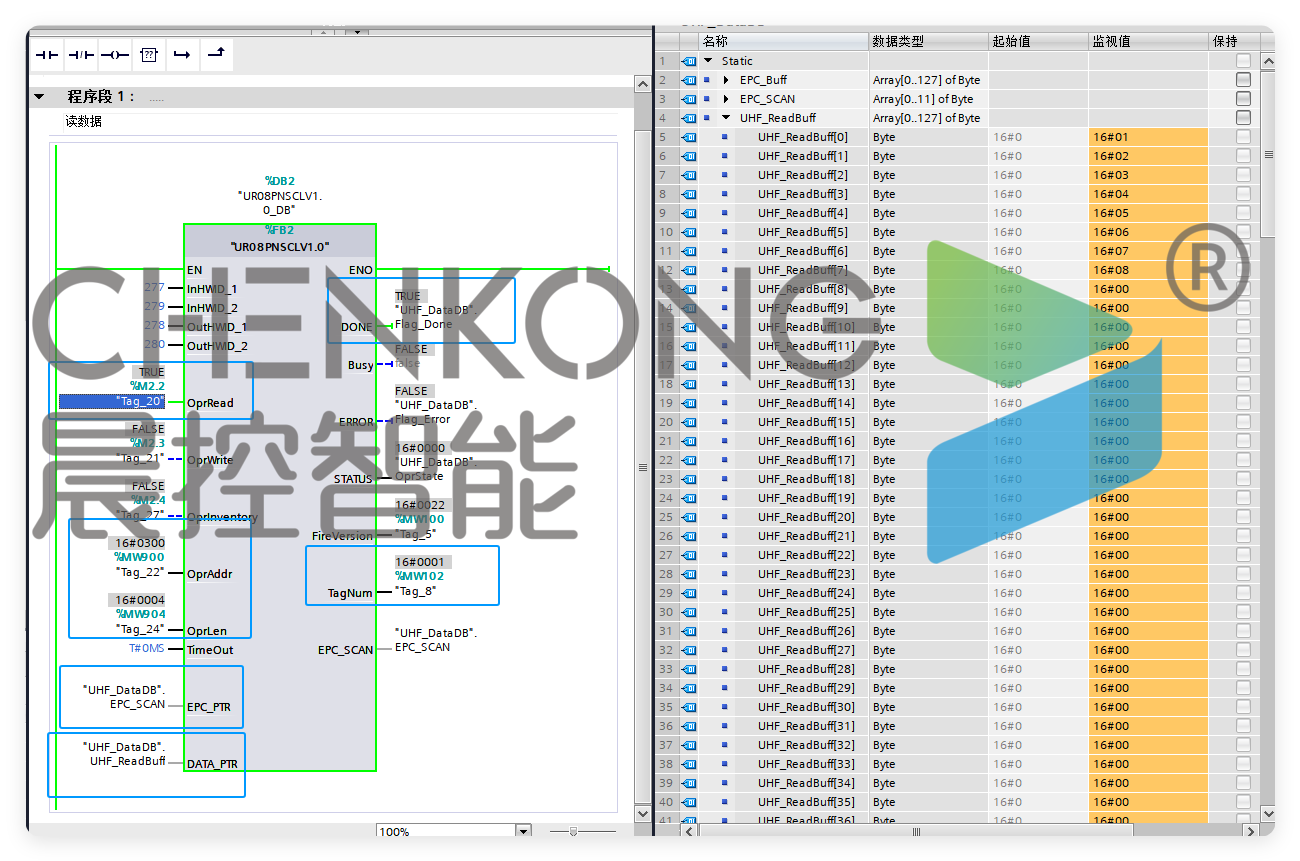

读取的数据缓存填在DATA_PTR的数据区内

盘存标签

在设备硬件版本为3.0以上

置位OprInventory，等待Done置位，即盘存完成

盘存到数据缓存填在DATA_PTR的数据区内
