中微爱芯筋膜枪解决方案_电路方案

应用背景 Application Background

2025年全球筋膜枪市场规模突破131亿元，中国以45.9亿元规模占据全球35%份额，年复合增长率达53.7%。北美、欧洲、亚太三足鼎立，合计贡献超93%的全球销量，其中全球销量中家庭用户占比72%，专业康复机构采购量年增21%，形成“家用日常+专业医疗”双轮驱动格局。

市面上的筋膜枪操控方式分为触摸按键和轻触按键：轻触按键机械结构功耗低但缺乏科技感，触摸按键科技感强但功耗高。

针对这一痛点，中微爱芯推出筋膜枪解决方案，以AiP8F3516为主控，搭载爱芯特有的触摸低功耗技术库，为小家电厂商提供“高触控体验+低功耗运行”的双重解决方案。

产品参数 Product parameters

解决方案 Solution

触摸按键实现低功耗功能的常见方式通常是定时唤醒-检测-睡眠的循环模式。但触摸扫描时间会随按键数量增加而延长，导致唤醒状态持续时间增加，而MCU在唤醒状态下的动态电流消耗较高，使得系统整体功耗上升。据实测数据，市面常见方案中触摸控制模块的静态功耗普遍高于100uA。

本方案采用爱芯AiP8F351X并联模式低功耗触摸算法库，具有三大优势：

触摸低功耗性能：

芯片选型 Chip selection

手持筋膜枪由显示板与电源板构成。

显示板主控芯片采用中微爱芯AiP8F3516芯片作为主控单元，搭配AiP7550将电池电压降至5V给AiP8F3516供电。显示板完成触摸检测，充电管理，低功耗处理，显示处理，以及无刷电机的输出控制。方案采用双节电池串联供电，充电时电源板将USB端5V的电压升至8.4V给电池充电。

AiP8F3516芯片是一款触摸型8051内核MCU芯片，内置16KB Flash，256B IRAM，1KB XRAM，触摸采用CCT结构，无需片外触摸电容，搭配中微爱芯触摸库，可通过CS 10V静态、6V动态、EFT 4000V等可靠性测。

AiP7550是一款低功耗稳压电路，实现将直流输入电压稳压成固定5V输出，提供200mA的输出电流，并且集成了过流保护、短路保护。

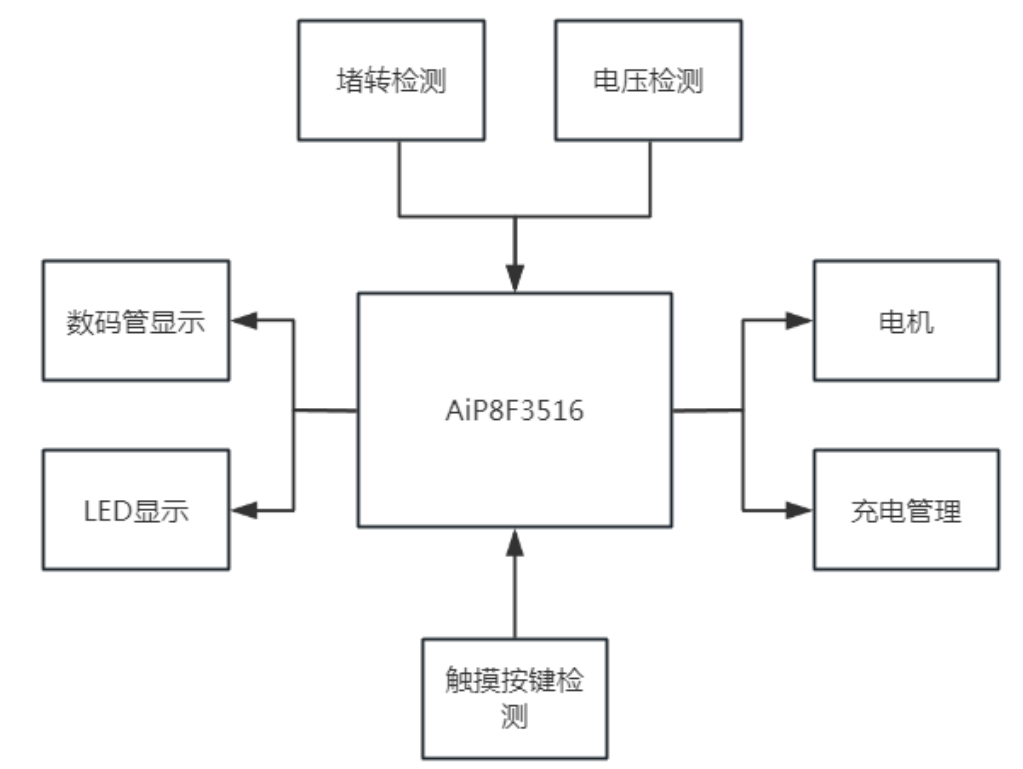

程序框图 Program flowchart

方案实物 Physical version of the plan

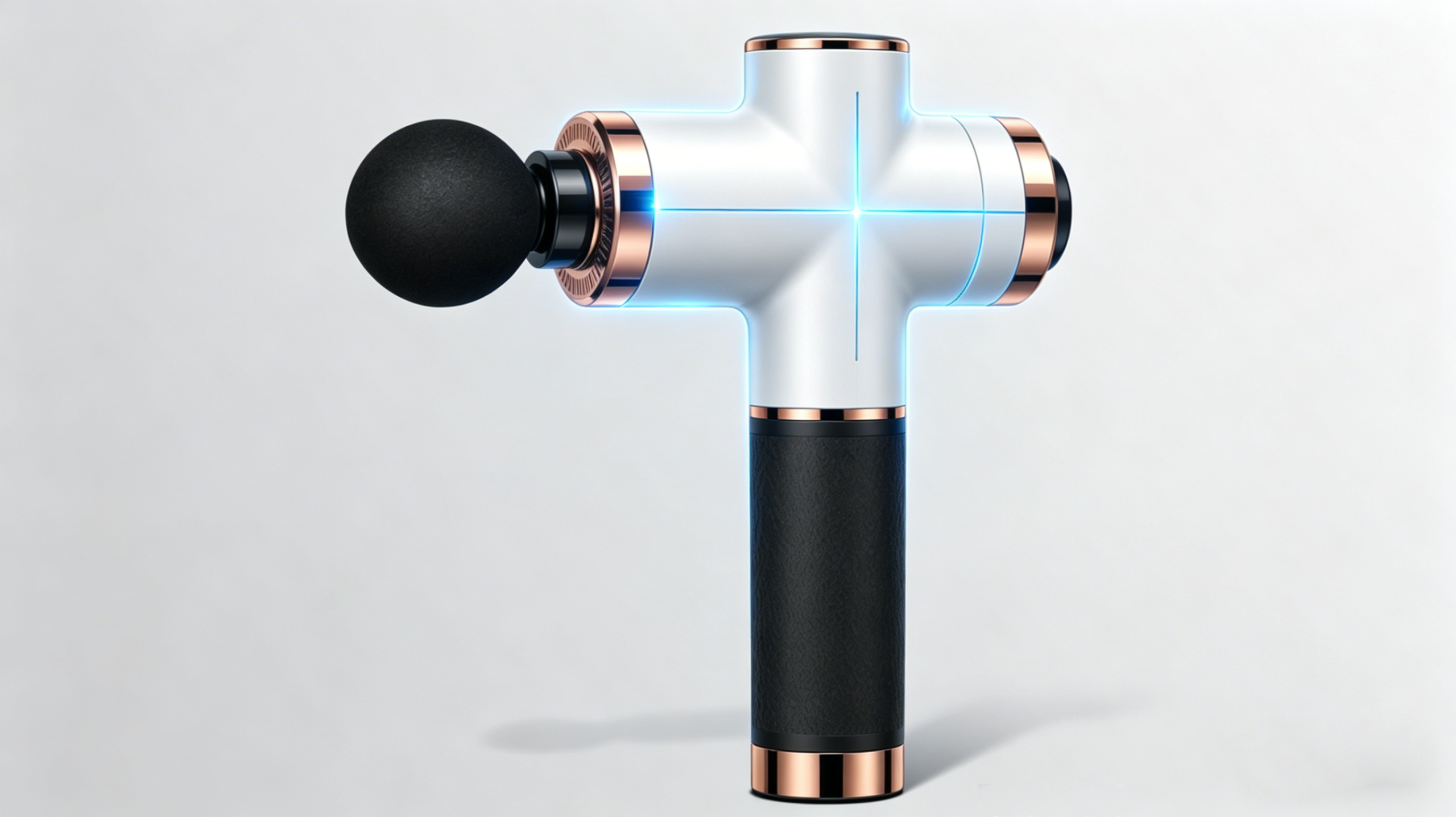

整机面貌

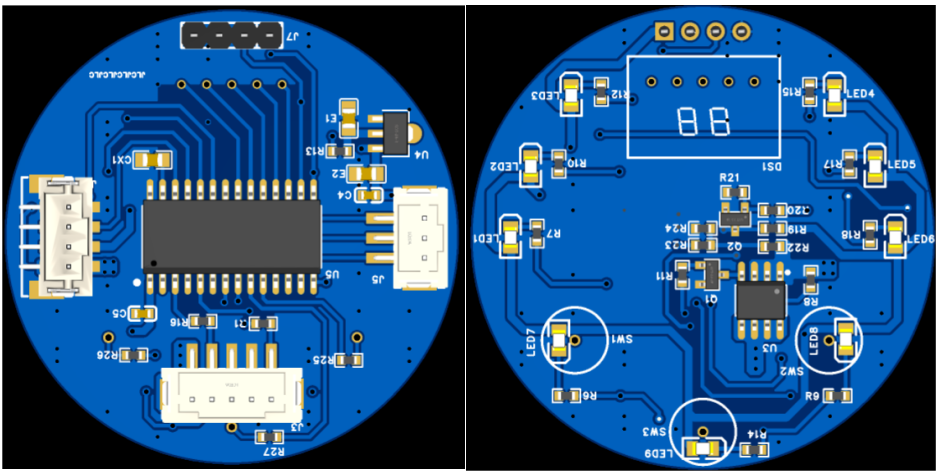

显示板PCB

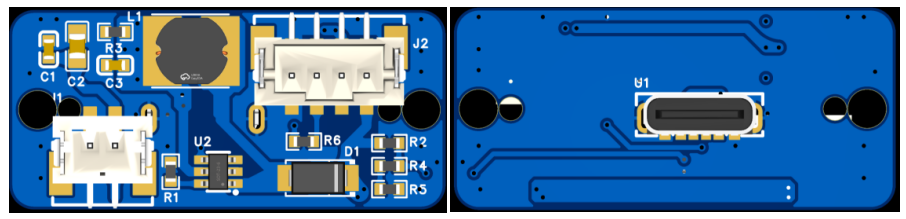

电源板PCB

芯片资源 Chip resources

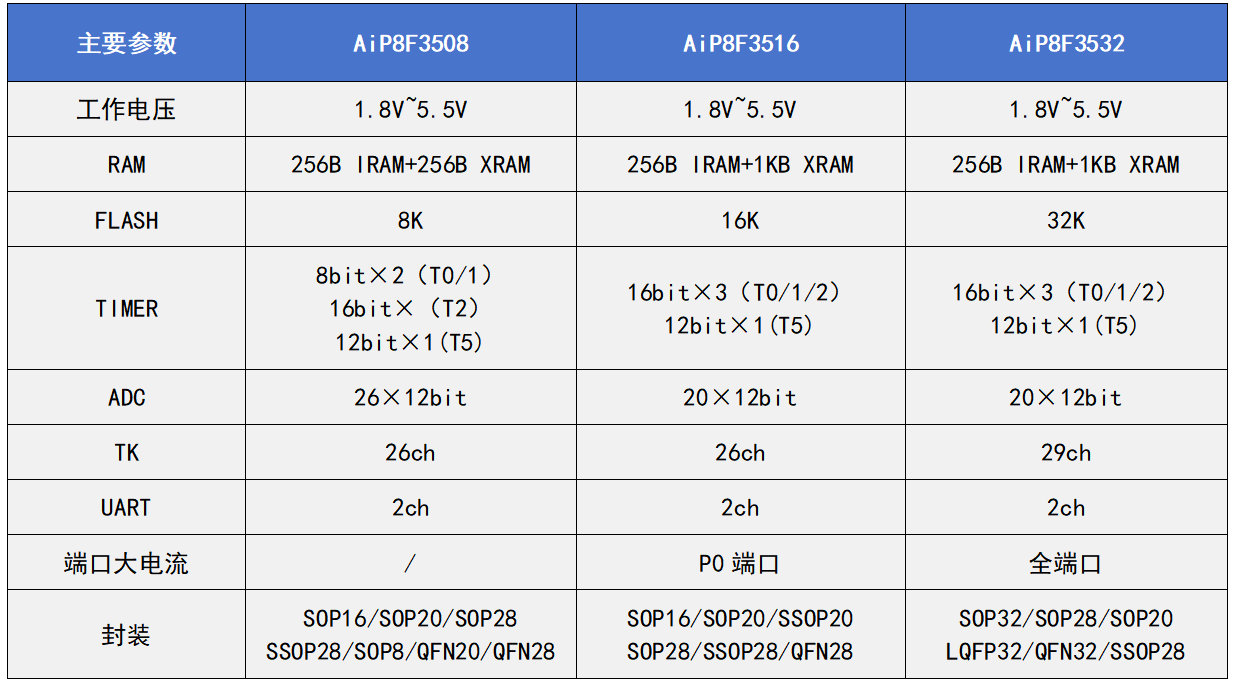

中微爱芯AiP8F35XX电路均可用于显示板方案，具体参数如下表所示：

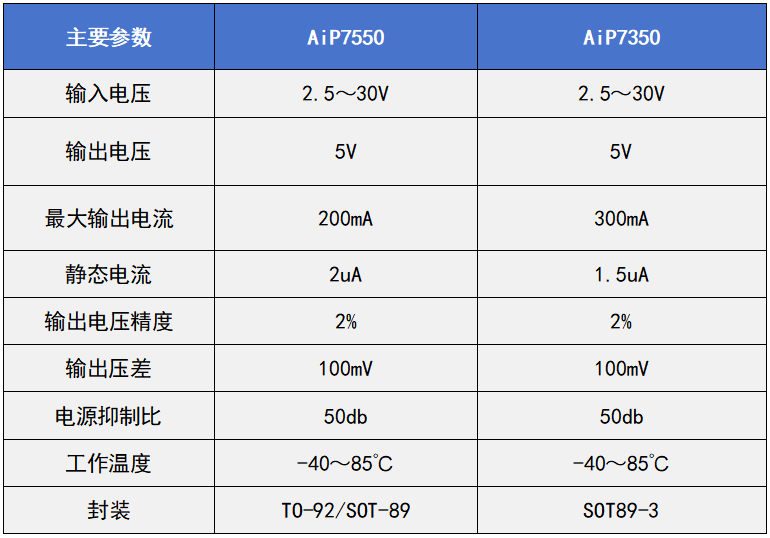

中微爱芯AiP7550/AiP7350电路均可用于显示板方案，具体参数如下表所示：
