无刷强动力，锯切更给力——基于中微爱芯AiP8M7008的低成本电链锯解决方案_电路方案

应用背景 Application Background

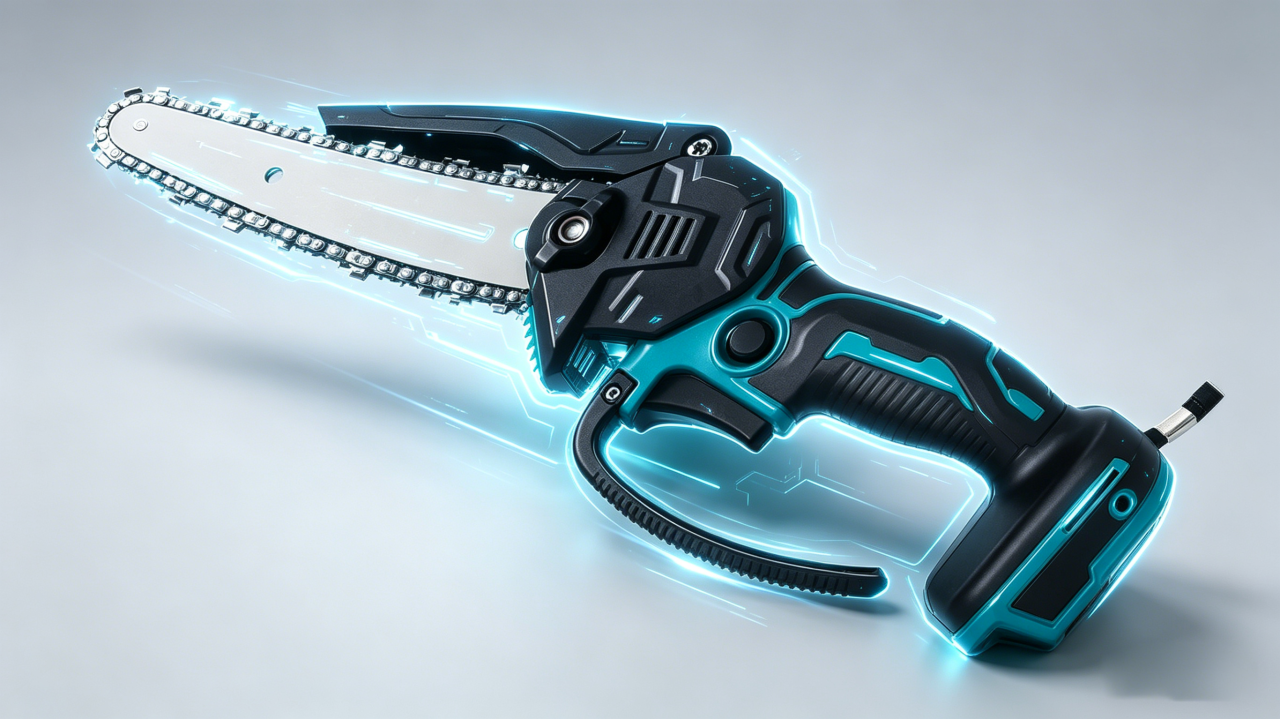

电链锯控制器专为直流无刷电机驱动的链锯类电动工具设计。用户仅需控制把手开关，即可开始切割工作，使用场景主要集中在林业采伐、木材加工处理、家庭与园艺DIY等场景。本方案支持上位机调试，借助上位机的参数实时显示功能，可高效辅助开发者完成产品开发，大幅提升方案开发效率。

解决方案 Solution

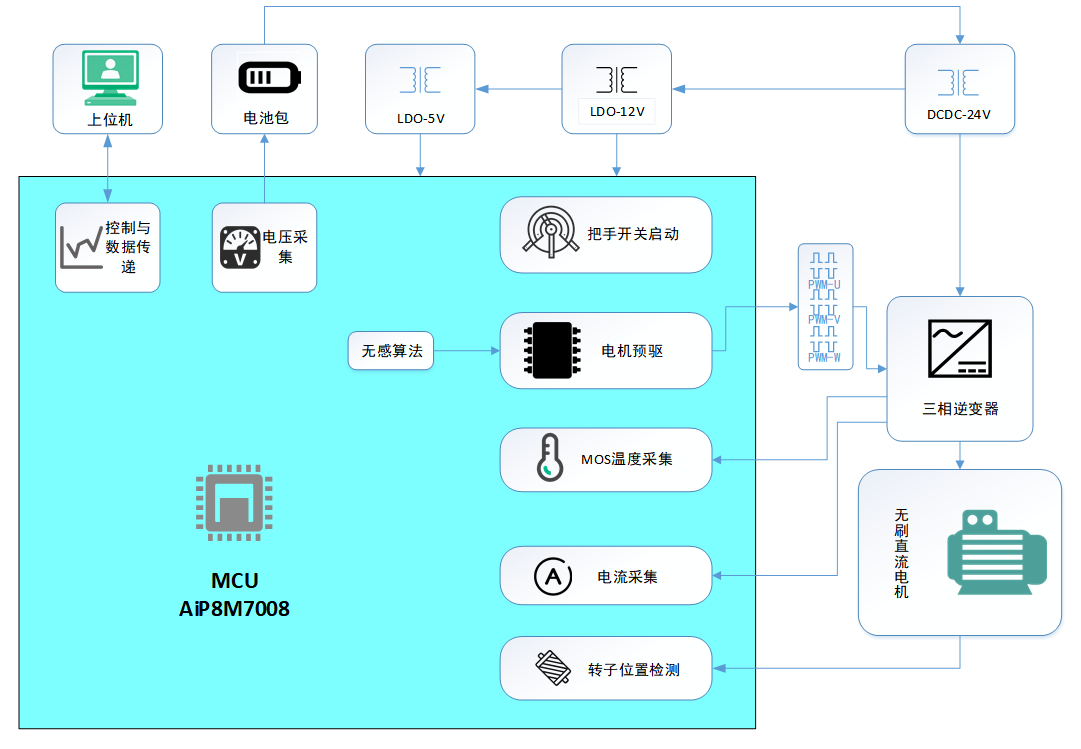

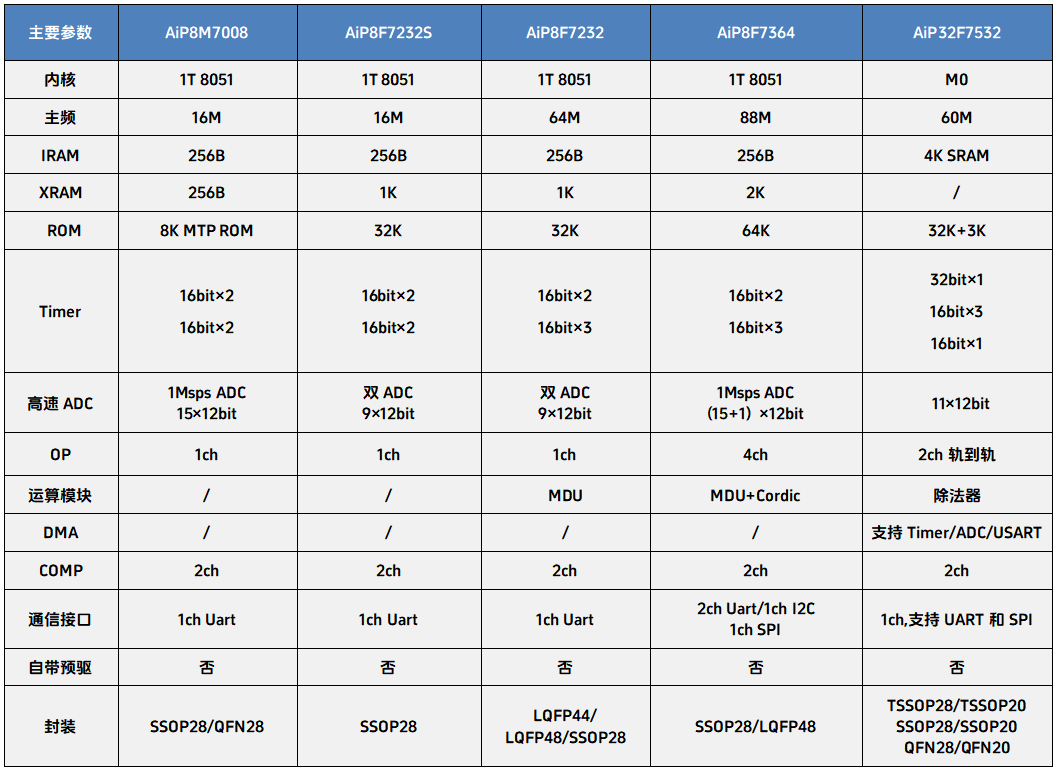

该方案采用中微爱芯AiP8M7008芯片，AiP8M7008是一款电机专用8051内核MCU，内置256B的XRAM，256B的IRAM，8K的MTP ROM，并且内部集成了多种电机专用外设：多功能定时器模块，1路运算放大器，2路比较器，15通道12-bit高速ADC，支持UART通信。MCU外围电路简单，布板方便，能够快速二次开发并投入量产。

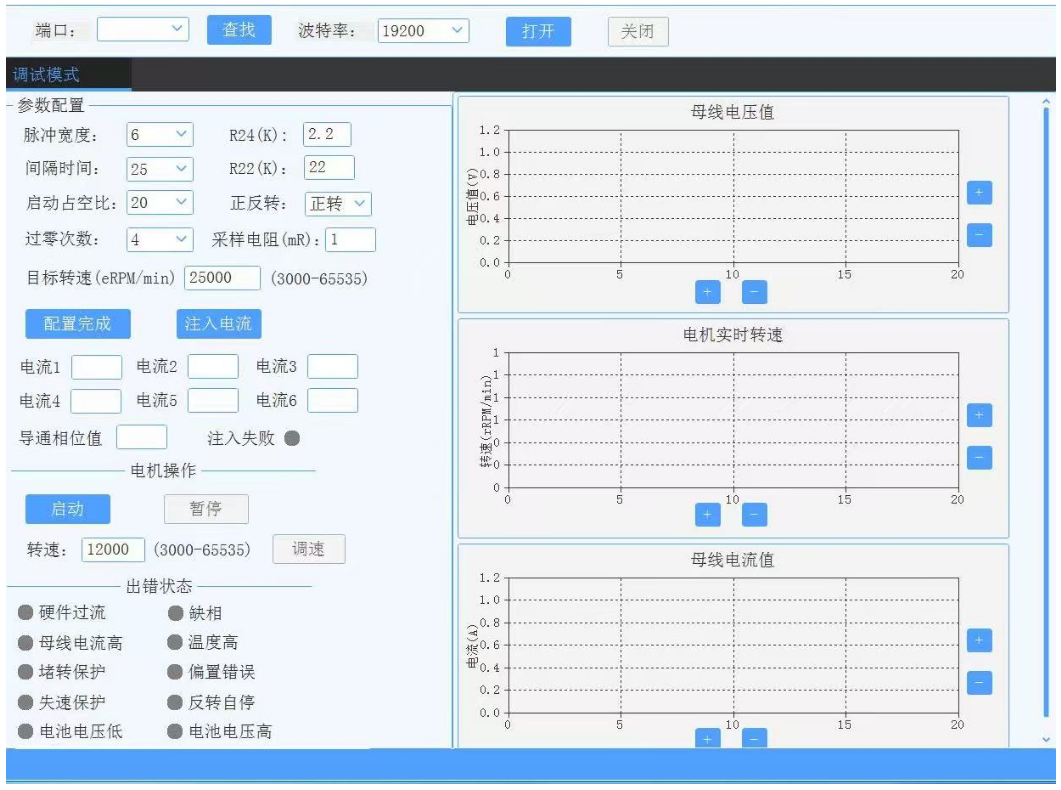

该款电链锯控制器搭载自研电机控制算法，能根据切割工况，实时匹配最佳工作逻辑，使切割效率达到最佳，让用户在日常使用中游刃有余。此外，该款控制器支持上位机调试，用户可对电机的启动状态进行调整，查看每次启动的参数信息；控制器调试运行过程中，还能实时监控运行参数变化，便于快速问题定位和优化。

方案特点 Features of the plan

工作电压：DC14-24V
最大允许电流：40A（可根据需求进行调整）
使用温度：-20℃-120℃
控制方式：把手开关启动、上位机调试
电机控制方式：无位置传感器方波控制
最大支持转速：0~50000eRPM/min
保护功能：过压保护、欠压保护、堵转保护、过流保护
本款电链锯控制器方案，具备工况自适应匹配算法，可根据实际工况自动调节转速和扭矩，使电链锯始终保持最佳切割状态。并且控制器具备多种保护功能，让每一次切割都稳定可靠，使用无忧。对比常见220V电链锯，其优势主要体现在其强大的扭矩、便携性以及工况时的稳定性能。
