【应用方案】行业首款量产液冷平板！艾为赋能红魔 5 Pro 解锁极致稳帧电竞

随着智能手机性能不断升级，芯片功耗显著提升，散热瓶颈逐渐成为限制旗舰设备释放性能的关键。纵观行业散热技术发展：从初代石墨导热、热管导热，再到当下旗舰普遍采用的 VC 均热板，各类被动散热方案已接近性能上限，无法满足高帧手游、长时间高负载运行的需求。在此背景下，PC 级风冷、液冷主动散热技术开始向移动端落地，成为行业全新发展方向。

红魔率先实现技术突破，将微型主动液冷系统集成于平板机身，搭配风冷构建双循环散热架构，有效攻克高性能设备发热降频行业痛点，推动移动终端散热技术迈入新阶段。

一、艾为助力红魔首款液冷游戏平板 5 Pro：

液冷稳帧，光影随行

6 月 30 日，红魔正式发布首款液冷游戏平板 5 Pro，重塑手游电竞旗舰标准。作为行业首款量产搭载主动液冷系统并配套智能呼吸灯效的平板，产品采用 PC 级风水双散热方案 + 自适应动态灯效，为硬核玩家带来久玩不降频、满帧稳定运行、光影氛围感拉满的专业电竞体验。

强劲体验背后，艾为电子双芯硬核赋能，实现散热性能与光影氛围的双重突破，全方位拉满手游电竞质感。

AW86320：压电驱动芯片

凭借专属升压架构，可将3V基础供电精准升压至90V液冷工作电压，搭配最高180Vpp超高稳定输出，以小于1%的超低THD失真度，保障平板液冷微泵长效平稳、高效运转，彻底解决高负载游戏场景下的散热波动问题，为设备极致降温、稳住满血性能。

AW22127QNR：智能灯效驱动芯片

加持专属动感增强算法与声光同步技术，无需占用设备主控算力，可精准匹配设备散热状态与游戏场景，实现灯效随性能、声场动态自适应切换。让硬核散热不止于冷静控温，更有炫彩光影实时呼应，赋予散热全新氛围感，打造性能、散热、灯效三位一体的沉浸式电竞新体验。

        二、产品特性
AW86320特性

• 1MHz I2C BUS
• 2KB SRAM
• 8K/12K/24K/48K输入波形采样率
• SRAM中波形数据位宽8/16bit
•  Standby current：6μA@Vbat=3.6V
• 最大输出180V_pk-pk
• _{Vout=200Hz, 180 Vpk-pk ,THD+N<1% @ Vbat=3.6V for 40nF load}
• RAM播放模式
• Auto dynamic sine 播放模式
• DC播放模式
• 启动时间小于1ms
• 过流，过温，UVLO保护
• 支持2.5V至5.5V宽电压应用，兼容1.2V和1.8V数字逻辑电平
• WLCSP 2.2mm x1.8mm-20B Package

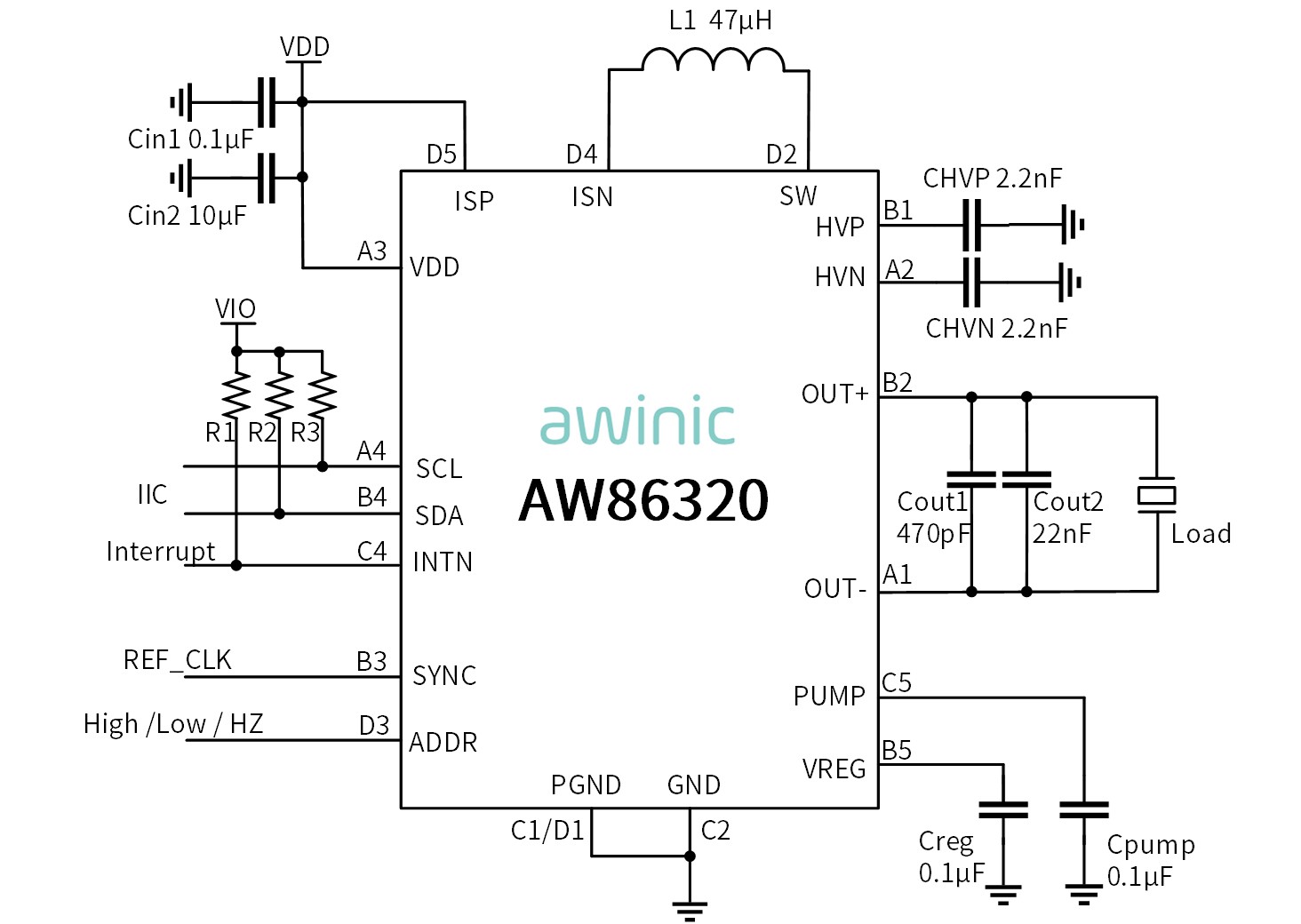

图1  AW86320典型应用图

AW22127QNR特性

• 27通道独立恒流驱动
• MCU+FLASH架构

  l  程序内置，AP零负担

  l  支持客制个性化灯效

  l  Firmware在线升级

•   音量自适应调节

  l  内置PGA：-12dB~52dB

•  多维度的“灯效-音乐”关联

  l  亮度、色彩、动画、空间扩展

• 400KHz通信速率
• VBAT供电范围为2.7V~5.5V
• Shutdown current：1uA@VBAT=3.8V
• 全局电流档位共 16 级，单通道最大输出 75mA
• 每通道独立 12 位 PWM 调光控制
• 每通道独立 256 档恒流调节

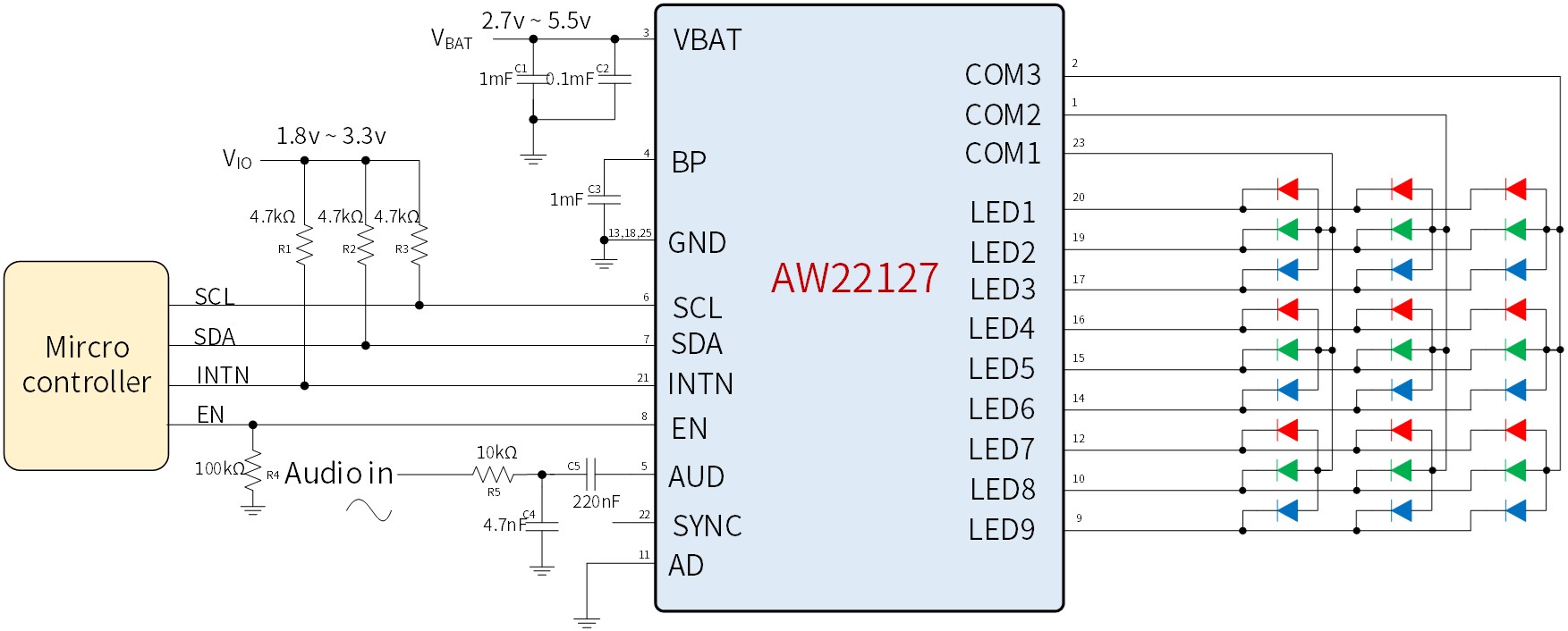

图2  AW22127QNR典型应用图

随着 AI PC、AI 手机时代全面到来，终端设备算力持续飙升，高负载运行下发热问题愈发突出。资深行业人士预判，未来市场中将有 30% 智能手机、95% 以上 PC 设备标配搭载主动散热系统，散热性能已然成为智能终端核心竞争力。面对行业发展新趋势与市场庞大需求，Awinic 艾为电子精准把握产业风口，提前深度布局主动散热相关技术与配套芯片方案，包括压电液冷，压电风冷，机械风扇，持续深耕温控驱动、高效散热控制等核心领域，不断完善产品矩阵，夯实技术研发实力，全力适配 AI 终端高性能散热需求，紧抓 AI 硬件升级浪潮红利，力争在主动散热赛道抢占先发优势，助力各大终端厂商打造温控稳定、体验更佳的新一代智能设备。
