随着人形机器人、协作机器人、工业机器人智能化升级，手部执行模块作为机器人末端核心交互部件，承担抓取、操作、力控感知、精密作业等关键功能。区别于机身本体，机器人手部模块体积紧凑、集成度高、运动频繁、外接传感器与执行器件多，同时长期处于动态弯折、电磁复杂、机械震动的工况下。

在自动化产线、人形服务、特种作业等场景中，手部模块常面临静电放电、浪涌冲击、信号干扰、电源波动等电气隐患，极易引发传感器失灵、通讯断连、驱动芯片损坏、动作卡顿等故障。

本文围绕机器人手部模块整体特性、结构组成、硬件接口与电源链路展开全面解析，并结合上海雷卯电子多年工业级、车规级防护经验，针对性输出电源、信号接口专用 ESD、浪涌、EMC防护解决方案，为机器人硬件稳定设计、可靠性升级提供参考。

机器人手部模块构造

机器人手部模块又称末端执行器，是机器人实现精细化作业的核心执行单元，主要分为两指夹爪、多指仿生灵巧手、柔性软体手三大类。广泛适配工业协作组装、物料搬运、精密分拣、人形机器人日常交互、特种环境操作、科研仿生测试等场景，是机器人完成落地实操的关键载体。

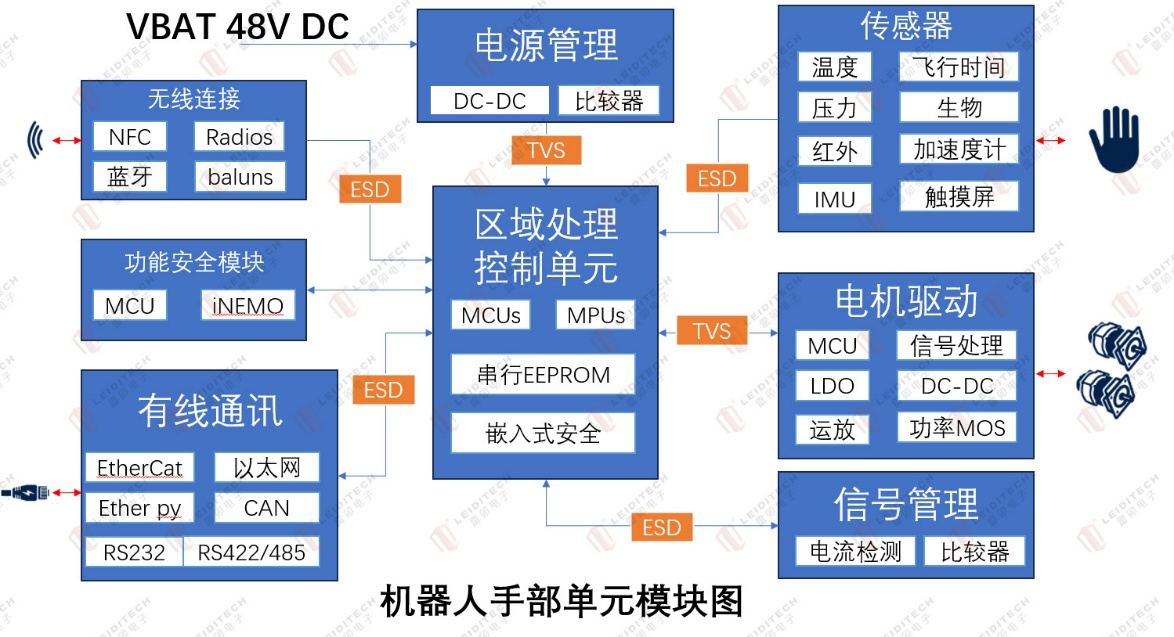

从硬件结构与电气架构拆分，机器人手部模块主要由机械结构、动力驱动单元、感知采集单元、控制处理单元、有线通讯接口、供电链路六大核心部分组成。

1. 机械结构组件：包含外壳骨架、减速齿轮、传动连杆、柔性连接件、密封防护结构等，负责承载负载、实现手指开合与姿态调节，同时为内部电路板、线材提供物理防护与固定。

2. 动力驱动单元：以微型步进电机、舵机、无刷驱动马达、微型液压 / 气动元件为主，搭配驱动 IC、H 桥驱动电路，是手部动作执行的动力来源，电机启停瞬间会产生反向高压脉冲与电磁辐射干扰。

3. 感知采集单元：集成力传感器、压力传感器、温度检测、触觉传感器、姿态陀螺仪、位置编码器等，实时采集抓取力度、接触反馈、关节角度等数据，信号多为弱电压模拟信号，抗干扰能力弱，易受静电与辐射干扰损坏。

4. 核心控制单元：搭载微型 MCU/MPU、驱动控制芯片、存储芯片，负责接收上位机指令、解析动作逻辑、采集传感器信号、闭环控制电机运转，是手部模块的控制中枢，对静电、脉冲冲击高度敏感。

5. 通讯与连接组件：集成内部排线、柔性 FPC 排线、外接屏蔽线束，实现手部与机器人小臂主控的信号交互，常用通讯方式包含 CAN、RS485、I2C、SPI、以太网、低压差分信号等。

6. 辅助功能组件：包含指示灯、状态反馈器件、滤波磁珠、常规阻容滤波元件等，用于状态提示与基础杂波抑制。

结合手部模块小体积、高密度、低功耗、运动弯折、户外/工业复杂环境的设计特点，雷卯依托车规级、工业级器件产品线，针对电源回路、各类信号接口定制轻量化、高集成防护方案，兼顾EMC电磁兼容、ESD静电防护、EFT脉冲群、雷击浪涌抑制需求。

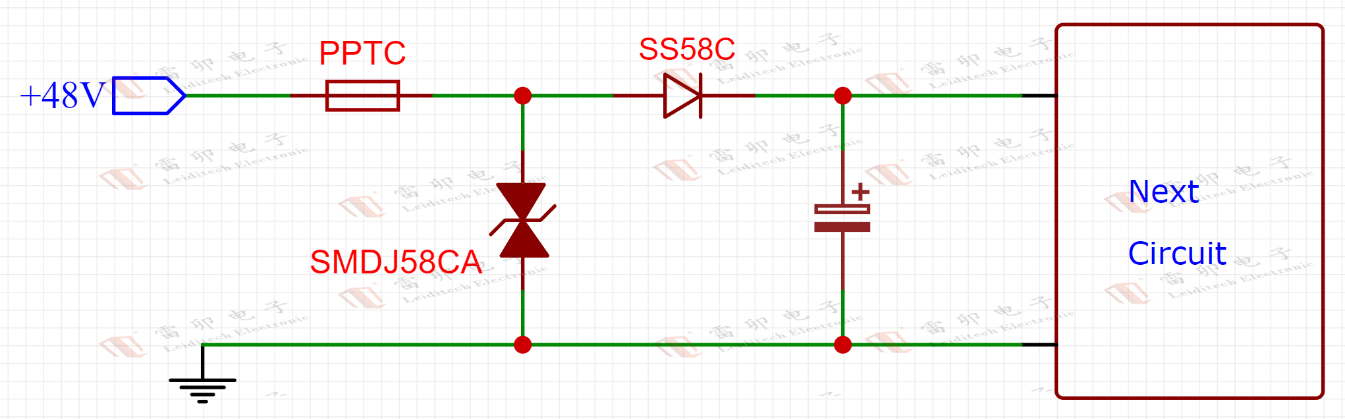

电源回路整体防护方案

雷卯针对手部模块DC供电入口、DC-DC 前级、电机电源回路三级防护，解决浪涌、反向电动势、电源静电、纹波超差问题。

·入口级防护：选用大功率TVS瞬态抑制二极管（SMCJ、SMDJ系列），吸收高压浪涌、感应雷击，耐受高瞬时冲击；搭配自恢复保险丝、防反接二极管，实现过流、反压多重防护。

·电机电源专用防护：在马达驱动电源端并联TVS，抑制电机断电反向电动势，避免高压倒灌烧毁主控与电源芯片。

2. 通讯接口静电与干扰防护方案

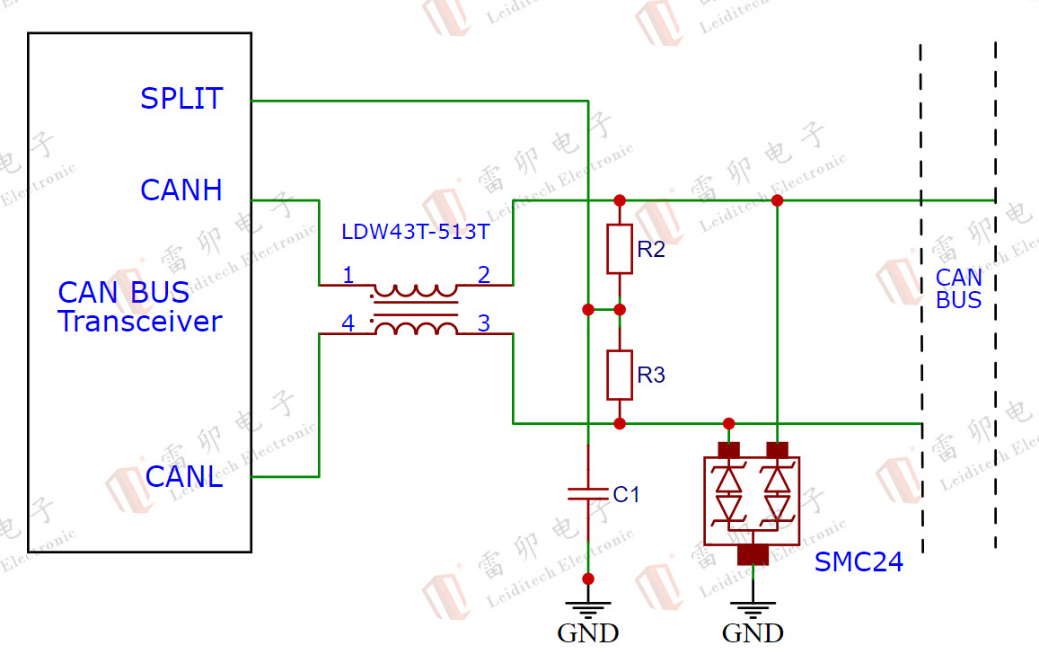

1）CAN工业通讯接口

雷卯选用CAN总线专用ESD防静电二极管SMC24、共模电感组合方案，低结电容设计，不影响差分信号传输速率；可承受IEC61000-4-2，等级4，±30kV 接触静电、±30kV空气静电，同时抑制差分线路共模干扰，杜绝通讯卡顿、丢包、总线死机问题。

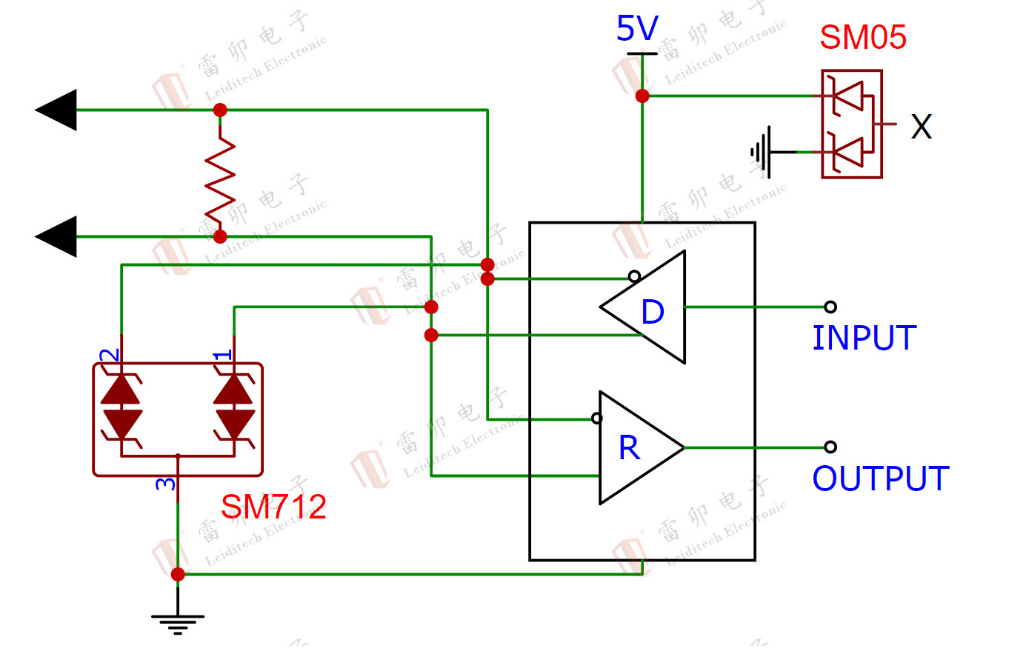

2）RS485工业通讯接口

雷卯选用RS485总线专用ESD防静电二极管SM712，可承受IEC61000-4-2，等级4，±30kV 接触静电、±30kV空气静电。

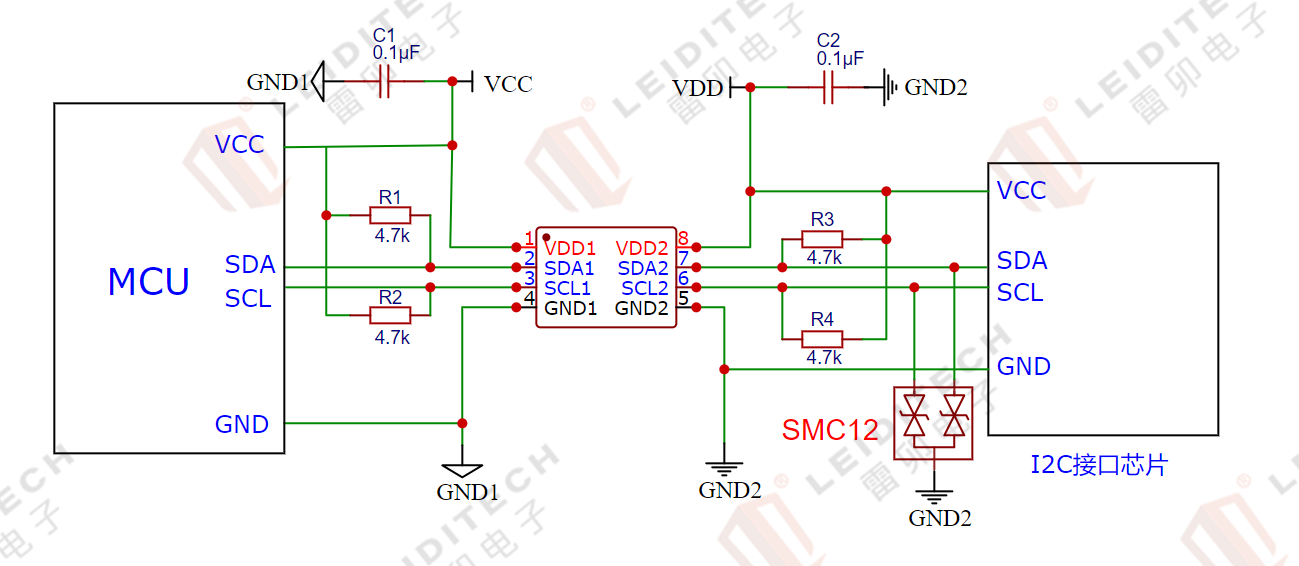

3）I2C/SPI低速IO接口

采用微型封装双向ESD阵列SMC12，SOT-23小体积，适配手部紧凑布板；极低寄生电容，保证低速控制信号完整性，解决人体接触、摩擦产生的静电击穿问题。

4）传感器模拟信号接口防护方案

触觉、力控、温度等模拟弱信号电路，耐压低、极易损坏。

推荐使用低容值精密ESD保护器件ULC0542C，0402封装小体积，钳位电压精准、漏电流极低，不影响模拟采样精度；同时搭配高频磁珠、RC 滤波网络，抑制空间辐射干扰，提升传感器数据稳定性，避免信号漂移、采集失真。
