持续气道正压通气（CPAP）呼吸机作为治疗阻塞性睡眠呼吸暂停低通气综合征（OSAHS）的核心医疗设备，直接关系到患者的生命安全与治疗效果。随着家用医疗设备市场的快速增长，CPAP 呼吸机的电磁兼容性（EMC）与静电浪涌防护能力已成为产品质量与市场准入的关键指标。
国际电工委员会 IEC 60601-1-2 标准与我国 YY 9706.102-2021 标准对医疗电气设备的电磁干扰（EMI）和抗干扰能力（EMS）做出了严格规定。近年来，多家国际知名品牌的 CPAP 呼吸机因电磁干扰导致功能异常、误报警甚至无法工作等问题被 FDA 大规模召回，凸显了行业在 EMC 防护方面的严峻挑战。
作为拥有十六余年 EMC 防护元器件研发与应用经验的领导品牌，上海雷卯电子（Leiditech）深入研究 CPAP 呼吸机的电磁环境特性与行业痛点，推出了覆盖电源、通信、电机驱动等全接口的一站式静电浪涌防护解决方案。本文雷卯 EMC 小哥团队从标准要求、行业痛点到具体电路设计，全面解析 CPAP 呼吸机的 EMC 与静电浪涌防护技术。
一、CPAP 呼吸机功能构造与电磁环境分析
1.1 核心功能与系统组成
CPAP 呼吸机通过持续向气道施加一定压力的气流，防止睡眠时上气道塌陷，从而保持气道通畅。其核心系统包括：
•电源系统：AC 220V 市电输入或 DC 12V/24V 电池供电
•电机驱动系统：BLDC 无刷直流电机提供持续气流
1.2 典型电磁环境与干扰源
CPAP 呼吸机在医院和家庭环境中面临复杂的电磁干扰：
•辐射干扰：手机、无线路由器、微波炉等无线设备
•静电放电：人体接触设备时产生的静电（可达 ±15kV 甚至更高）
•电机干扰：内部 BLDC 电机换向产生的高频电磁辐射

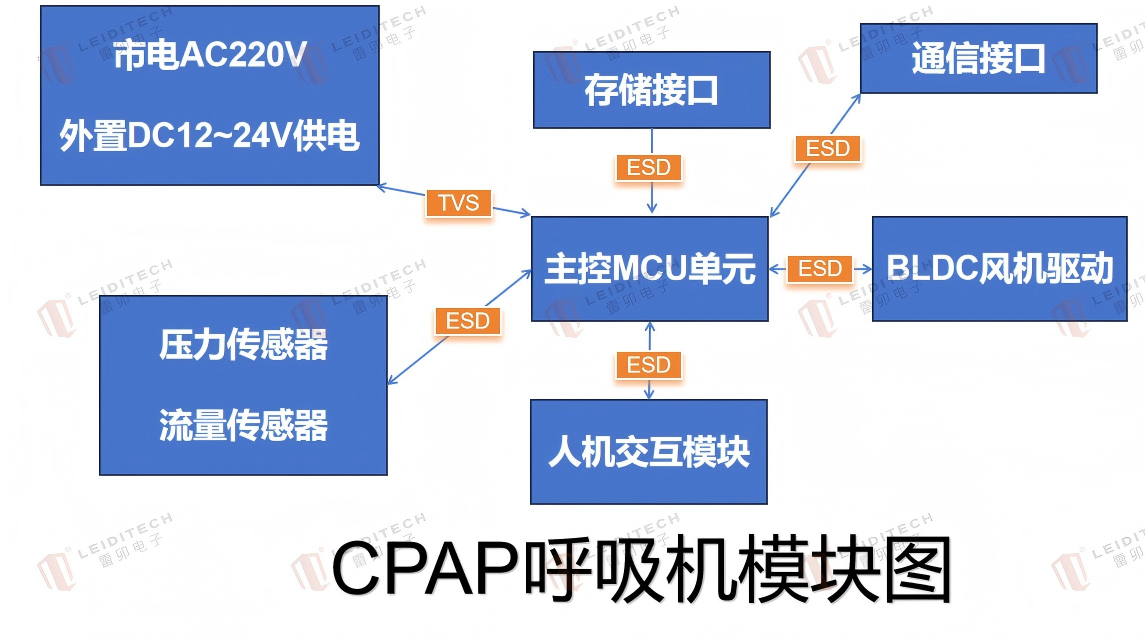

1.3 CPAP 呼吸机整体 EMC 防护框图
二、CPAP 呼吸机关键接口静电浪涌防护方案

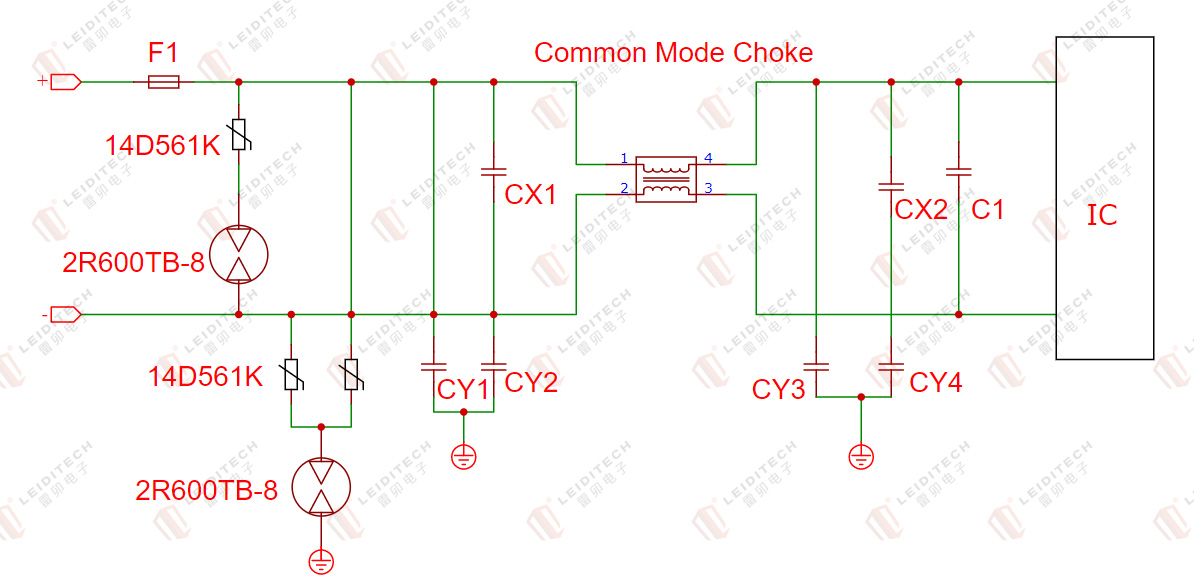

2.1 AC 220V电源接口
AC 电源接口是 CPAP 呼吸机连接外部 220V 交流电源的入口，也是浪涌和传导干扰进入设备的主要通道。根据 IEC 60601-1-2 标准，医疗设备的电源端口需承受 ±2kV 的差模浪涌和 ±4kV 的共模浪涌测试。雷卯采用GDT+MOV组合泄放浪涌。

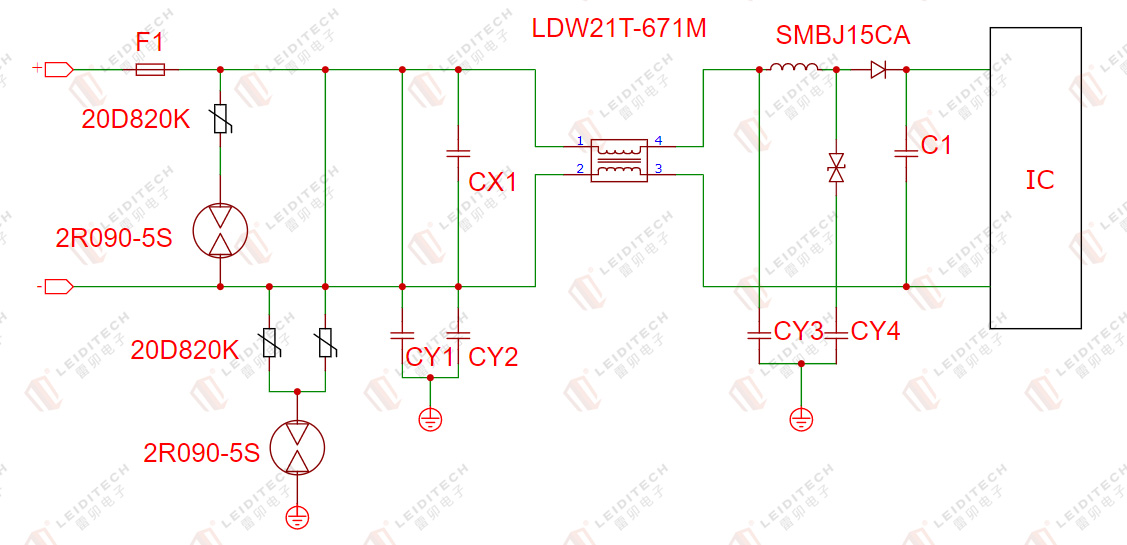

2.2 DC 电源接口
DC 电源接口用于连接外部 12V/24V 直流电源或电池，支持患者移动使用。该接口同样面临浪涌和静电放电的威胁，需满足 IEC 61000-4-2±8kV 接触放电和 ±15kV 空气放电的要求。
雷卯推荐GDT 和 MOV 组成前级浪涌防护，泄放大能量浪涌；TVS 作为后级精细防护，将电压钳制在后端电路可承受的范围内；共模抑制器抑制直流电源线上的共模干扰。

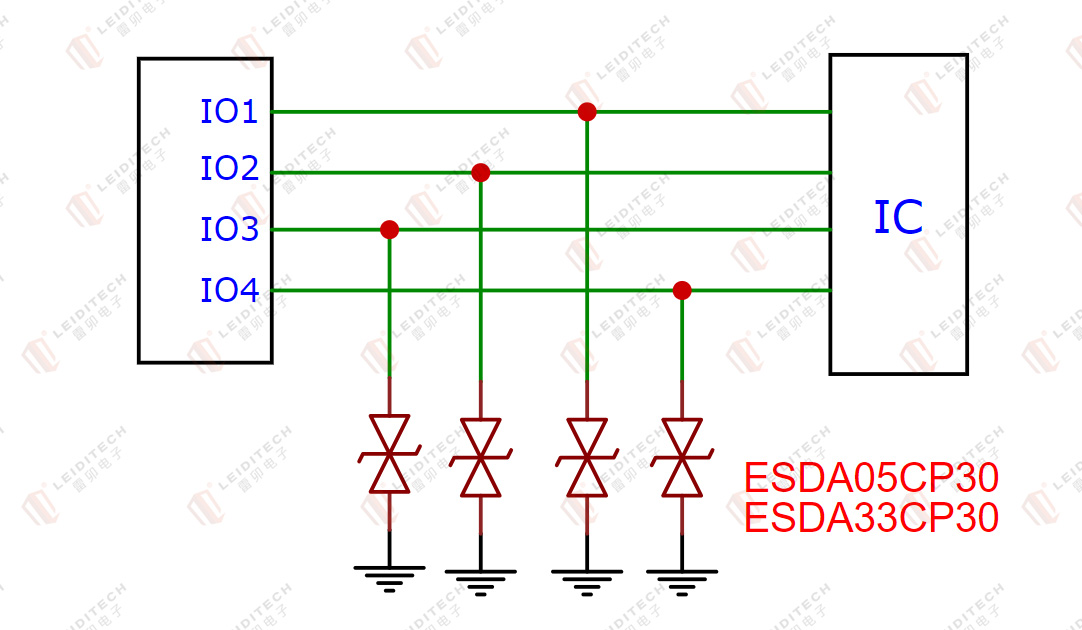

GPIO/UART/PC 接口用于连接传感器、执行器等外设，支持自定义编程控制。这些接口信号线细、耐压低，极易受到静电放电的损坏。
ESDA05CP30具有极低的结电容和快速的响应时间（<1ns），能够在静电放电发生的瞬间将其泄放到大地，同时不会影响信号的正常传输；磁珠则用于消除高频干扰。

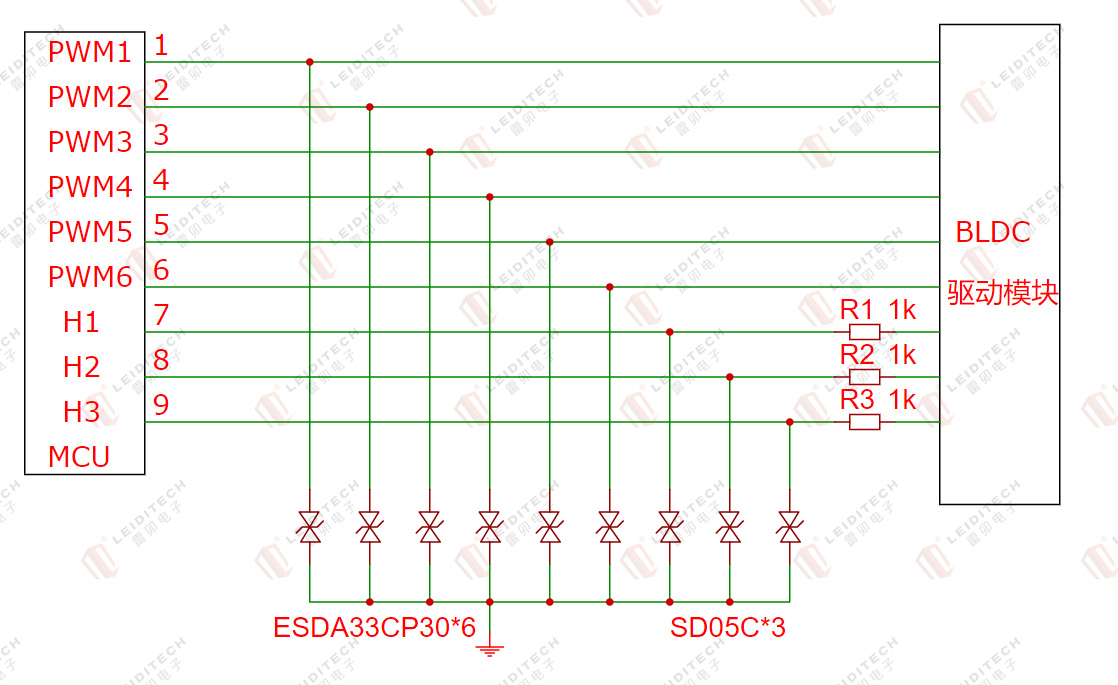

2.4 MCU 驱动 BLDC 电机模块
MCU 控制 BLDC 无刷直流电机通常涉及多种类型的接口，常见的有 PWM 输出接口、霍尔传感器输入接口等。电机换向时产生的高频干扰会通过这些接口耦合到 MCU，导致系统不稳定。
雷卯推荐在 MCU 的每个输入输出引脚处并联 ESD 保护二极管，能够有效抑制静电放电和电机产生的高频干扰，保护 MCU 不受损坏。

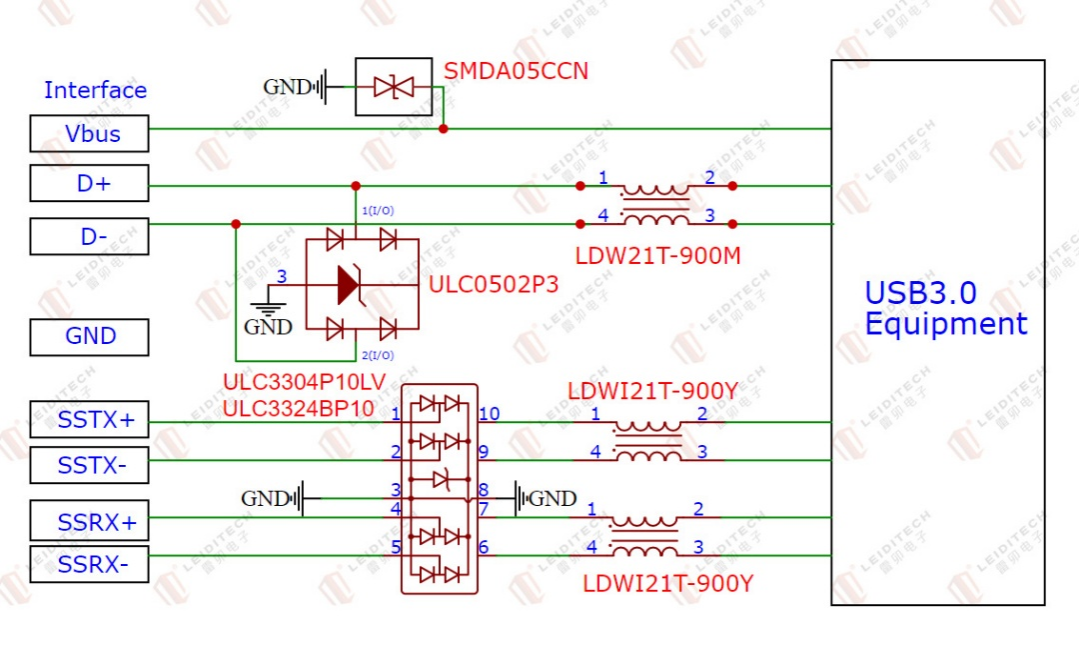

2.5USB 3.0 接口
USB 3.0 接口具有高速数据传输能力（可达 5Gbps），广泛应用于机器与外部存储设备、传感器等的连接。其高速差分信号对防护器件的结电容和差分阻抗匹配要求极高。
雷卯采用多颗集成式器件防护,保证信号完整性，可滤除共模干扰， 满足IEC61000-4-2，等级4，接触放电8kV，空气放电15kV。

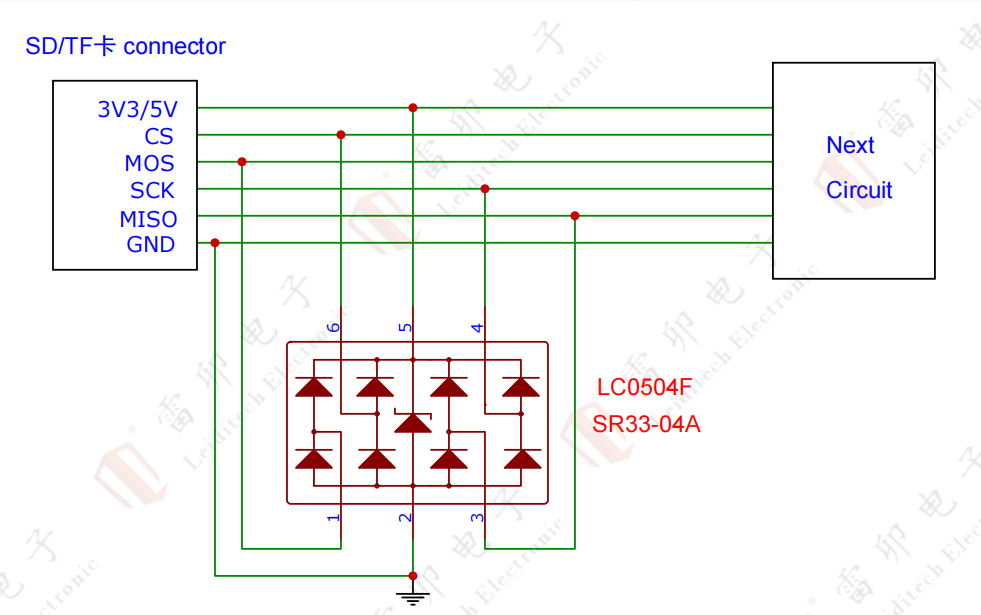

2.6存储接口
SD 卡和 TF 卡插槽用于扩展存储容量，存放系统文件或数据。热插拔操作时产生的静电放电是导致存储接口损坏的主要原因。
雷卯采用集成式器件LC0504F在 SD 卡和 TF 卡的每个信号线上并联 ESD 保护二极管，电容小于1PF，可以保证信号完整性的同时，通过静电测试。满足IEC61000-4-2，ISO10605-2 等级4，接触放电8kV，空气放电15kV。

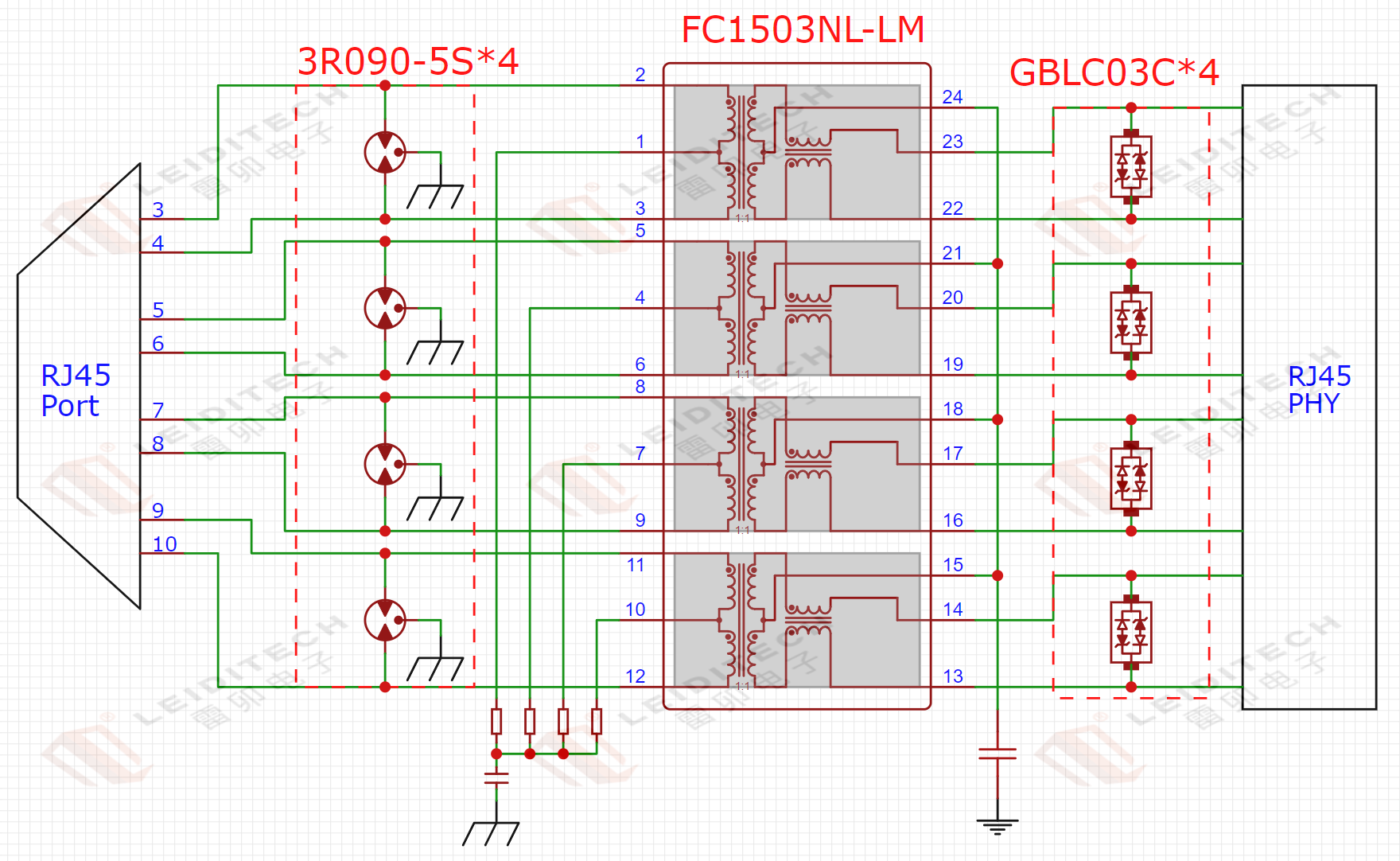

2.7以太网接口
以太网接口为机器提供稳定的网络连接，支持远程控制和数据交互。其传输速率可达 1000Mbps 甚至更高，对防护器件的性能要求极高。
雷卯电子推荐采用二级防护设计，工作稳定可靠，有效保障信号在高温条件下的完整性。符合IEC61000-4-2标准，等级4，支持接触放电与空气放电均为±30kV；同时满足IEC61000-4-5标准，10/700μs波形，40Ω阻抗，6kV电压，正负各5次测试，高温环境下信号传输稳定，无丢包现象。
三、CPAP 呼吸机 EMC优化措施
除接口专项防护外，还可通过通用优化措施整体提升 CPAP 呼吸机电磁兼容性：
l优化 PCB 布局，将控制、信号等敏感电路与功率、电机驱动等干扰源分区布设，缩短高频信号走线以减少反射与辐射；采用多层 PCB 增设电源层和地层，提升电源稳定性，同时合理规划电源线与地线，避免形成环路。
l加强屏蔽设计，设备外壳采用铝合金、不锈钢等金属屏蔽材质，对关键元器件和电路模块做局部屏蔽，并保证屏蔽结构完整，减少缝隙、孔洞带来的电磁泄漏。
l完善滤波电路，电源输入端配置电源滤波器，滤除电网谐波与浪涌干扰；信号线路依据频率特性选配适配滤波器，搭配 π 型、LC 等复合滤波结构，强化滤波效果。
l改进接地系统，采用多点、分层接地方式降低接地电阻，选用足够截面积的接地线承载大电流，并做好接地系统与其他电路隔离，防止地回路引发干扰。
四、本方案用到的雷卯（Leiditech）产品型号汇总
| 产品型号 | 产品 | 参数 | 场景 |
| 2R600TB-8 | GDT | 600V±20%， 2kA (8/20μs) | AC 电源接口浪涌防护 |
| SMBJ15CA | TVS | 15V,600W,双向，24.6A | DC电源接口 |
| SMDA05CCN | ESD | 5V,双向,28A | USB 3.0 电源口防静电 |
| LC0504F | ESD | 5V 单向 5A | 存储卡接口防静电 |
| SR33-04A | ESD | 3.3V,单向 11A | 存储卡接口防静电 |
| 3R090-5S | GDT | 90V，双向 | 千兆网防浪涌 |
| GBLC03C | ESD | 3.3V,双向,20A | 千兆网防静电 |
| ESDA33CP30 | ESD | 3.3V ,双向，8A | 物理按键防护 |
| ESDA05CP30 | ESD | 5V,双向，8A | 物理按键防护 |
| SR05 | ESD | 5V，3通道，单向，0.45pF | USB 2.0接口静电防护 |
| ULC3304P10LV | ESD | 3.3V，单向，0.28pF，4通道 | USB3.0接口防静电 |
| ULC0502P3 | ESD | 5V,单向，0.6pF，2通道 | USB 2.0 D+ D-信号防静电 |
CPAP 呼吸机作为直接关系患者生命安全的三类医疗设备，其 EMC与静电浪涌防护能力至关重要。上海雷卯电子（Leiditech）凭借十六余年的行业积累和丰富的医疗设备 EMC 防护经验，能够为 CPAP 呼吸机厂商提供从方案设计、器件选型到测试认证的全流程技术支持。
雷卯 EMC 小哥团队根据IEC 60601-1-2、YY 9706.102-2021 等医疗行业标准，针对 CPAP 呼吸机的行业痛点，推出了上述一站式防护解决方案。所有推荐产品均符合 RoHS、REACH 等环保要求，能够帮助客户快速通过各类医疗设备认证，缩短产品上市周期。
