【意法半导体(ST)】电子稳定控制 (ESC)

一、核心功能与架构

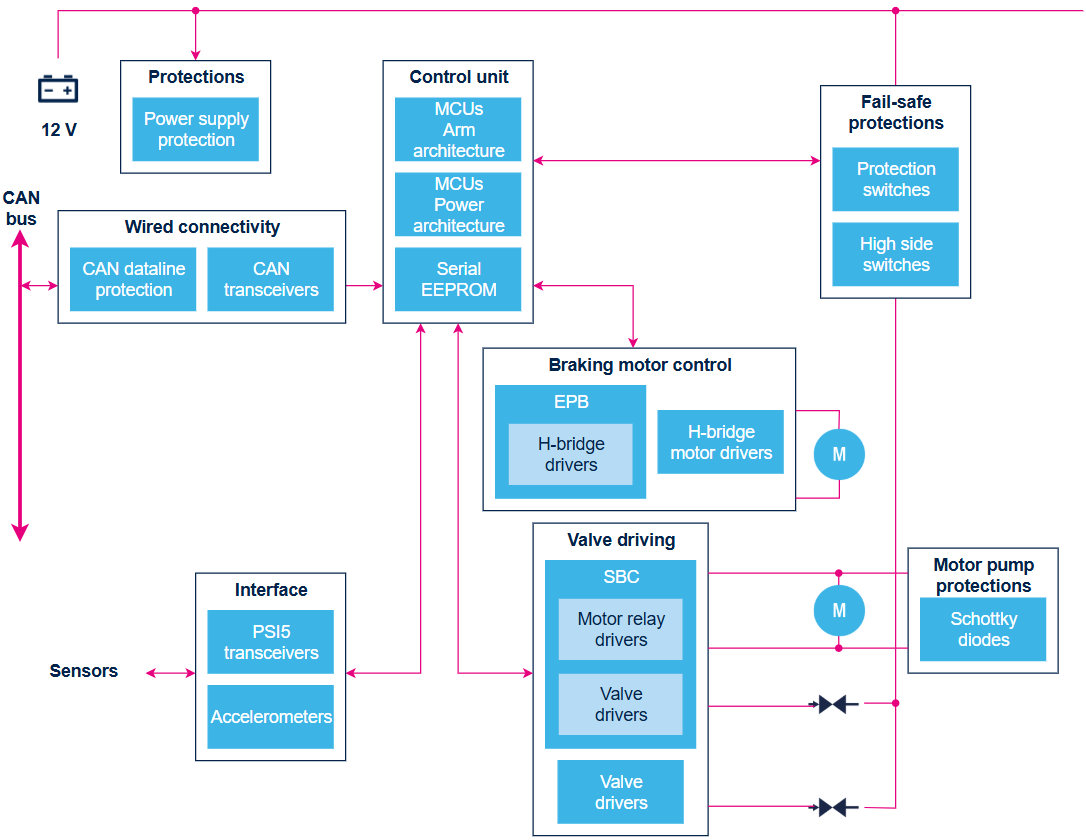

ESC 系统通过多模块协同，实现车辆动态稳定性控制与主动安全防护（系统架构见文末示意图）：

· 牵引力稳定性控制：实时检测车辆牵引力损失情况，通过对各车轮制动器的独立控制，对抗过度转向与转向不足，防止打滑，确保行驶稳定性与驾乘安全。

· BLDC 泵电机控制：采用全系列三相栅极驱动器与功率 MOSFET（含 48V 供电区），驱动 ESC 液压泵 BLDC 电机，支持 6 步或 FOC 控制，实现精准、高效的泵压调节。

· 阀驱动控制：通过系统基础芯片（SBC）集成电机继电器驱动与多路阀驱动器，对各车轮制动阀进行精准控制，实现制动压力的独立调节。

· 系统级控制：SPC5 32 位汽车微控制器（Arm / Power 架构）提供整体系统控制，配合串行 EEPROM 实现参数存储与状态记忆。

· 电源与故障安全保护：12V 供电经电源保护模块进入系统；故障安全保护模块集成保护开关与高边开关，确保系统在异常工况下的安全运行。

· 车载通信：通过 CAN 总线与整车网络通信，集成 CAN 数据线保护与 CAN 收发器，保障通信可靠性。

· 传感器接口：集成 PSI5 收发器与加速度计，连接轮速传感器、加速度传感器等，为车辆动态状态判断提供数据输入。

二、核心物料推荐与优势

1. SPC5 32 位汽车微控制器（系统控制核心）

• 核心参数：基于 Power Architecture / Arm 架构，支持 ASIL-A 至 ASIL-D 功能安全等级，集成丰富外设（CAN-FD、SPI 等），配合串行 EEPROM 实现参数存储。
• 推荐型号：SPC560P 系列、SPC584B / SPC58C / SPC58G / SPC58H 系列。
• 方案价值：提供 ESC 系统整体控制，实时处理传感器数据与执行器控制指令，满足功能安全要求，是 ESC 系统的运算与决策核心。

2. 三相栅极驱动器（BLDC 泵电机驱动）

• 核心参数：支持 6 步或 FOC 控制无刷电机的三相栅极驱动器，与 48V 网络兼容，支持 ASIL-D 功能安全，具备故障监测与诊断功能。
• 推荐型号：L9907、L9908。
• 方案价值：驱动 ESC 液压泵 BLDC 电机，实现精准、高效的泵压调节，兼容 48V 供电系统，满足高可靠性与功能安全要求。

3. 功率 MOSFET（48V 供电区功率级）

• 核心参数：车规级功率 MOSFET，覆盖 48V 供电区，低导通阻抗、高散热性能，适配 BLDC 电机逆变桥应用。
• 推荐型号：STripFET F7 系列车规级功率 MOSFET。
• 方案价值：为 BLDC 泵电机提供高效、可靠的功率开关，支持 48V 供电系统，保障 ESC 液压泵的稳定运行。

4. 系统基础芯片 SBC / 专用电源管理 IC

• 核心参数：集成多路电源管理、看门狗、电机继电器驱动与阀驱动，支持 ASIL-D 功能安全，简化系统供电与驱动设计。
• 推荐型号：L9396（SBC，多电源，ASIL-D）、L9300（U-chip，ASIL-B，集成轮速传感器接口与阀驱动）。
• 方案价值：将电源管理、继电器驱动与阀驱动高度集成，减少外围器件、简化 PCB 布局，同时满足功能安全要求，是 ESC 系统的核心集成器件。

5. CAN 收发器（车载通信）

• 核心参数：车规级 CAN 总线收发器，配合 CAN 数据线保护器件，保障 ESC 与整车网络的高速可靠通信。
• 推荐型号：L9616。
• 方案价值：实现 ESC 控制器与整车 CAN 网络的稳定通信，确保车辆动态数据与控制指令的实时传输。

6. ASSP 应用特定标准产品（阀驱动与电机驱动）

• 核心参数：灵活创新的应用特定标准产品，涵盖开关阀驱动、线性横流阀驱动、H 桥电机驱动等，支持各种系统分区。
• 推荐型号：L9301（八通道低侧 / 四低侧 + 四高侧开关阀驱动器）、L9305（四通道高精度线性横流阀驱动器，ASIL-D）、L9958（SPI 控制 H 桥，用于 DC / 步进电机）。
• 方案价值：灵活覆盖 ESC 系统中各种阀驱动与电机驱动需求，实现各车轮制动压力的精准独立调节，满足功能安全与高可靠性要求。
