在 12V、24V、48V 工业与电信母线系统中，硬件工程师经常需要一颗耐压覆盖 65V、连续输出 3A、采用 ESOP8 封装的异步降压 IC。森利威尔 SL3073 正是面向这一区间：4V–65V 宽输入，集成 260mΩ 高侧 MOSFET，采用峰值电流模式控制，并支持轻载脉冲跳跃调制（PSM）。从封装与功能定位看，SL3073 可作为 MP4560 等 ESOP8 异步降压器件的国产兼容选择，适合在既有平台上进行迁移评估。
核心定位：宽压、3A、异步 Buck
SL3073 是一款异步降压转换器，外部需要配合整流二极管、电感和输出电容构成完整 Buck 回路。其推荐输入电压范围为 4V–65V，连续输出电流可达 3.0A，峰值电流限典型值为 4.5A。高侧 MOSFET 导通电阻典型值为 260mΩ，有助于降低导通损耗。器件采用 ESOP8 封装，底部带裸露焊盘，可同时作为电气 GND 和散热路径。
对于 MP4560 类应用，SL3073 的 ESOP8 封装、使能、频率设定、外部补偿和反馈引脚定义具备相近的功能框架。实际替换时，建议重点核对引脚排列、EN 极性、RT 频率电阻、COMP 补偿网络和 BOOT 电容连接，确认外围参数后再进行板级验证。
宽输入范围与低 Dropout 能力
SL3073 的输入范围覆盖 4V 至 65V，适合 12V、24V、48V 工业总线以及汽车系统电源等存在浪涌和跌落风险的场景。其 UVLO 上升阈值约 3.8V，下降阈值约 3.6V，可防止输入不足时芯片误工作。
EN 引脚内部带 1.2μA 上拉电流源，悬空或接 VIN 即可使能；若需要更高精度的输入欠压锁定，可通过外部电阻分压设置 EN 阈值。EN 阈值典型值为 1.2V，并带 3.6μA 滞回电流，便于设计可调 UVLO。
在高占空比或输入接近输出的条件下，SL3073 可进入低 Dropout 模式。高侧 MOSFET 会尽量保持导通，当 BOOT 到 SW 电压低于约 2.39V 时，低侧 MOSFET 周期性导通约 200ns，为自举电容刷新电压。该机制使有效占空比可接近 100%，在输入缓慢下降时，输出电压能够较好地跟随输入电压变化。
峰值电流模式与轻载 PSM
SL3073 采用固定频率峰值电流模式控制。内部时钟每个周期开启高侧 MOSFET，电感电流上升；当电流达到 COMP 电压设定的阈值时，高侧 MOSFET 关断。内部斜率补偿可避免占空比大于 50% 时的次谐波振荡，适合宽输入、宽输出应用。
轻载效率方面，器件支持 PSM。当负载降低、COMP 电压降至低钳位阈值附近时，控制器进入脉冲跳跃模式，减少开关次数和栅极驱动损耗。跳过周期期间，控制器静态电流典型值为 125μA。器件整体静态电流典型值为 110μA，关断电流典型值为 0.5μA，有利于待机功耗敏感的应用。
开关频率可通过 RT 引脚外接电阻设定，范围为 100kHz 至 2MHz。例如 RT 为 200kΩ 时，典型开关频率为 500kHz。高频化可减小电感和电容体积，低频化则有利于降低开关损耗和 EMI。
保护机制与可靠性
SL3073 集成了较完整的保护功能，适合工业、电信和汽车电子中对可靠性要求较高的场景：
- 逐周期电流限制：峰值限流典型值 4.5A，限制电感电流。
- 频率折返：在过载或短路时，FB 电压下降，振荡频率按 1、2、4、8 分频降低，延长关断时间，帮助电感电流回落。
- 热关断：结温超过约 165℃ 时关断，滞回约 25℃。
- 输入欠压保护：UVLO 防止低压误操作。
- 输出过压与过载保护：提高系统异常下的安全性。
- 软启动：内部软启动典型值 2.5ms，降低启动浪涌。
- BOOT UVLO：自举电压不足时强制刷新，保证高侧驱动可靠。
这些保护并非简单堆叠，而是围绕峰值电流模式控制、频率折返和低 Dropout 自举刷新协同工作，使芯片在启动、短路、过载和输入跌落等工况下均有可控行为。
设计便利性与外围选型

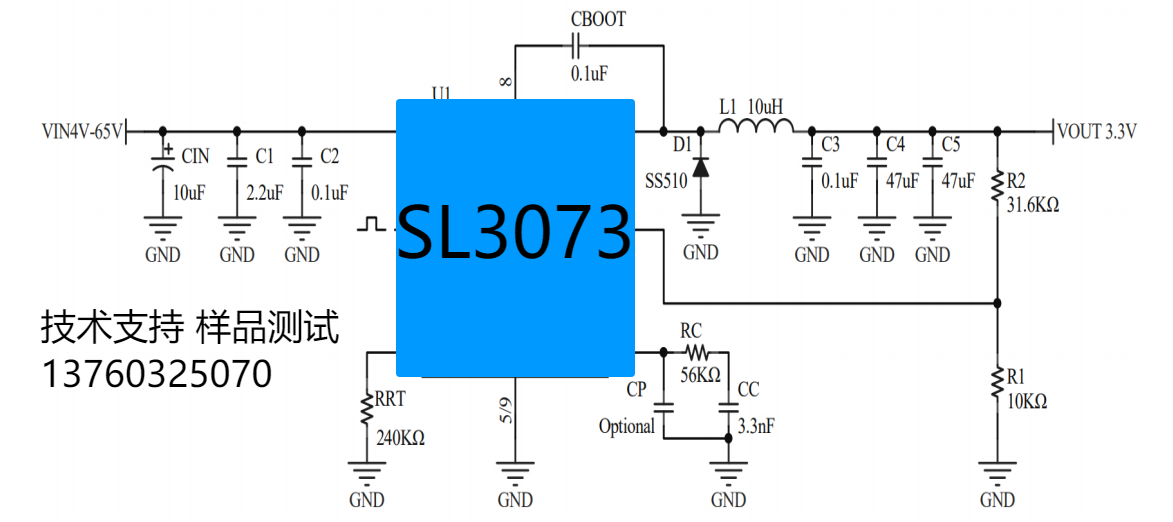

SL3073提供外部环路补偿，COMP 引脚可连接 RC 和电容网络，工程师可在环路稳定性和动态响应之间做权衡。FB 基准电压典型值为 0.8V，输出电压通过外部电阻分压设定，常见 3.3V、5V、12V 等输出均可灵活配置。
异步架构需要外接整流二极管。二极管反向耐压应高于最大输入电压，电流额定值应高于最大负载电流。电感需根据开关频率、输入输出条件和纹波要求选择，饱和电流应高于峰值电感电流。输入侧建议使用 0.1μF 高频去耦电容和大于 10μF 的 bulk 电容；输出侧建议使用低 ESR 陶瓷电容，以满足纹波和 RMS 电流要求。
PCB 布局方面，输入电容和输出电容应尽量靠近芯片，SW 节点走线要短而宽，以降低电压尖峰和 EMI。反馈走线应远离电感和 SW 等噪声节点。ESOP8 的裸露焊盘应连接到 GND 平面，兼顾电气回路和散热。
兼容性与国产特点
森利威尔 SL3073 的国产化意义在于，它以 65V 耐压、3A 输出、ESOP8 封装、可调频率和外部补偿等特性，覆盖了 MP4560 等器件常见的异步降压应用区间。对于希望导入国产器件的硬件团队，SL3073 可作为功能对标和兼容评估对象，但替换前仍需核对引脚定义、EN 阈值、RT 频率曲线、COMP 补偿参数和 BOOT 电容连接，避免直接照搬外围。
其国产特点体现在宽压工艺、集成高压侧 MOSFET、轻载 PSM 和完整保护组合上，适合需要本土供应链和长期供货考量的项目。
典型应用场景
SL3073 适用于：
- 12V、24V、48V 工业与电信电源系统；
- 工业自动化与电机控制电源；
- 汽车系统电源；
- 高压输入到低压输出的电源转换；
- 需要 3A 连续输出、宽输入、低 Dropout 和轻载高效的 Buck 应用。
总体来看，森利威尔 SL3073 以 4V–65V 输入、3A 输出、ESOP8 封装、峰值电流模式、PSM 轻载高效和可调频率/补偿为核心，面向 MP4560 类异步降压应用提供了国产兼容路径。对硬件工程师而言，它是一颗需要按数据手册完成外围选型、热设计和布局验证的宽压 Buck 控制器，适合工业、电信、汽车和高压电源转换等场景。
