应用背景 Application Background

本款水泵控制器专为直流无刷电机驱动的泵类电动工具设计。用户仅需接通电源，即可开始抽水工作，使用场景主要集中在日常供水、农业灌溉、工业排水等场景。本方案支持上位机调试，借助上位机的参数实时显示功能，可高效辅助开发者完成产品开发，大幅提升方案开发效率。

方案特点 Features of the plan

工作电压：DC21-95V
恒定工作电流：9A（可根据需求进行调整）
使用温度：-20℃-120℃
控制方式：实物直接调试、上位机调试
电机控制方式：无位置传感器方波控制
最大支持转速：0~45000eRPM/min
保护功能：过压保护、欠压保护、堵转保护、过流保护、缺水保护
本款控制器具备工况自适应匹配算法，可根据实际工况自动调节转速和扭矩，使水泵始终保持最佳工作状态。并且控制器具备多种保护功能，让每一次运行都稳定可靠，使用无忧。对比常见的220V交流水泵，本款直流无刷水泵控制器具有转速更稳定、寿命更长，无需额外电源的优势；即使遇到再恶劣的环境，也能帮你从容处理复杂工况。

整体解决方案 Overall solution

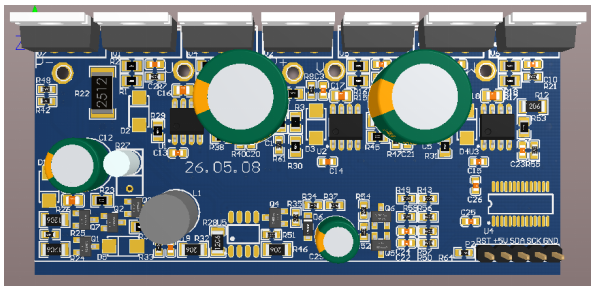

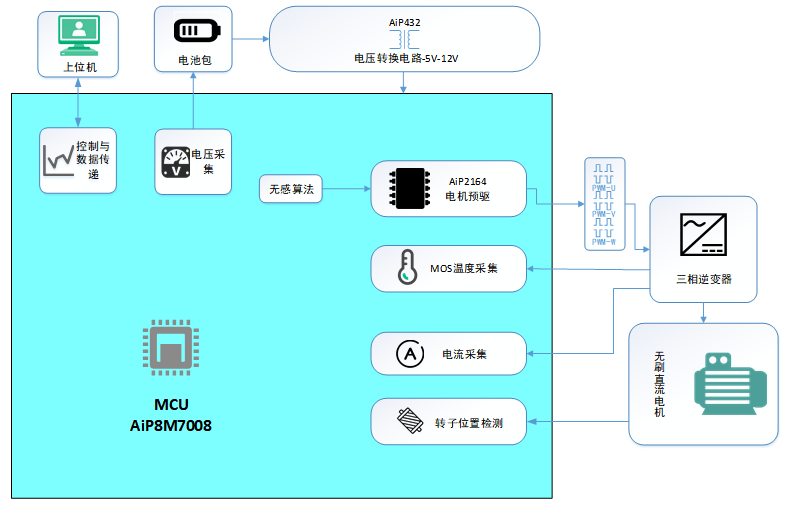

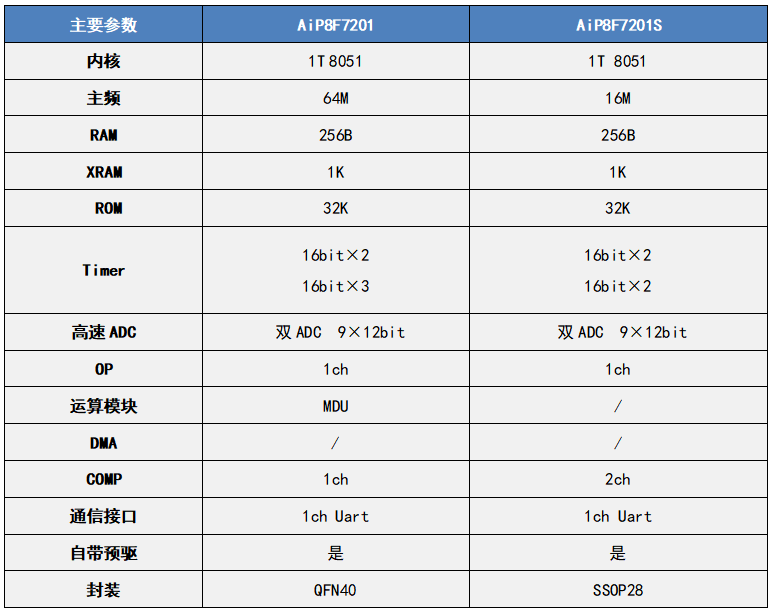

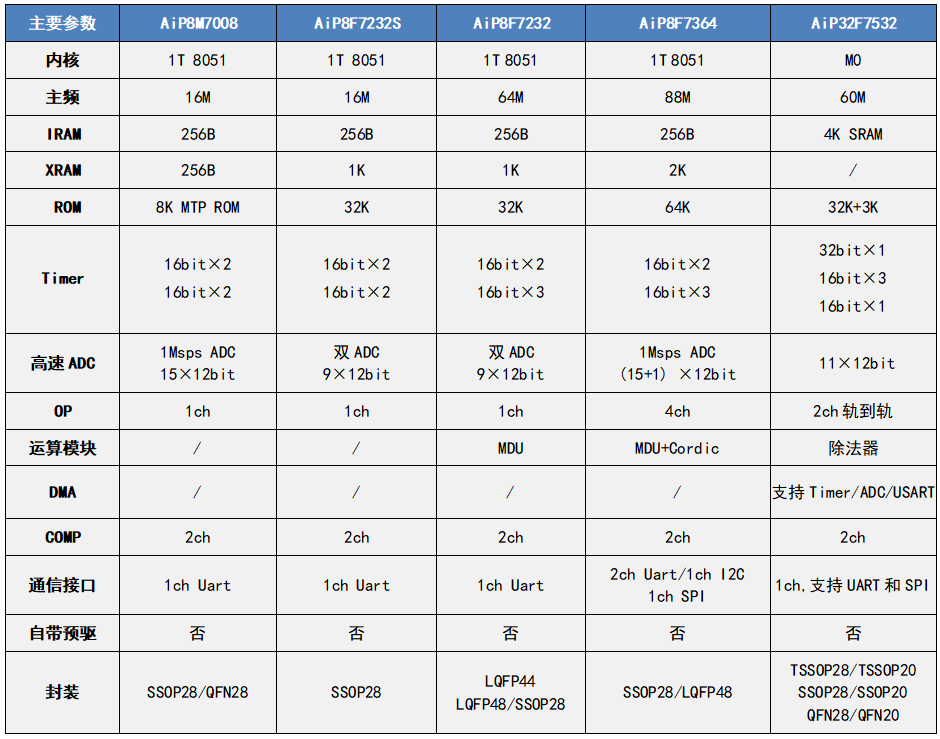

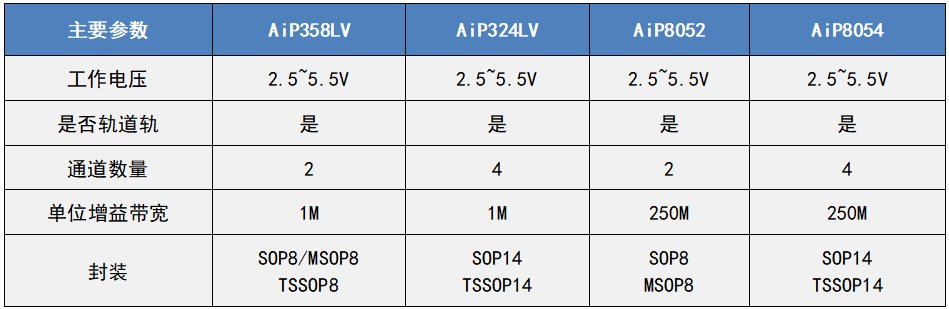

该方案采用我司AiP8M7008芯片， AiP8M7008是一款电机专用8051内核MCU,内置256B的XRAM，256B的IRAM，8K的MTP ROM，并且内部集成了多种电机专用外设：多功能定时器模块，1路运算放大器，2路比较器，15通道12-bit高速ADC，支持UART通信。MCU外围电路简单，布板方便，能够快速二次开发并投入量产。

该款水泵控制器具备速度环和恒流环功能，借助我司自研电机控制算法，可自动适配最佳工况，让用户在使用时省事省心。此外，该款控制器支持上位机调试，用户可对电机的启动参数进行在线调整，根据上位机的数据反馈，高效调整启动参数，方便更换电机和二次开发；控制器在运行过程中，还能实时监控运行参数变化，便于快速问题定位和优化。
