STM32F103C8T6单片机+1.8寸TFRT液晶屏+LM358运放+TLC5615（DA转换器）+电流转电压模块+220V转9V变压器+LM7805稳压电路。
1、采用STM32F103C8T6单片机作为主控。
2、采集测量普通二极管及稳压二极管电压电流，TFT液晶绘制伏安特性曲线。
3、采集电阻电压电流，TFT液晶绘制电阻伏安特性曲线。
4、按键控制测量开关，自动测量判断二极管种类，普通二极管正向导通电压及稳压二极管反向稳压电压，电阻阻值测量。
根据本资料做出实物功能演示：https://v.youku.com/v_show/id_XNTk0NTc1MDg2OA==.html?spm=a2hcb.profile.app.5~5!2~5~5!3~5!2~5~5!2~5~A

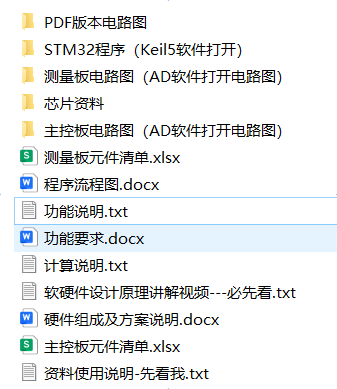

附件资料内容：
