水泥混凝土具有耐久性好、抗压强度高等优点，被广泛应用于基础建设、桥梁等大型建筑工程。水泥的水化特性决定着混凝土结构的密实度、抗压折强度等物理性能，由于水化不充分及疲劳损伤等原因，水泥混凝土内外部会出现麻面、蜂窝和裂缝等缺陷，研究水泥浆体结构的形成并建立一种水泥混凝土损伤检测的系统是具有重要意义的。压电超声传感器因其结构简单、成本低廉、适应性好，是目前在混凝土无损检测中应用最广的超声传感器。
安泰电子ATA-2000系列高压放大器，其最大输出电压1600Vpp，带宽范围DC~1MHz能够驱动市面上大部分压电超声传感器。并且其他需要交流大电压信号的科学实验也适配。
实验名称：混凝土损伤超声检测
实验原理：
采用信号发生器激励压电超声传感器，使其发射超声信号，超声信号在混凝土中传播，携带混凝土内部信息，被另外的压电超声传感器接收。与相同条件下没有损伤的混凝土相比，超声波在有缺陷的混凝土内传播时，由于超声波遇到产生的缺陷时会产生绕射现象，使其传播路径变的复杂，从而导致超声波在混凝土中的传播的时间、波形的幅值及频率都会发生改变，分析其变化情况判断混凝土的损伤状况。

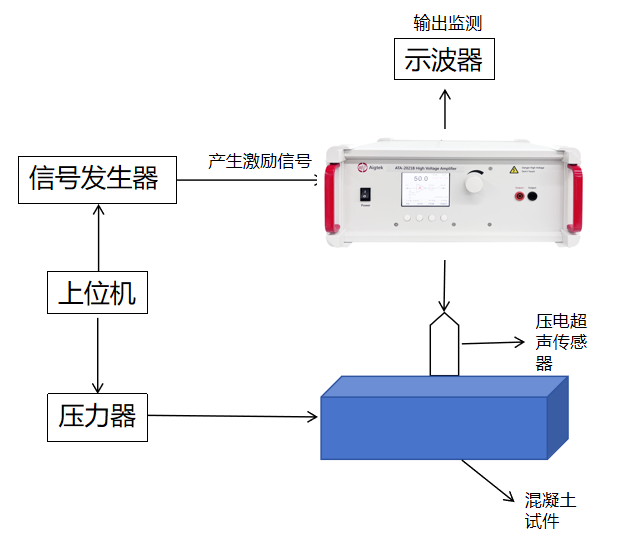

实验框图：

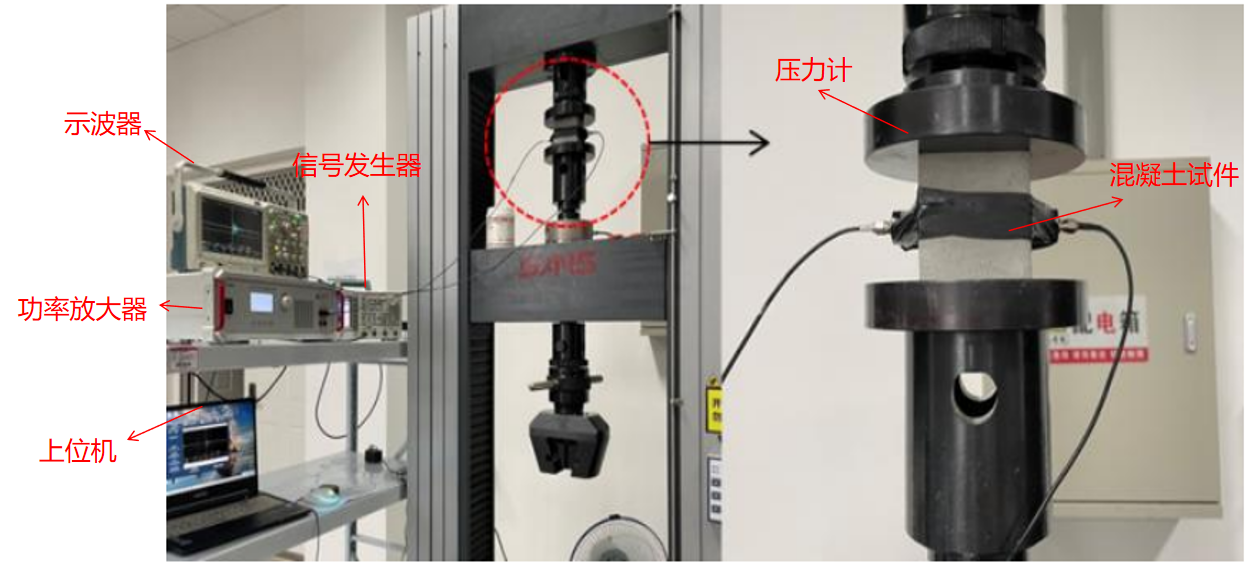

实验实拍图：
实验过程：
信号发生器驱动压电超声传感器，使其发射超声信号，超声信号在测试混凝土试件中传播，携带混凝土内部信息，被另外的压电超声传感器接收。同时，使用压力机为测试混凝土试件施加不同的压力，使混凝土出现裂纹，测试不同裂纹下的压电传感器接收到的回波情况。
实验结果：
使用压电超声传感器发射电信号的同时，给混凝土试件施加不同的力对混凝土试件进行破坏，在不同力的作用下，混凝土内部产生裂纹，出现了裂纹后通过示波器可以明显观察到超声波信号发生反射、折射现象，波形相互叠加，接收信号出现多个波包。
应用方向：建筑、通信工程、工业
应用场景：地质探测、建筑损伤检测等
产品推荐：ATA-2000系列高压放大器
图：ATA-2000系列高压放大器指标参数
