光耦合器（Optocoupler），也称为光隔离器，是一种通过光信号进行电气隔离的电子元件。光耦的基本原理是利用发光二极管（LED）将输入信号转化为光信号，然后通过光接收器（如光电晶体管或光电二极管）将光信号转换回电信号，从而实现信号的传输和电气隔离。光耦在现代电子设备中具有广泛的应用，尤其是在需要电气隔离和信号传输的场合。本文将深入探讨光耦的输入输出关系、工作原理、特性以及在实际应用中的重要性。
一、光耦的基本结构与工作原理
光耦的基本结构主要由三个部分组成：输入端、隔离介质和输出端。
输入端：通常由一个发光二极管（LED）构成。当输入信号施加在LED上时，LED会发出光信号。
隔离介质：LED发出的光信号通过隔离介质（通常为空气或光学材料），提供电气隔离，防止高压信号对低压电路产生干扰。
输出端：光接收器（如光电晶体管或光电二极管）接收来自LED的光信号，并将其转换为电信号输出。
在这一过程中，光耦的输入与输出之间形成了一个电气隔离的桥梁，使得高压电路与低压电路能够安全、有效地进行信号传输。
二、光耦的输入输出关系
光耦的输入输出关系可以通过以下几个方面进行探讨：
1.输入信号的特性
光耦的输入端通常接收直流电压信号。输入信号的特征包括：
电压范围：光耦的输入电压范围通常在1.2V到30V之间，具体取决于不同类型的光耦，设计时需根据实际需求选择合适的光耦。
电流要求：输入LED的工作需要一定的电流（通常在几毫安到几十毫安），输入信号必须能够提供足够的电流以驱动LED发光。
2.输出信号的特性
光耦的输出端一般由光电晶体管构成，其输出信号特征包括：
输出电压：光耦的输出电压与输入信号的强度、LED的发光强度和光电晶体管的响应特性有关。输出电压通常会在几伏到几十伏之间。
输出电流：光耦的输出电流由接收光信号的光电晶体管决定，输出电流与输入电流成正比关系。光耦的增益（CTR，CurrentTransferRatio）是一个重要参数，表示输出电流与输入电流之间的比值。
3.输入与输出的关系

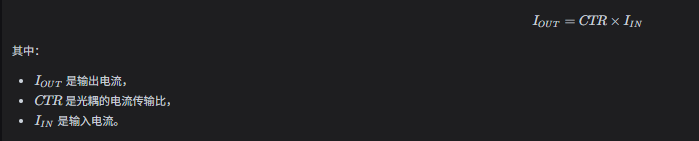

光耦的输入与输出之间的关系可以用以下公式表示：
从公式中可以看出，输出电流是输入电流的函数，且受光耦增益的影响。合理选择光耦的CTR值对于实现期望的输出信号至关重要。
三、光耦的特性
光耦的输入输出关系受到多种因素的影响，包括：
增益特性：光耦的增益（CTR）是影响输入输出关系的关键因素。不同型号的光耦，其CTR值可能存在较大差异，通常在20%到1000%之间。选择合适的光耦能够确保系统的可靠性和稳定性。
响应时间：光耦的响应时间（即从输入信号变化到输出信号变化所需的时间）直接影响信号的传播速度。现代光耦的响应时间一般在几十微秒到几毫秒之间。
温度影响：光耦的性能受温度变化的影响，温度升高可能导致CTR下降，因此在设计电路时需要考虑环境温度对光耦性能的影响。
电源电压：光耦的输入和输出特性在不同的电源电压下可能会有所不同，因此在实际应用中需确保电源稳定，以维持光耦的正常工作。
四、光耦的应用实例
光耦在电子设备中有广泛的应用，以下是一些典型应用实例：
电源管理：在开关电源中，光耦用于提供电气隔离，确保高电压侧与低电压侧之间的信号传输，同时保护控制电路的安全。
信号隔离：在工业控制系统中，光耦用于将控制信号隔离，防止噪声和高电压对控制系统的影响。例如，在PLC（可编程逻辑控制器）中，光耦可以实现输入信号的隔离和处理。
数据通信：在计算机和网络设备中，光耦用于隔离不同设备之间的信号，确保数据传输的安全与稳定。在光纤通信中，光耦有助于实现光电转换，促进信号的传输。
家电控制：在智能家电中，光耦用于隔离用户输入与控制电路，确保家电设备的安全运行。例如，在智能冰箱或洗衣机中，光耦可以有效隔离传感器和控制器之间的信号。
汽车电子：在汽车电子系统中，光耦用于实现不同模块之间的信号隔离，提升系统的可靠性和安全性。例如，光耦可用于发动机控制单元（ECU）和传感器之间的信号传输。
五、光耦技术的未来发展
随着电子行业的快速发展，光耦技术也在不断演进。未来光耦的发展趋势主要体现在以下几个方面：
高性能光耦：未来光耦将朝着更高的增益、更快的响应速度和更低的功耗方向发展，以满足新一代电子设备的需求。
集成化设计：随着小型化和集成化设计趋势的加强，光耦将与其他电子元件集成在一起，形成更为紧凑的解决方案。
智能化：未来光耦可能会结合智能传感技术，实现更为复杂的数据处理和控制功能，提高系统的智能化水平。
环保与可持续性：随着环保意识的增强，光耦的材料选择和生产工艺将更加注重可持续性，推动绿色电子设备的发展。
多样化应用：随着物联网、人工智能等新兴技术的发展，光耦的应用范围将不断扩大，涉及到更多新兴领域。
六、结论
光耦作为现代电子设备中的重要组件，其输入与输出的关系直接影响着系统的性能和可靠性。通过深入理解光耦的工作原理、输入输出特性及其应用实例，可以更好地应用光耦技术来解决实际问题。展望未来，光耦技术将继续发展，为实现更高性能、更安全和更智能的电子设备提供坚实的基础。
