超声换能器，本质上是电能与声能的转换器。其核心压电材料（如PZT、PMN-PT）有一个关键特性：在外加电场下会发生形变，从而推动介质产生超声波。然而，要让换能器输出足够强度、高分辨率的声波，尤其是驱动难以形变的硬质压电陶瓷，普通电压远远不够。

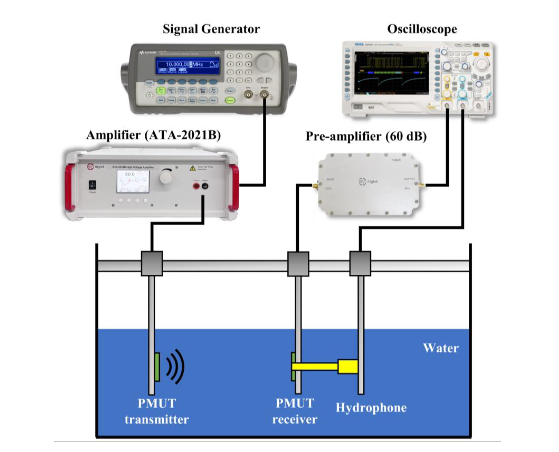

图：压电微机械超声换能器用于声纳成像应用研究
高压放大器在此破解了三大核心难题：
第一，提供足够的“推力”。根据压电方程，换能器的输出声压与驱动电压直接相关。在医疗超声成像中，要获得深部组织的清晰图像，或在工业清洗中产生空化效应，往往需要数百至数千伏的瞬态高压脉冲。高压放大器正是将信号源毫伏级的指令，无损放大为这股强劲的“电推力”。
第二，实现精准的“控制”。现代超声技术早已超越简单的“发射-接收”。无论是相控阵超声的波束偏转与聚焦，还是高频超声成像所需的短脉冲，都对驱动信号的波形纯度、上升沿速度（可达纳秒级）和时序精度提出了严苛要求。高性能高压放大器能生成近乎理想的脉冲或连续波，确保声波形态的精确可控。
第三，匹配复杂的“负载”。换能器并非纯电阻，其阻抗随频率剧烈变化。在宽带或高频工作时，阻抗失配会导致能量反射，严重降低效率和损伤放大器。先进的高压放大器集成了自适应阻抗匹配网络，能动态优化输出，确保电能最大限度转化为声能。
应用纵览：高压放大器驱动的声学革命
1.医疗超声：从诊断到治疗的跨越
在超声治疗领域，如高强度聚焦超声肿瘤消融系统，需要将超声能量精确汇聚于一点。这依赖于多通道高压放大器对数百个阵元进行独立的相位与幅度控制，其通道间的一致性（增益误差<0.1dB）直接决定了焦斑的锐利程度与治疗的安全性。
2.工业无损检测：透视材料的“火眼金睛”
在航空航天复合材料检测中，相控阵超声是主流技术。高压放大器负责驱动阵列换能器的每个晶片，通过精确控制延时法则，实现声束的电子扫描、偏转与动态聚焦，无需移动探头即可完成复杂结构件的快速C扫成像。国内自主研发的检测系统，其高压发射模块已可实现128通道同步驱动，延时精度达2纳秒。

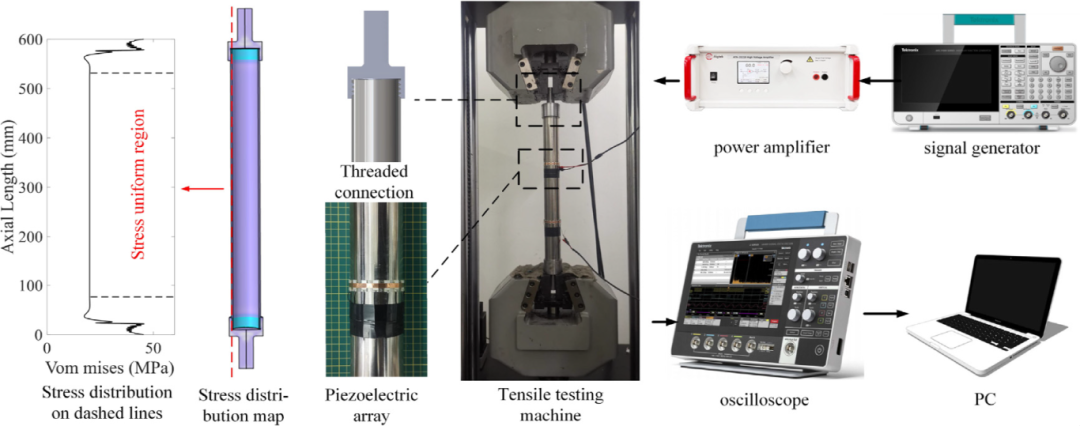

图：导波的管道轴向应力测量实验
3.工业清洗与处理：微观世界的“力量风暴”
在半导体硅片或精密光学元件的清洗中，兆声清洗技术利用高频超声波产生剧烈的微射流和空化效应。其核心是能稳定输出高频（通常800kHz-2MHz）、高压正弦波的高压功率放大器。其频率稳定性决定了空化效应的均匀性，直接影响清洗效果与工件安全。

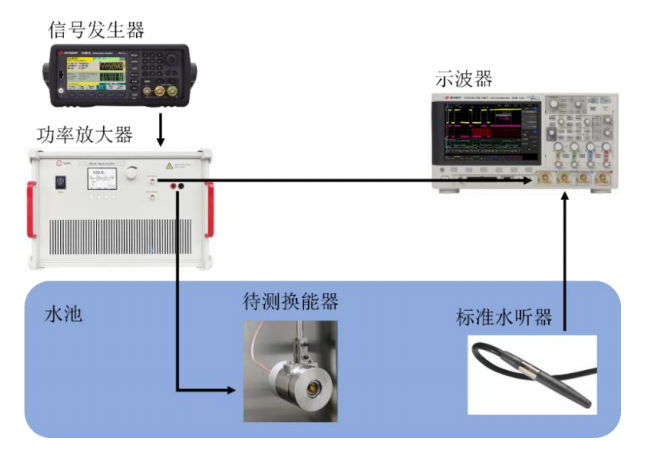

图：水声发射换能器测试
4.水下声学与前沿科研
从舰船声呐到海底地形测绘，大功率水声换能器需要数千伏电压、数千瓦功率的驱动能力。专用的水声功率放大器采用独特的拓扑结构，以应对换能器巨大的容性负载和恶劣的海洋环境。在声学超材料、粒子操控等前沿实验室，可编程任意波形高压放大器更是不可或缺，用于探索声波的复杂调控与物质相互作用。
图：ATA-2000系列高压放大器指标参数
从洞察人体奥秘的医学影像，到探查金属疲劳的工业探伤；从清洗芯片的微纳工艺，到沟通深海的声学阵列——每一次超声能量的精准释放与塑造，都始于高压放大器那一瞬精密的电驱动。它已不仅是电路中的一个功能模块，更是连接数字控制与物理声场、决定众多高端系统性能天花板的关键使能技术。
