MS2202AB-M15开关麦:专为紧凑型雾化器设计的MEMS气流开关传感器

1小时前
166
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

一、基础概念:什么是MEMS开关麦?

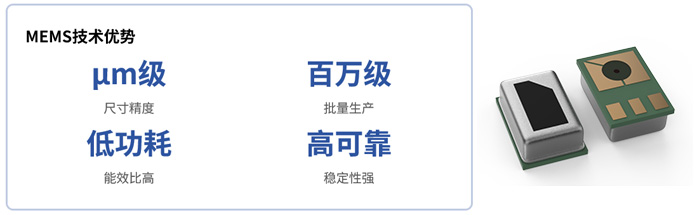

MEMS开关麦

1. 什么是开关麦(Switching Microphone)? MS2202AB-M15 是一款电容式 MEMS 气流压力开关传感器。

功能定义: 它不输出连续的气压数值,而是提供一个简单的“决策信号”(是/否、开/关)。

工作机制: 基于微机电系统MEMS)技术,利用气流引起的微米级薄膜形变导致电容变化,通过内部 ASIC 芯片监测,当压力达到预设阈值(Set Point)时,输出开关信号(如电平翻转)。

2. 关键技术名词解释

MEMS (微机电系统): 将微机械结构(传感器)、微执行器及信号处理电路集成在单块硅芯片上的微型系统。

电容式 (Capacitive): 传感原理。通过检测极板间电容的变化来感知物理量,而非电阻或热学变化。

二、 核心工作原理

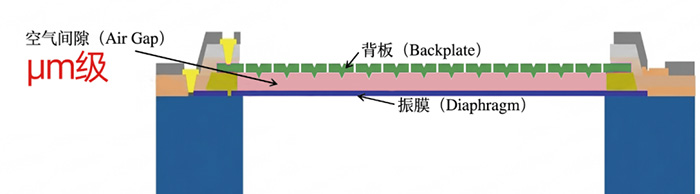

1. 物理结构(三要素) MEMS芯片内部包含一个可变电容器结构:

振膜 (Diaphragm/可动电极): 纳米极薄的硅膜,随压力自由振动。

背板 (Backplate/固定电极): 刚性多孔硅板,允许声波/气流通过。

空气间隙 (Air Gap): 振膜与背板之间的微米级空隙。

2. 工作流程(物理-机械-电学转换)

感压: 气流压力使 MEMS 膜片产生形变,改变空气间隙,从而改变电容值。

比较: 内部 ASIC 芯片读取电容变化,并将其与预设的压力阈值进行比较。

判决与执行:

若压力 > 设定值:输出状态翻转(例如:低电平 →→ 高电平)。

若压力 < 设定值:输出状态恢复(例如:高电平 →→ 低电平)。

3. 与传统传感器的区别

特性

MS2202AB-M15 (开关麦)

普通电容式 MEMS 压力/气流传感器

输出信号

数字开关信号 (ON/OFF, High/Low)

连续的模拟电压或数字数据 (压力值)

核心功能

监控与控制 (“压力是否达标?”)

测量 (“压力数值是多少?”)

系统需求

自带阈值判断,外围简单

需 MCU 持续读取数据并计算

应用优势

系统简单,无需复杂软件算法

使用灵活,但开发复杂

三、MS2202AB-M15 性能特点与优势

该型号采用 2.7 x 1.8 mm 封装,专为解决传统方案痛点而设计。

1. 高可靠性 ASIC 设计

彻底解决 MCU 方案常见的死机现象。

解决了因电压低于临界值导致的芯片无法复位问题。

2. 核心性能优势

高防油/防腐蚀: 相比驻极体传感器,能更好抵抗烟油酸性物质挥发,寿命更长。

耐高温 SMT: 可承受 260℃ 高温自动化回流焊,生产效率极高。

高一致性与稳定性: MEMS 工艺保证了比驻极体更高的产品集中度,提升用户口感一致性。

极速响应与低滞后: 硬件比较速度远快于 MCU 的“采样-计算”流程;开关动作点重复性好。

安全机制:

防自燃: 智能电容变化判别,容错率高,带防自启自检机制。

低温漂: 对温度变化不敏感,优于压阻式方案。

超时保护: 内部强制最长吸烟时间,增加安全性。

系统简化: 省去 MCU 的 ADC 和判断逻辑,直接输出数字逻辑信号,降低开发难度与外围成本。

四、 工程应用指南与注意事项

虽然 MS2202AB-M15 性能优越,但由于 MEMS 的精密性,在工程设计与生产中需严格遵守以下规范:

1. PCB 设计与布局

热源隔离: 布局应远离发热丝、MOS 管,防止高温导致 ASIC 误判。

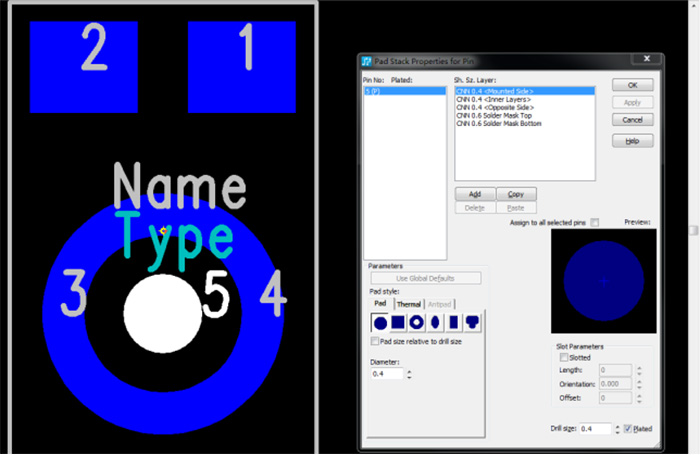

开孔设计: 底部 PCB 开孔尺寸建议 0.4mm,做无铜孔

阻焊设计: 建议孔的上下两层绿油开窗,防止印绿油时偏置堵孔。

电路防护: 建议在 OUTPUT 端并联一个 10k~100k 的下拉电阻到地。防止 SMT 贴片时 GND 虚焊导致端口浮空自动输出。

2. SMT 组装与生产

锡膏选择: 若组装成 $Phi$6.0 咪头,请使用复位 PCB 并配合 3.0 银锡膏

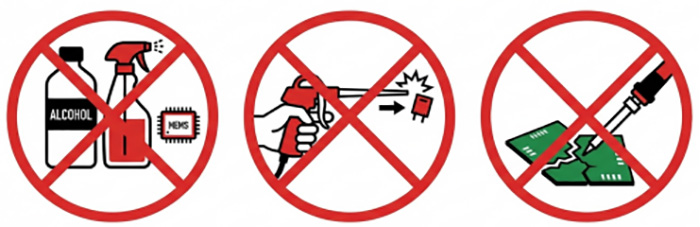

禁止操作:

禁止使用洗板水或酒精清洗(液体会破坏 MEMS 结构)。

禁止使用气枪对着进气孔除尘(强气流会击穿振膜)。

禁止使用冲落的 PCB 板材(防止虚焊)。

防油加强: 建议在 2718 封装焊盘底部四周点胶,或外围增加金属外壳,增强密封防油性能。

3. 结构与气道设计

气密性: 必须确保进气通道通畅且无泄漏,防止漏油直接进入开关麦内部。

特殊场景: 针对密闭气道产品(仅吸嘴和进气口两通道),当塞入防漏油塞且底部进气关闭时,首次开机的相对复位时间会较长,属正常物理现象。

4. 常见挑战与应对

静电防护 (ESD): MEMS 芯片极脆弱,全流程需严格防静电。

应力保护: 安装时严禁对封装施加过大机械应力。

非线性补偿: 虽然电容与间距成反比导致非线性,但内部 ASIC 已完成线性化补偿,用户无需处理。

总结: MS2202AB-M15 利用先进的 MEMS 技术,将复杂的压力检测简化为可靠的“开/关”信号。在正确处理 PCB 布局与生产防护的前提下,它能为紧凑型雾化器提供比传统驻极体更耐用、更安全、一致性更好的吸气检测方案。
