GP9312：实现高精度隔离采集0-10V/4-20mA信号的专用芯片解决方案

在工业自动化、电机驱动、过程控制等领域，稳定可靠地采集0-10V或4-20mA这类标准模拟信号是核心需求。然而在工业现场环境复杂，电磁干扰、地环路、高压浪涌等问题时刻威胁着采集系统的安全与精度。传统的分立方案设计复杂，精度和稳定性难以兼顾。针对这一痛点，客益微电子推出的GP9312芯片，是一颗专为高精度、高可靠性隔离采集场景设计的模拟信号转PWM信号转换器（APC），为工程师提供了一个简洁、高效且高性价比的终极解决方案。

一、 核心功能：高精度线性转换，化繁为简

GP9312的核心功能非常明确：将输入的模拟信号线性地转换为占空比0%-100%的PWM信号输出。这颗芯片相当于一个“PWM输出的ADC”，其转换线性度误差小于0.2%，确保了信号转换的高保真度。

广泛兼容的输入信号：一颗芯片即可支持0-10V电压、0-20mA/4-20mA电流、PWM信号以及电位器输入。通过简单的引脚（VISEL）配置，即可在电压、电流、PWM三种输入模式间轻松切换，极大提升了系统设计的灵活性。

稳定的PWM输出：输出PWM频率标准为100Hz或500Hz（可定制），高电平为5V，并提供了互补的PWMA和PWMB两路输出，可直接驱动光耦、隔离芯片或MCU，轻松实现电气隔离。输出频率误差小（±5%），抖动低（典型值0.05% p-p），信号纯净稳定。

灵活的末端处理：芯片内置多种输出曲线模式，特别是C1C1模式，能在输入信号低于1%或高于99%满量程时，将输出占空比钳位在1%和99%。这一功能确保了PWM信号在全量程范围内永不丢失，极大简化了后端MCU的PWM捕获程序设计，提升了系统鲁棒性。

二、 何以实现“隔离采集”？专用芯片的桥梁作用

GP9312本身集成了高精度的信号转换功能，而“隔离”的实现则依赖于其输出的PWM信号特性。PWM是一种数字开关信号，非常适合通过光耦、数字隔离器或隔离变压器进行隔离传输，且成本远低于隔离型ADC或隔离运放方案。

GP9312在其中扮演了关键的前端预处理角色：

信号标准化：它将来自传感器或变送器的各种模拟信号，统一转换为标准、稳定的PWM信号。

提升抗干扰能力：PWM信号相比模拟信号，本身抗干扰能力更强。再结合GP9312输出端的简单RC滤波，能有效抑制高频噪声。

简化隔离设计：工程师只需选择一款通用的光耦或数字隔离器来处理5V PWM信号，即可轻松构建完整的隔离采集回路，无需再处理脆弱的小信号模拟量隔离难题。

三、 坚固耐用，为工业环境而生

作为一款工业级芯片，GP9312在设计上充分考虑了严苛的应用环境：

宽电压供电：10.8V至32V的宽电源电压范围，可直接从常见的12V或24V工业电源取电，适应性强。

宽温工作：工作温度范围达-40℃ 至 125℃，满足绝大多数工业场合的需求。

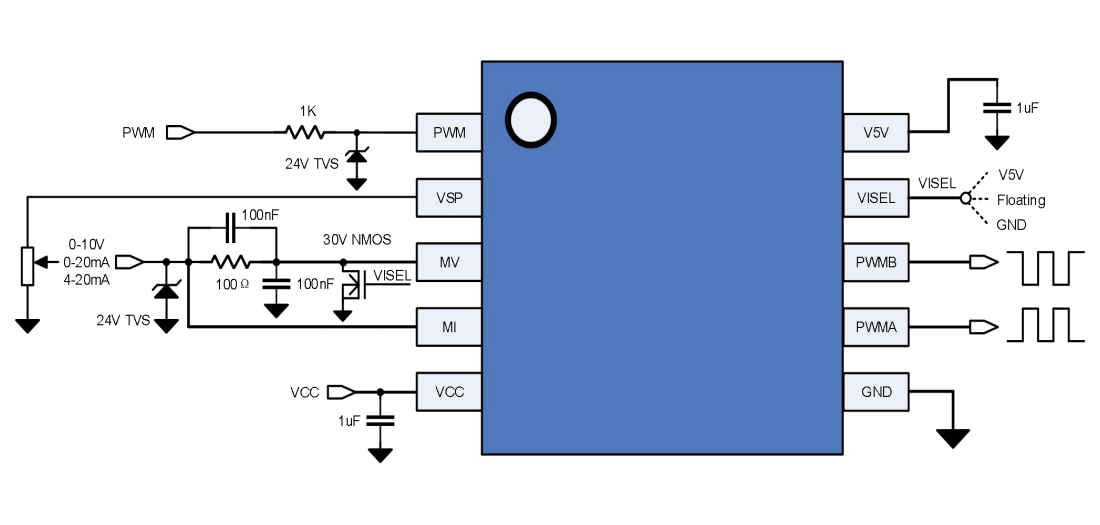

内置保护与驱动：芯片提供10.5V的VSP输出，可直接为外部电位器供电；内部5V LDO可为自身电路提供稳定电源。数据手册中详细提供了包含TVS、RC滤波、防反灌电阻、MOS管隔离在内的多级输入保护电路参考，指导用户构建抗浪涌、防误接的坚固前端。

四、 典型应用场景

GP9312是以下应用的理想选择：

隔离模拟量采集模块：作为现场仪表信号进入PLC或DCS系统的隔离接口单元。

电机调速：采集外部0-10V或电位器调速信号，转换为PWM驱动电机驱动器，适用于变频器、风机水泵调速。

EC风机调速：直接处理PWM或模拟调速信号，实现精准控制。

工业过程控制：将流量、压力、温度变送器的4-20mA信号隔离转换为PWM，送入控制系统。

总结

GP9312不仅仅是一颗信号转换芯片，更是一个面向工业隔离采集应用的系统级解决方案。它通过将复杂的模拟信号调理、高精度转换和PWM生成功能集成于一颗小小的MSOP10封装芯片中，帮助工程师省去了大量外围电路设计，显著降低了BOM成本和布板空间，同时凭借其高精度、高可靠性和灵活性，确保了最终产品的优异性能。如果您正在为模拟信号隔离采集的设计而烦恼，GP9312无疑是您值得信赖的专用选择。
