AS8132低成本DP转HDMI4K30方案解析(可直接打样生产）

在消费电子、工控显示、便携拓展坞等领域，DisplayPort转HDMI转换器已成为基础刚需配件。面向4K@30Hz入门级高清转接市场，AS8132单芯片方案凭借高集成度、极简外围电路与显著成本优势，成为中小批量量产与国产化替代的优选方案。本文从项目介绍、实现流程、硬件设计与固件/配置逻辑展开，为工程师提供可直接落地的技术参考。

一、方案/项目介绍

AS8132是一款DP转HDMI4K30专用协议转换芯片，兼容DP1.2输入、HDMI1.4输出，最高支持3840×2160@30Hz分辨率，内置信号均衡、时钟恢复、EDID处理与ESD防护，可实现音视频同步输出。方案定位低成本、小体积、免驱、高稳定性，适用于转接头、短线、拓展坞、工控转接板等产品。

核心亮点：

单芯片完成转换，无需外挂CPU/MCU；

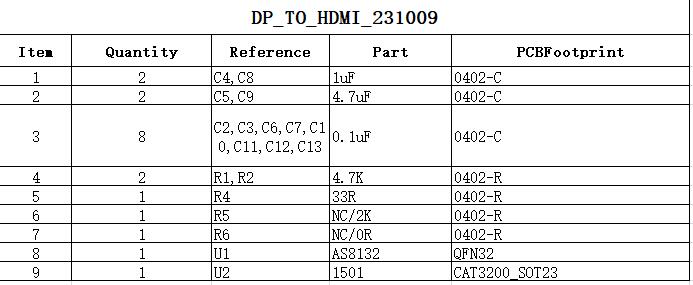

外围仅少量阻容，BOM成本大幅降低；

支持HDCP1.4、即插即用、多系统兼容；

工业级稳定性，适合量产交付。

二、项目描述

本项目目标：基于AS8132实现DP输入→HDMI输出的4K30转换，满足：

1. 分辨率：4K30/2K60/1080P60向下兼容；
2. 接口：DP Source→HDMI Sink；
3. 音频：I2S/PCM转HDMI音频输出；
4. 形态：两层PCB、小尺寸、低成本；
5. 量产：SMT友好、调试简单、良率高。

三、实现过程（硬件为主，标准无代码量产型）

AS8132为硬件配置型转换芯片，量产方案通常无固件烧录、无代码开发，通过硬件引脚配置工作模式，降低开发门槛。

1）信号链路

DP信号输入→内置均衡/判决→格式转换→TMS输出→HDMI显示设备

2）电源设计

芯片内置LDO，外部仅需提供3.3V主供电，1.2V/1.8V内核由芯片内部生成，减少电源器件。

3）时钟与EDID

内置PLL与振荡器，无需外部晶振；内置EDIDROM，可通过配置电阻选择默认EDID（4K30/1080P），也可外接EEPROM自定义。

4）ESD与防护

芯片内部集成6kVESD，外部可按需增加TVS管提升可靠性，满足整机安规要求。

5）PCB要点

DP/HDMI差分线做阻抗控制（100Ω差分）；

差分线等长、短走线、远离干扰；

两层板即可实现，降低制版成本。

四、代码设计（本方案：无固件/无代码，配置方式说明）

AS8132标准量产方案为纯硬件配置，无C代码、无固件烧录、无MCU编程，符合低成本定位。

如需定制EDID/分辨率策略，可通过I2C外接EEPROM实现，流程如下：

1. 按照芯片手册生成EDID二进制文件（支持4K30、音频配置等）；
2. 通过编程器烧录到EEPROM；
3. 硬件上拉/下拉引脚，使芯片加载外部EDID；
4. 上电自动识别，即插即用。

典型配置项（硬件引脚）：

输出模式选择：4K30/1080P

音频使能/关闭

HDCP使能

颜色深度配置

工程师只需按参考设计完成原理图/PCB，即可一次点亮、批量生产。

五、方案总结

AS8132DP转HDMI4K30方案以单芯片、少外围、低成本、免驱、免代码为核心优势，完美匹配电商爆款、工控转接、拓展坞等量产需求。方案开发周期短、两层PCB即可实现、SMT良率高，同时保证4K30稳定输出与多设备兼容。

对于追求性价比与快速上市的项目，AS8132是当前入门级高清转接赛道的成熟可靠选择。
