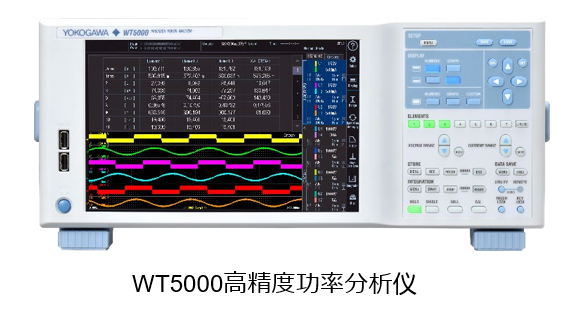

科瑞杰-作为横河功率分析仪的旗舰型号，WT5000自发布以来，广泛应用于光伏、风电、储能、电动汽车等新能源行业，以其高精度的稳定测量和丰富的功能，受到了用户的广泛认可。

同时，WT5000的输入单元和测量功能仍在不断地丰富中。

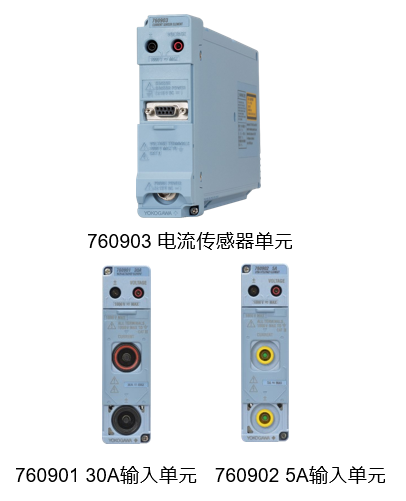

横河WT5000的输入单元---电流传感器单元760903，非常适合新能源行业的测量需要。760903模块不同于之前的30A输入单元和5A输入单元，它并不能直接输入电流信号，而是专门用于连接电流传感器。

如果要实现高精度的电流测量，一定要选择高质量的线性电源，同时要尽量防止电源以及连接线引入的干扰对测量的影响。在这些测试场景中，760903电流传感器单元的优势就显现出来了。

接线简单，抗干扰效果好

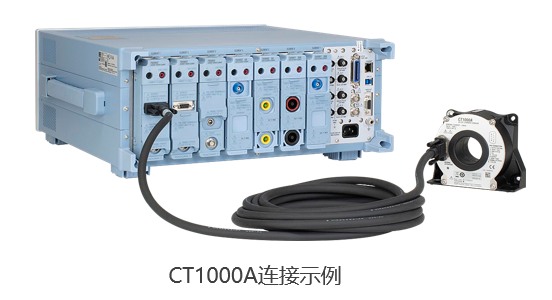

760903是一个标准的功率测量模块，它的电压输入端子可以输入1000VAC或1500VDC电压，而电流输入端子则可以直接连接横河的CT系列电流传感器。由于它本身内置了供电电源，所以无需使用外置的传感器电源。通过横河提供的高质量连接线缆，可以非常简单的将CT电流传感器连接到760903上，并且实现非常优秀的抗干扰效果。

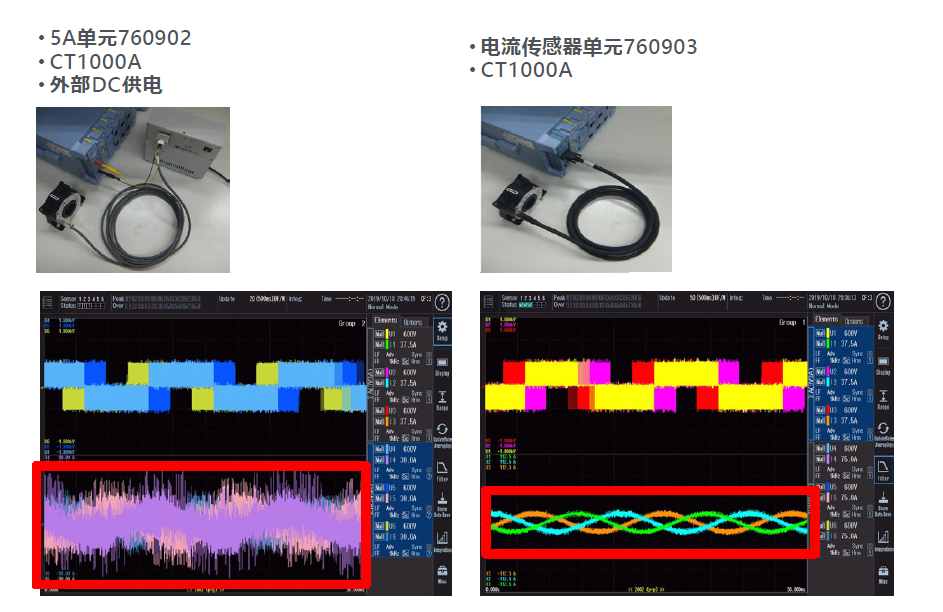

下面是一个使用不同传感器供电方式测量效果的对比示例。

左图中是采用5A的输入单元以及CT1000A传感器，使用外部直流供电。右图采用电流传感器单元760903，通过横河高质量线缆与CT连接。使用这两种配置去测量同一个变频器的输出功率。

从实测结果中可以看到，使用普通外部电源供电的方式，由于接线相对复杂，而电源质量不好的情况下，会引入较大的干扰，导致电流测量精度降低，从而导致功率精度和效率精度的降低。而使用760903配合高质量线缆的方式，能够最大程度减少外部干扰的影响，获得了非常好的测量结果，保证了测试精度。
