技术深评：1500V光伏逆变器电流检测的效率困局与闭环霍尔破局之道

摘要

当光伏逆变器效率竞争从整机层面下沉到器件层面，电流传感器的精度、温漂、带宽和隔离耐压成为决定MPPT效率和系统可靠性的关键变量。本文从技术原理出发，深入剖析1500V高压系统下电流检测面临的核心挑战，评估闭环霍尔传感器的技术优势与工程适配性，为光伏逆变器设计工程师提供选型参考。

效率天花板下的隐性问题

2026年光伏逆变器行业的一个微妙变化：头部企业整机效率已达99%，再往上每0.1%的提升都要付出巨大研发成本。而很多整机厂发现，真正的效率瓶颈往往不在IGBT或散热设计——而是卡在了电流检测环节。

这不是一个小问题。200kW组串式逆变器上，电流传感器测量误差每增加0.5%，MPPT效率损失0.2%-0.3%。按西北光伏电站年等效满发1500小时计算，相当于每年少发近万度电。温漂引发的零偏漂移更可能在极端高温下迫使逆变器降额运行。

1500V高压系统的全面铺开加剧了这一矛盾。更高母线电压、更大di/dt，对电流传感器带宽、隔离耐压和抗干扰能力提出了超越传统方案性能天花板的新要求。

三种检测方案的技术原理与边界

分流电阻：精度与隔离的不可兼得

分流电阻基于欧姆定律直接测量，精度可达±0.5%，成本低。但核心缺陷在于无电气隔离——1500V系统中必须额外配置隔离放大器或光耦，系统复杂度大幅上升，且大电流下的功率损耗不可忽视。

开环霍尔：隔离有余，精度不足

开环霍尔利用霍尔效应直接感应磁场，具备天然隔离能力，结构简单。但霍尔元件本身的温度系数导致零点漂移严重，磁芯磁滞效应使长期稳定性堪忧。在MPPT精确控制场景，这种不确定性直接转化为发电量损失。

闭环霍尔：零磁通测量的精度优势

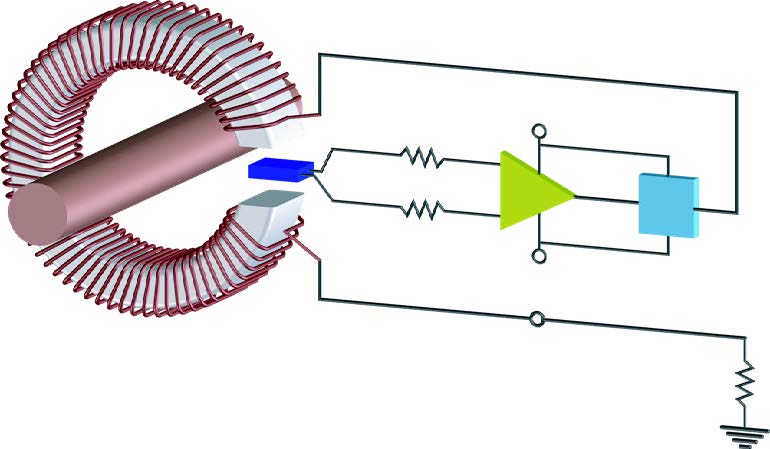

闭环霍尔通过副边补偿线圈产生反向磁通，使磁芯始终工作在接近零磁通状态。这种"零磁通测量"原理带来三重优势：

精度提升：霍尔元件始终工作在线性区，非线性误差被大幅抑制

温漂改善：负反馈回路自动补偿温度引起的零点偏移

动态响应增强：补偿电流的快速变化使高频信号跟踪成为可能

CS1V P00系列在80A-300A量程内的实测数据：常温精度±1%、带宽200kHz、跟踪时间<3μs、零点温漂±2-10ppm/K、交流隔离耐压3kV、瞬态耐压8kV。

MPPT算法的电流采样敏感性

MPPT的扰动观测法本质是实时寻优——控制器通过扰动工作电压、观察功率变化趋势来逼近最大功率点。这个过程对电流采样精度和响应速度极其敏感。

增益误差的级联效应

传感器增益误差1%→计算功率偏差1%→MPPT算法误判最大功率点位置。后果有二：追踪过慢无法响应光照突变，或在最大功率点附近持续震荡。

温漂的工况依赖性

户外运行的逆变器面临巨大温差：夏季午后组件超60℃，深夜可能降至零下。温漂导致不同工况下测量基准不一致，MPPT算法的寻优基准也随之偏移。CS1V P00通过ASIC内部温度补偿算法将温漂压至±2-10ppm/K，保证了基准稳定性。

磁失调的恢复时间影响

大电流通过原边后，磁芯磁滞效应使零点电压偏移。CS1V P00的磁失调电流控制在±83mA至±208mA（对应不同量程），优于开环方案，直接影响逆变器在瞬时过载或雷击浪涌后的恢复速度。

带宽需求的深层逻辑

逆变器开关频率20kHz，为何需要200kHz传感器带宽？

关键不在稳态，而在瞬态。SiC/IGBT开关瞬间的电流波形包含大量高次谐波，带宽不足会滤掉这些高频分量，使采样波形失真。更核心的是，MPPT控制器依赖di/dt斜率判断组件动态特性——带宽不足导致di/dt测量值偏小，在云层遮挡等部分遮挡场景下偏差尤为显著。

CS1V P00的200kHz带宽实现：闭环反馈回路将磁通量控制在极低水平，霍尔元件工作在线性区，非线性误差被抑制；更高的补偿电流slew rate使高频信号跟踪成为可能。

1500V系统的选型工程要点

量程匹配

CS1V P00六个规格（80A-300A）覆盖30kW户用到200kW工商业段。选型原则：额定电流覆盖工作峰值，但需注意小负载比下信噪比下降问题。

绝缘配置

依据IEC 61800-5-1和IEC 62109-1，CS1V P00提供600V加强绝缘和1000V基本绝缘两种配置。1500V系统直流侧对地电压可达1500V+，绝缘等级选择需与系统安全设计匹配。

热设计裕度

原边母排最高允许100℃，密闭腔体环境温度可达85℃，温升裕度有限。散热设计必须预留充足裕度。

ADC分辨率匹配

模拟电压输出需ADC采样。16位ADC在±5V量程下分辨率约150μV（约20mA），高精度MPPT控制可能需要更高分辨率或过采样平均。

国产替代的竞争格局

CS1V P00的增益误差±0.8%与进口±0.5%仍有差距，但非线性0.1%-0.15%和跟踪时间1-3μs已达到较高水准。在绝大多数光伏应用中性能完全满足需求。

国产闭环霍尔的核心竞争力在于：价格优势明显、4-6周定制开发周期（对比进口3-6个月交期）、本土技术支持响应快。在整机价格年降10%-15%的行业环境下，这些优势直接转化为整机厂的成本竞争力和供应链韧性。

下一步突破方向：高海拔、强沙尘、超低温等极端场景的规格验证，在细分领域建立技术壁垒。
