芯片概述

FP6291是一个电流模式升压DC-DC转换器。FP6291它的PWM电路内置0.2Ω功率MOSFET使该调节器高效。内部补偿网络还可以最小化多达6个外部组件计数。误差放大器的非反相输入连接到一个0.6V的精度参考电压，内部的软启动功能可以降低涌入电流。

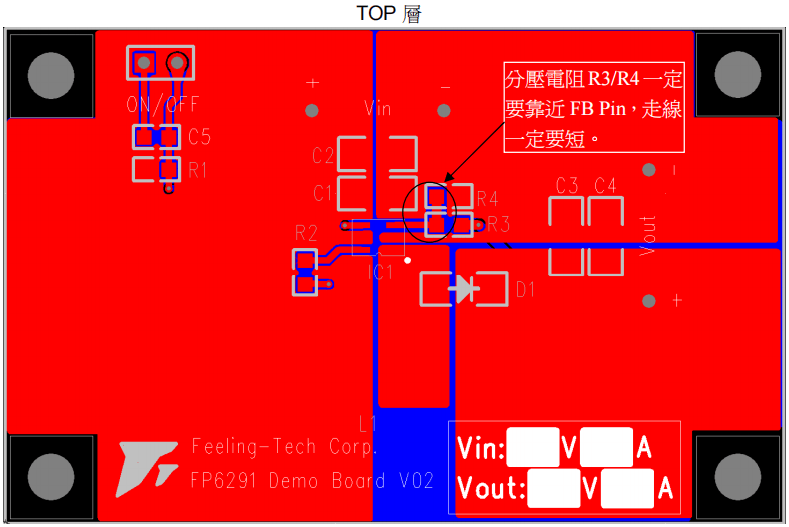

FP6291可在SOT23-6L软件包中提供，并为应用程序领域提供了节省空间的PCB。

可调输出最高可达12V

内部固定PWM频率： 1.0MHz

反馈参考电压：0.6V(±2%)

内置0.2Ω、2.5A，16V功率MOSFET

过温保护

可调过电流保护： 0.5A ~ 2.5A

封装：SOT23-6L

充电器、LED显示器、数码相机、手持设备、电池充电、便携式产品等
