艾德克斯IT8700多通道电子负载测试LED恒流驱动源

科瑞杰-低效率的LED驱动源影响了LED灯的整体节能效果。性能优良、高效率、高可靠性、长寿命的驱动是保证LED发光品质及整体性能的关键。因此，在LED驱动源的研发、生产线、质检部门都需要能够模拟LED的直流负载，艾德克斯IT8700多通道电子负载可以提供专业的CR‐LED功能，结合IT7300、IT7600交流源，可以对LED驱动源进行完整可靠的测试，大大提高测试效率。

LED灯由于其发光效率高、能耗小、寿命长的特性，广泛应用在消费电子市场（如LED电视、手机）、汽车领域（LED头灯、雾灯、转向灯、刹车灯）和公共服务（交通信号灯、路灯等）。目前也非常快速地渗透进了家庭和办公场所，逐渐取代了荧光灯和白炽灯。因爲家庭和办公市场是一个容量巨大的市场，因此吸引了众多投资者参与LED行业。如何成为LED市场的领军者，除了需要关注LED本身的质量和成本，LED驱动源也是LED供电的重要组成部分。

几乎所有的电源生产厂家都会投资生产LED驱动源，没有人愿意错过这个日渐发展壮大的市场，相比于传统的恒压电源，LED驱动源没有固定的输出电压（在一定的范围内）。其输出电压是由LED的导通电压和导通电阻决定的，LED的I‐V曲线不同于纯阻性、感性或容性负载，如图一所示，当加载电压小于导通电压VF时，几乎不导通，即没有电流产生，这种LED的特性对其驱动电源也提出了较为严格的要求。

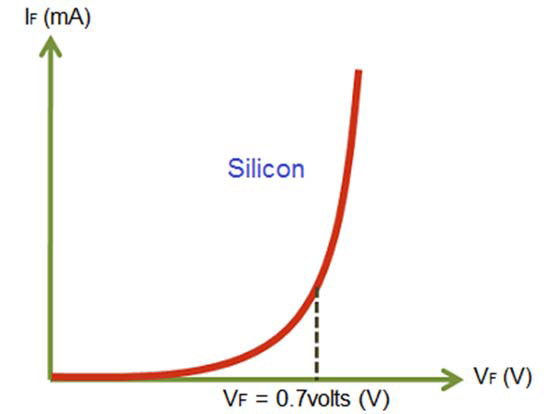

图一、硅基LED的正向导通特性曲线

通常，LED驱动源的测试方法有几种：

利用真实的LED灯测试；

用电阻进行加载；

使用电子负载的CR或CV模式加载。

然而，这些测试方法都有其缺陷。就同图一所示，LED有一个正向导通电压VF，导通后有一等效阻值。如果使用电阻进行拉载，电阻的I‐V曲线无法模拟LED的I‐V曲线，这会导致LED驱动源无法启动。当客户使用电子负载进行拉载时，若是采用CR或CV模式也只能模拟LED在稳定工作时的状态，而无法模拟开启过程或者PWM亮度调节特性。可能导致LED驱动源工作不正常或触发其保护环路。

这样看来，好像只有使用真实的LED作为负载才能满足严格的测试要求。然而，由于实际LED驱动源需要供应不同品牌、不同规格、串并联情况各不同的LED灯，若逐一测试各种LED灯则需花费高昂的测试成本，加上LED产品的老化的考虑和实验的不可重复性，使得大规模的批量测试变得尤为不易。

如果电子负载能够仿真各种不同LED的组合来测试，就可达到快速又低廉的成本。

艾德克斯IT8700是一款高精度、多通道电子负载，每个机框可自由选择四个模组，如图二所示，其中IT8733、IT8733B、IT8722和IT8723模块还带有CR‐LED功能，可以模拟LED灯珠的I‐V特性，测试LED恒流驱动源。IT8722、IT8723、IT8722B为双通道模组，因此，主机框结合扩展机框输入多达16个通道，极大提高了测试效率。多种规格及宽广的输入电压电流范围，灵活满足客户的不同需求。可以满足LED驱动源生产厂家的批量测试的需求。

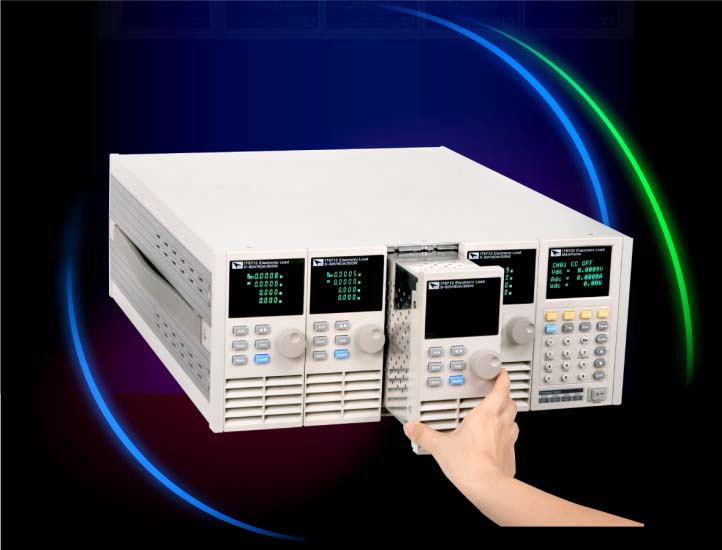

图二、IT8700多通道电子负载可以灵活配置各模组

科瑞杰作为横河、艾德克斯授权代理商，可靠性测试技术领先企业，可为客户定制AI服务器电源测试、OBC测试、环境可靠性测试等各类工业测试系统整体解决方案。‍‍
