复杂移动场景专用模组：WLT4G-GPS适配车载全工况稳定运行方案

引言

车载终端长期处于电压波动、信号多变、狭小壳体、高低温暴晒的复杂移动工况，分体 4G+GPS 模组极易出现掉线、定位漂移、整机重启等故障。广州晓网 WLT4G-GPS 五模一体化直插模组针对车辆行驶全场景做专项优化，从供电容错、全网射频、空间结构、车载调试四大维度解决行业共性痛点，适配物流货车、工程机械、网约车、工程车队各类追踪设备，结合硬件图纸、电气参数拆解车载专属核心优势。

一、宽压容错供电，适配车辆启停电压冲击

车辆打火、怠速时电瓶电压会产生大幅尖峰波动，窄压模组极易瞬间断电重启，本模组双路独立供电架构，三大车载适配设计：

5~16V 宽压 VIN 直供：13、14 引脚可直接对接 12V 车载电瓶，无需额外降压电路，省去稳压芯片、滤波电容，简化车载 PCB 设计；

备用锂电 VBAT 通道：支持 3.7~4.2V 锂电池断电续航，车辆熄火断电后持续上传定位，满足防盗追踪需求；

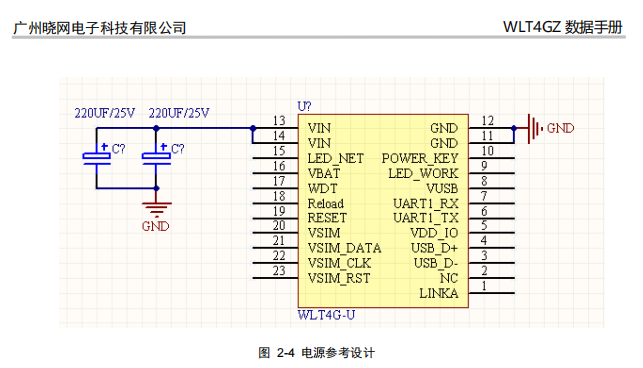

内置纹波抑制电路：官方电源参考电路搭配 220uF 大容量电解电容，吸收打火瞬时高压冲击，峰值 2A 发射电流稳定输出，行驶途中不会断网掉线。

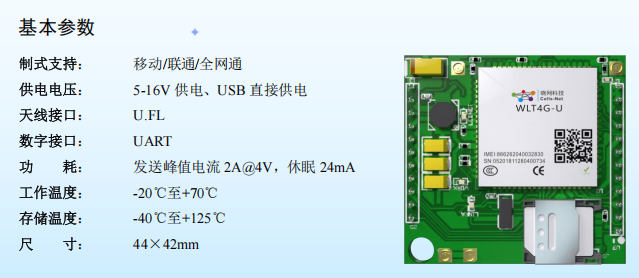

供电工况参数对比

二、五模全网通 + 北斗双模，山区隧道持续在线

国内城乡、工地、隧道频段覆盖差异大，单一频段模组偏远区域频繁离线，本模组通信定位双优化，核心优势分为 3 点：

五模全频段覆盖：兼容移动 / 联通 / 电信 2G/3G/4G 全部制式，TDD/FDD 双 LTE 同时支持，乡镇、矿山弱网环境信号灵敏度更高；

双独立天线分区布局：板载两路 U.FL 接口，4G 通信、GPS 有源天线物理隔离，金属车厢不会出现射频互相干扰，定位漂移控制在 5 米内；

北斗 + GPS 双星定位：脱离单 GPS 依赖，隧道驶出后快速重新搜星，车队轨迹连续无断点，满足电子围栏、里程统计需求。

三、紧凑超薄直插结构，适配迷你车载外壳

车载追踪器普遍外壳小巧、内部空间局促，分体双器件占用空间大，开模成本高，模组结构三大适配亮点：

整机尺寸 44.45×41.8mm，厚度仅 10.1mm，对比分体组合 50mm 以上占用面积，可适配微型隐藏式定位器；

2.54mm 标准防呆直插排针，中小加工厂无需 SMT 贴片设备，人工插件即可批量生产，售后故障直接插拔更换；

元器件平整无凸起，壳体内部不用预留抬高空间，塑料、金属防水外壳均可兼容，降低结构开模费用。

四、车载专属硬件指示，现场装车快速调试

车队批量装车调试量大，无需电脑即可判断设备运行状态，三路 1.8V 状态引脚专为车载运维设计：

LED_NET 网络指示灯：无卡、搜网、数据传输区分不同闪烁频率，快速排查 SIM 欠费、信号弱问题；

LINKA 服务器引脚：连接云端输出高电平，现场肉眼判断设备是否正常上传轨迹；

Reload 一键恢复出厂：装车参数错乱时，短接引脚 30 秒自动重置，无需串口发送复杂 AT 指令。

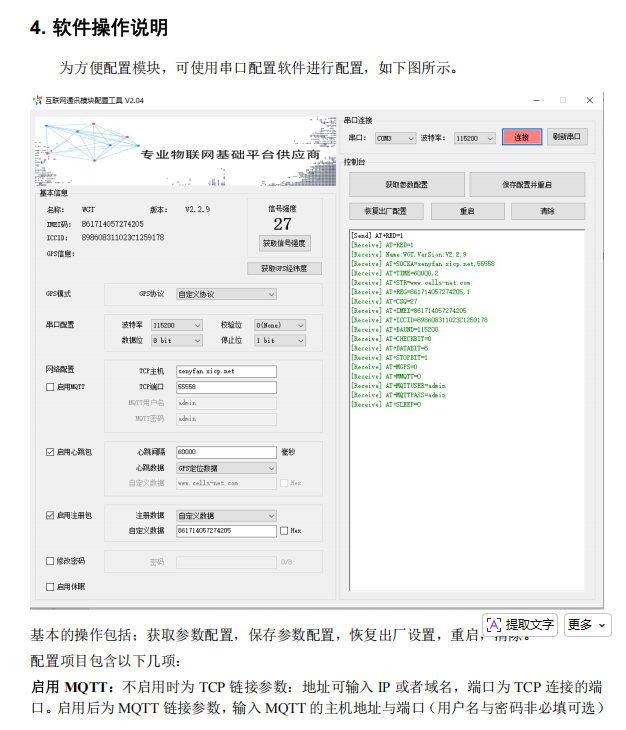

配套 PC 可视化工具可一键配置车队私有服务器、自定义车辆注册包、定位心跳上报间隔，批量设备统一参数模板，装车调试效率提升 60%。

五、工业级宽温耐久，适应南北极端车载环境

车辆夏季露天暴晒、冬季北方低温存放，温变幅度极大，模组温区参数满足全年度使用：

工作温度：-20℃~+70℃，夏季车厢高温不会出现通信衰减；

存储温度：-40℃~+125℃，长途运输、长期库存硬件性能无衰减；

休眠电流仅 24mA，车载备用锂电池续航更长，减少频繁充电维护。

六、车载场景落地综合价值总结

针对物流、工程机械、共享车辆等移动终端，选用晓网 WLT4G-GPS 一体化模组可实现三重落地收益：

降低整机硬件成本：省去降压电路、独立 GPS、屏蔽罩等外围物料，简化 PCB 与结构开模；

减少车载故障返修：宽压供电、双天线防干扰设计，掉线、定位漂移故障率大幅下降；

批量装车效率提升：硬件指示灯 + 可视化配置工具，现场无需专业工程师即可完成调试。

在全工况车载设备选型中，这款兼顾供电容错、全网通信、小型化结构、简易运维的一体化 4G 北斗模组，是车队追踪终端的最优硬件选择。
