多色温、无频闪、大功率！FP7208+ECP5702搞定大功率户外照明驱动设计

一、前言

在户外探险、露营、摆摊等场景中，对便携照明的大功率、高亮度、多色温、易供电、长时间稳定工作要求很高。传统户外照明灯具存在供电适配差、恒流精度不足、灯珠光衰明显、调光频闪等问题，难以适应复杂户外环境。为此本文采用ECP5702 PD快充取电+FP7208高精度恒流驱动架构，搭建大功率户外照明方案，依托通用Type‑C PD生态解决户外供电难题，配合完善硬件防护，满足高强度、长时稳亮的户外照明需求。

二、方案解析

本方案采用前端PD协议取电+升压恒流驱动的分层架构，分为PD协议取电+调光控制+升压恒流驱动三部分。

1.核心器件分工

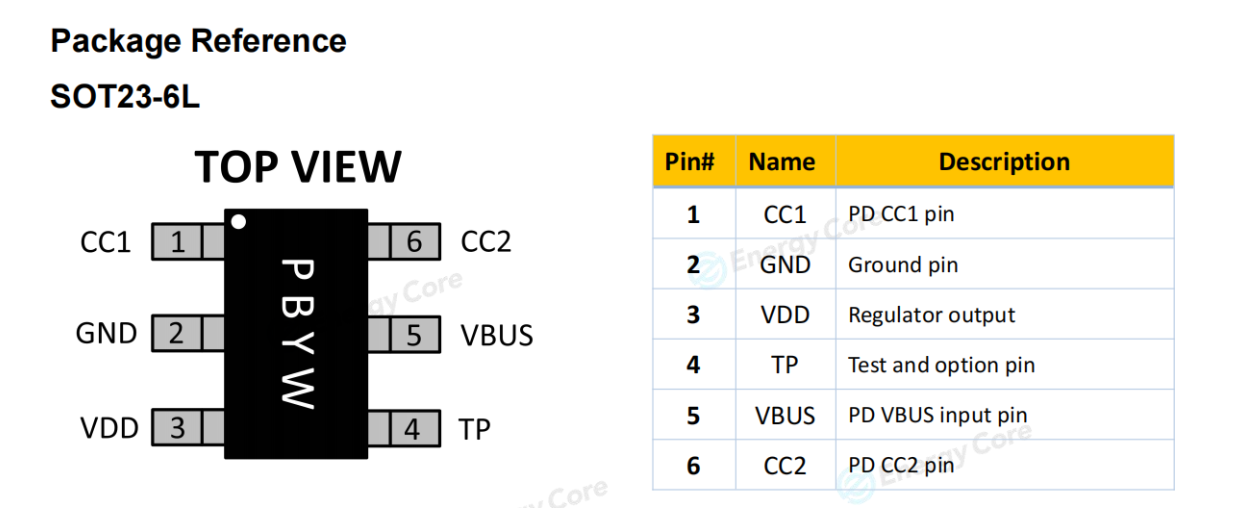

ECP5702（PD取电）：PD2.0/3.0取电芯片，完成适配器协议握手，请求20V电压给充电电路供电。28V高引脚耐压，减少外围防护器件，简化BOM，提升系统抗浪涌能力。

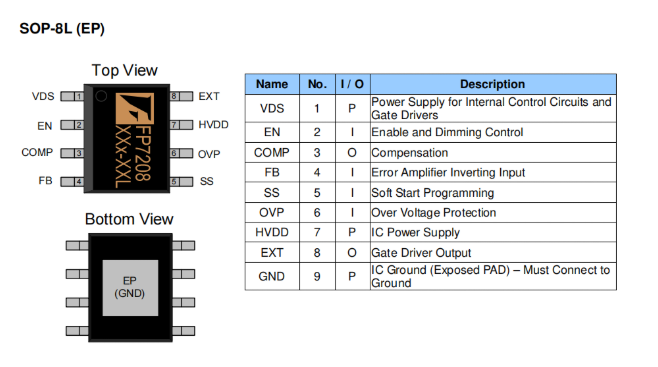

FP7208（LED恒流驱动）：远翔升压恒流驱动芯片，将PD电压升压至灯板电压恒流输出；支持DC调光，调光细腻无频闪；可编辑软启动、过压过流过热保护，抑制开机浪涌，保障大功率长时间工作。后端接两路MOS实现冷暖光混合调色。

2.方案优势

·PD快充：Type‑CPD取电，利用市面通用快充头完成供电，不需要专用电源，户外使用便捷。

·无频闪调光：FP7208 采用转模拟调光技术，支持PWM/DC调光，调光无频闪，亮度稳定，既适合人眼照明，也可拓展用于拍摄补光。

·硬件防护完善：芯片自带过压保护、过温保护，在出现异常情况时，及时触发保护功能，防止硬件损坏。

·BOM精简：ECP5702高耐压特性减少外围元器件，FP7208外围电路简单，可用于DIY也便于量产。

3.其他应用场景

除了便携大功率户外照明设备之外，这套由ECP5702+FP7208搭建的完整硬件方案，可实现供电、调光、保护一体化设计，现已应用于如美容大排灯、LED美容面罩、光疗仪、红光理疗仪等消费类光电设备，为LED照明设备提供了更轻量化、更高功率、更灵活的供电与调光解决方案。

三、方案总结

本文采用ECP5702+FP7208架构完成大功率户外照明的方案设计，解决传统大功率户外照明供电兼容性差、恒流精度不足、调光频闪、稳定性与续航不佳等痛点。顺应便携大功率户外照明产品发展趋势，该方案能够降低开发难度、缩短量产周期、提升产品性能，是消费与工业类便携照明的优质方案。
