手持云台在拍摄过程中，需要实时获取转轴的位置变化，才能配合电机控制完成姿态调整。
在角度检测这一环节，线性霍尔相比普通开关霍尔，更适合用于连续位置反馈。下面以 MH5003 为例，看看线性霍尔在手持云台中的工作方式，以及选型时需要关注哪些参数。
一、为什么云台角度检测更适合线性霍尔？
开关霍尔只能输出高低电平——磁场超过阈值给“1”，低于阈值给“0”。它只能做限位触发，根本读不出镜头当前转到了多少度。
而云台需要的是连续角度监测：磁铁转多少度，霍尔输出多少电压，主控才能算出镜头指向。线性霍尔输出的是与磁场强度成正比的连续模拟电压（Vout = 基准电压 + 灵敏度×磁场强度B），角度和电压一一对应，这才是云台闭环控制的基础。
简单理解：
开关霍尔：判断磁场有没有达到阈值。
线性霍尔：检测磁场变化，并提供连续的模拟量反馈。
这也是线性霍尔更适合用于云台角度检测的原因。
二、线性霍尔在云台中怎么检测角度？
云台有三根轴：俯仰、横滚、航向。
每根轴的转轴上固定一枚一半N极、一半S极的径向磁铁，磁铁跟着转轴旋转；轴旁的PCB上则固定1~2颗正交摆放的线性霍尔芯片。
磁铁转动时，穿过霍尔的磁场呈正弦变化。两颗90°摆放的霍尔分别输出正弦、余弦电压，主控通过反正切运算即可算出转轴实时角度，精度最高0.25°，且非接触、无磨损。

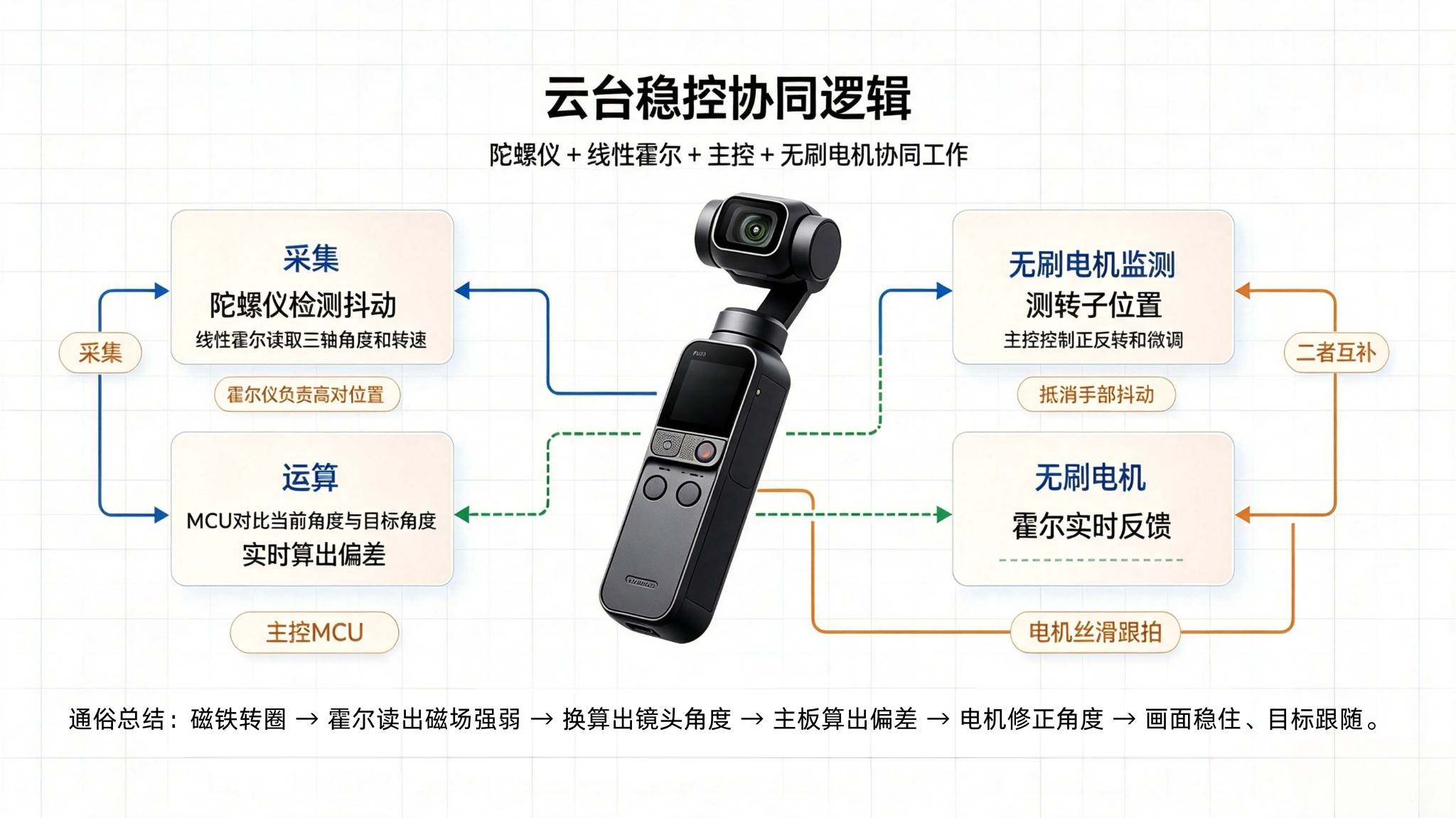

三、整套稳控闭环流程
云台稳控是陀螺仪 + 线性霍尔 + 主控 + 无刷电机协同工作的闭环系统：
采集：陀螺仪检测抖动，线性霍尔读取三轴当前角度和转速——霍尔负责绝对位置，陀螺仪负责高速抖动，二者互补。
运算：MCU对比当前角度与目标角度，算出偏差。
执行：无刷电机内部同样靠线性霍尔监测转子位置，主控据此精准控制电机正反转和微调，抵消手部抖动；跟随人脸时，霍尔实时反馈，电机缓慢转动，实现丝滑跟拍。
通俗总结：磁铁转圈 → 霍尔读出磁场强弱 → 换算出镜头角度 → 主板算出偏差 → 电机修正角度 → 画面稳住、目标跟随。
四、MH5003选型时可以关注哪些参数？
对于云台这类需要快速获取位置变化的应用，霍尔器件的响应频率、灵敏度、输出范围以及供电条件都比较重要。

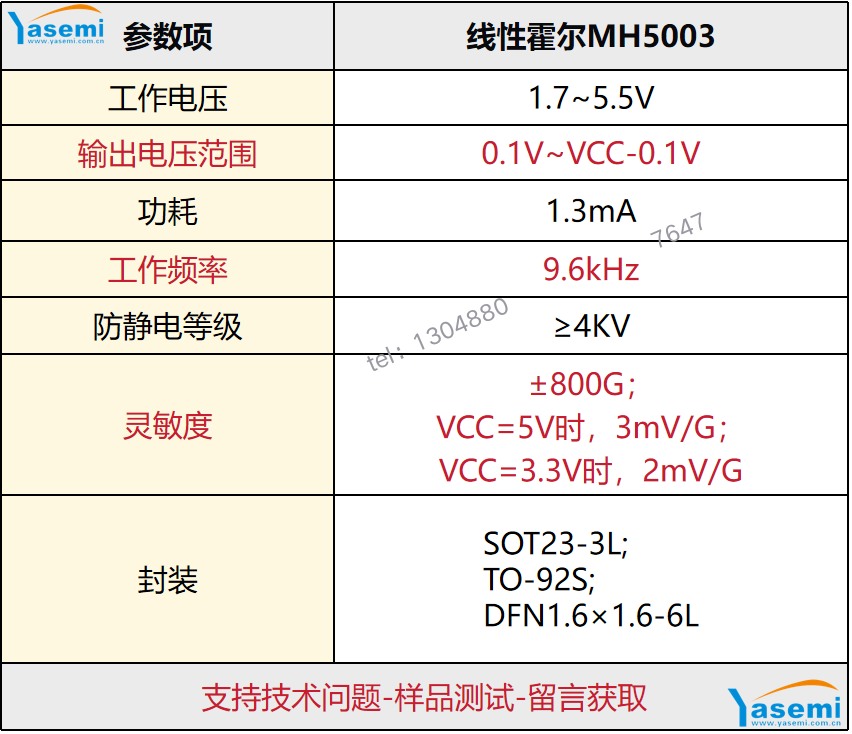

MH5003的核心参数：
其中两大核心优势较为突出：
高频率9.6kHz：云台电机高速转动时，采样不足会导致角度滞后。近万次/秒的采样率确保动态响应实时无延迟。
宽输出+高灵敏度：宽输出范围配合高灵敏，即使弱磁场也能输出足够幅度的信号，主控获得的角度数据信噪比高，最终反映到画面上就是防抖干脆、跟拍顺滑。
五、总结
对于手持云台的角度检测，关键并不是简单判断磁铁“有没有靠近”，而是要获取连续的磁场变化信息，再通过主控算法得到转轴位置。这也是线性霍尔相比开关霍尔更适合该类应用的地方。
以MH5003为例，9.6kHz高频响应、较高灵敏度、宽输出范围以及1.7~5.5V供电，都是云台角度检测选型时值得关注的参数。如果方案需要进行云台转轴位置检测，可以根据磁铁结构、霍尔安装位置、检测范围以及MCU ADC参数进一步匹配器件。
