ProfiNet转CANopen协议转换网关完成异构总线对接西门子PLC与变频器改造案例

一、项目背景

上海某自动化成套设备制造企业，产线主控采用西门子S7-1500 PLC，整套控制系统以ProfiNet工业以太网作为主干通讯，负责整机逻辑联锁、动作调度以及和上位监控系统的数据交互。现场配套多台CANopen协议变频器，用于主轴驱动、物料辊道输送，完成转速调节、启停控制、负载及故障数据上传。

项目实施中遇到总线兼容瓶颈：西门子PLC作为ProfiNet主站，原生不支持CANopen总线，无法直接和变频器通讯。若替换为 ProfiNet接口变频器，设备采购成本大幅上涨，项目交付周期拉长；自主开发协议转换程序开发难度高、调试周期久，不利于项目批量复制落地。为兼顾成本与交付效率，项目采用ProfiNet转CANopen协议转换网关捷米特JM-PN-COP搭建双向通讯链路，实现异构总线设备数据互通。

二、改造实施方案

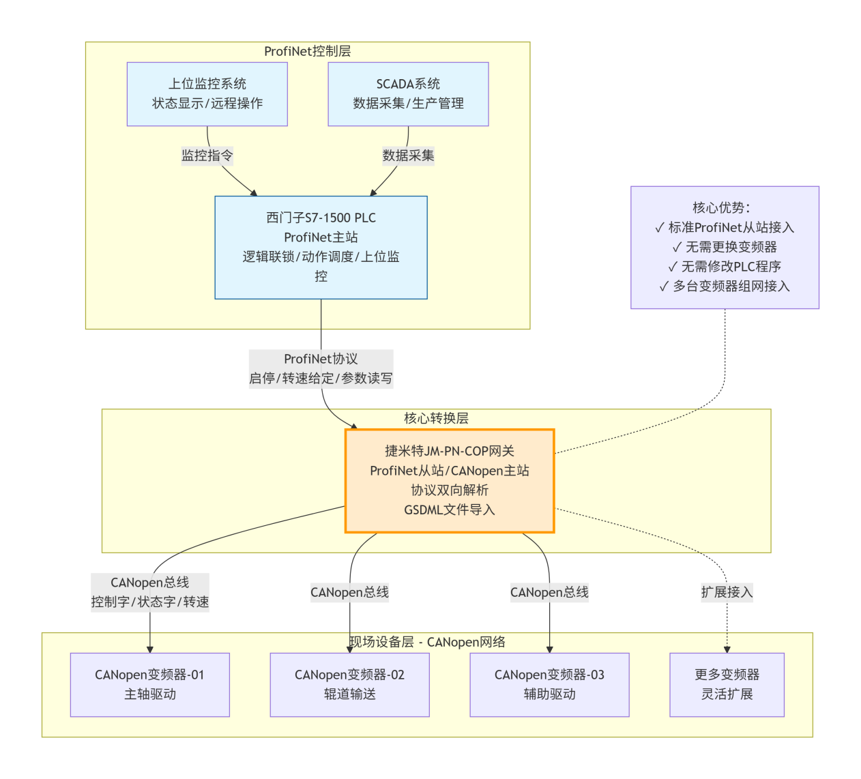

捷米特JM-PN-COP网关工作模式为ProfiNet从站、CANopen主站，作为中间转换单元完成两种工业协议双向解析，无需修改PLC 底层逻辑与变频器原有控制程序。

硬件接线：网关ProfiNet网口使用屏蔽工业网线接入西门子ProfiNet总线；网关CANopen接线端子连接变频器CAN通讯接口，匹配总线终端电阻，降低工业现场电磁干扰。

网关参数配置：使用配套配置软件，设置CANopen总线波特率、变频器从站地址，配置控制字、状态字、转速给定、实际转速、故障代码等IO映射关系；网关作为ProfiNet从站，配置对应输入输出数据区。

PLC组态编程：在TIA Portal中导入网关GSDML描述文件，将该ProfiNet从站设备挂载至PLC总线网络，分配设备名称与IO地址，编写读写程序，下发启停、转速指令，采集变频器运行数据。

整机联调测试：上电调试启停控制、多段速切换、故障报警上传等功能，优化通讯周期，检验通讯延迟、丢包情况，保障运动控制实时性，满足产线连续运行要求。

三、应用成效

ProfiNet从站无缝接入现有网络：网关以标准ProfiNet从站形式接入西门子PLC系统，组态方式和常规ProfiNet设备保持一致，工程师上手快。

原有设备利旧，节约项目成本：保留现有CANopen变频器，无需硬件更换，大幅降低设备采购、拆装调试费用，缩短项目工期。

双向稳定通讯：网关实现ProfiNet与CANopen双向数据转换，指令下发、状态回传稳定，支持多台CANopen变频器组网接入，适配连续生产工况。

标准化部署，便于批量复制：配套可视化配置软件，GSD文件兼容主流西门子ProfiNet PLC，方案可在包装机械、纺织设备、物流输送线等同类项目复用，降低后期运维难度。

四、案例总结

捷米特JM-PN-COP网关采用ProfiNet转CANopen架构，完美解决西门子ProfiNet PLC与CANopen变频器异构总线通讯难题。网关作为标准ProfiNet从站接入现有工业以太网，同时作为CANopen主站管理驱动设备，在保留现场原有硬件基础上快速完成系统集成，兼顾通讯实时性、稳定性与经济性，广泛适用于自动化成套装备、纺织印染、物料输送等驱动控制场景，是工业异构总线对接成熟可靠的解决方案。
