EtherCAT转Modbus RTU协议转换｜钢铁冷轧卷取线称重数据通讯改造方案

一、应用场景

钢铁冷轧是钢材深加工的重要工序，冷轧钢卷的卷重计量是生产管理和质量追溯的关键环节。某钢铁企业在河北唐山的冷轧生产基地中，其冷轧卷取生产线采用了汇川技术AM500系列中型PLC作为EtherCAT主站控制器，负责开卷机、轧机、卷取机、飞剪等核心设备的协调控制。AM500支持EtherCAT实时工业以太网总线协议，具备高速IO处理和多轴运动控制能力，能够实现冷轧过程的张力控制和速度同步，卷取速度可达800m/min。

然而，该卷取线的钢卷重量计量由一台柯力（Keli）XK3101系列称重仪表承担，安装在卷取工位的称重平台上，实时称量钢卷重量。XK3101称重仪表支持Modbus RTU协议，通过RS485与上位系统进行数据交互，称重精度可达三级秤标准（0.1%）。汇川AM500运行在EtherCAT网络，柯力XK3101运行在Modbus RTU网络，两套系统之间无法直接通讯，导致钢卷重量数据无法纳入EtherCAT主站的生产管理体系。

在钢铁行业向智能制造转型和产品全生命周期追溯要求不断提高的背景下，冷轧卷取线需要实现钢卷重量的自动采集、与钢卷号的自动关联，并将重量数据上传至MES系统进行生产统计和质量追溯。如何实现汇川AM500的EtherCAT网络与柯力XK3101称重仪表的Modbus RTU网络之间的可靠数据互通，EtherCAT转Modbus RTU成为该卷取线智能化升级的关键需求。

二、协议转换网关功能简介

塔讯TX131-RE-RS/ECS是一款面向EtherCAT网络与Modbus RTU网络互联的专业协议转换网关，兼具物联网关和数据采集器的双重功能。该网关在EtherCAT侧作为从站接入汇川AM500的EtherCAT主站网络，在Modbus RTU侧作为主站主动轮询柯力XK3101称重仪表的重量数据，实现两种总线协议之间的透明数据映射。

针对钢铁冷轧卷取线的应用需求，TX131-RE-RS/ECS的核心功能优势包括：

EtherCAT从站兼容：支持标准EtherCAT从站协议，可被汇川InoProShop自动识别和配置，支持周期性PDO通讯。

Modbus RTU主站轮询：网关作为Modbus RTU主站，按配置周期轮询XK3101称重仪表，读取实时重量、毛重/净重、稳定状态、报警信息等参数。

大容量数据映射：EtherCAT输入/输出各512字节过程数据区，可满足称重仪表的重量、状态、报警等数十个点位的实时交换。

称重数据专用处理：支持称重数据的滤波处理、稳定判断和工程单位转换，减轻主站PLC的数据处理负担。

工业级抗干扰：金属外壳，DIN导轨安装，宽温设计，电源和通讯接口隔离，适应钢铁车间的强电磁干扰和高温粉尘环境。

作为一款高性能工业网关，TX131-RE-RS/ECS为冷轧卷取线中Modbus RTU称重仪表接入EtherCAT控制网络提供了可靠的协议转换通道，是工业物联网架构中连接异构总线协议的关键智能网关节点。

三、系统结构拓扑图

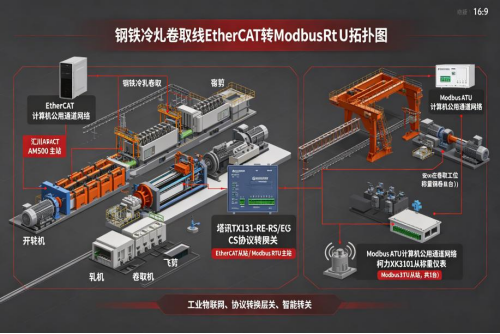

钢铁冷轧卷取线EtherCAT转Modbus RTU拓扑图

系统拓扑分为三个层次：

EtherCAT控制层：汇川AM500 PLC作为EtherCAT主站，通过EtherCAT总线连接卷取线各运动轴和IO模块，TX131-RE-RS/ECS作为EtherCAT从站接入。

协议转换层：TX131-RE-RS/ECS网关居中部署，EtherCAT网口接EtherCAT总线，RS485串口接Modbus RTU总线，网关作为Modbus RTU主站轮询称重仪表。

Modbus RTU计量层：柯力XK3101称重仪表作为Modbus RTU从站，通过RS485连接网关，安装在卷取工位称量钢卷重量。

四、项目痛点

重量数据人工录入：钢卷重量由操作人员从称重仪表面板读取后手动录入MES系统，数据滞后且容易出错，重量数据准确率仅为95%。

钢卷-重量关联困难：钢卷号和重量数据分别由不同系统记录，需要人工匹配关联，效率低且容易出现错配，影响质量追溯的准确性。

生产统计滞后：班产量和日产量统计依赖人工汇总重量数据，统计结果滞后至少一个班次，无法满足生产管理的实时性要求。

称重异常无报警：称重仪表的超重、欠重、传感器故障等异常无法上传至主控制系统，存在重量数据异常导致的贸易结算纠纷风险。

系统集成困难：汇川AM500的EtherCAT协议与柯力XK3101的Modbus RTU协议不兼容，若采用称重仪表配独立通讯模块上传MES的方案，无法与钢卷号自动关联，数据割裂问题依然存在。

五、解决方案

采用塔讯TX131-RE-RS/ECS协议转换网关，构建”汇川AM500（EtherCAT主站）—TX131网关（EtherCAT从站/Modbus RTU主站）—柯力XK3101称重仪表（Modbus RTU从站）“的异构通讯架构。

1. 硬件部署

在卷取线控制柜中安装TX131-RE-RS/ECS网关。EtherCAT网口接入EtherCAT总线；RS485接口连接柯力XK3101称重仪表的通讯口，仪表从站地址设为1，波特率9600，8数据位，1停止位，无校验。

2. 数据映射配置

称重仪表→AM500方向（重量数据上传）：实时重量、毛重、净重、稳定状态、报警代码、单位等8个点位，映射到EtherCAT输入PDO。

AM500→称重仪表方向（控制指令）：去皮、清零、复位等3个点位，映射到EtherCAT输出PDO。

网关按200ms周期轮询称重仪表，确保重量数据的实时性。

3. 主站配置

在汇川InoProShop中扫描EtherCAT总线，识别TX131网关从站，导入ESI文件配置PDO数据长度。在AM500程序中编写重量数据采集逻辑、钢卷号-重量自动关联逻辑和称重异常报警逻辑。

4. 应用逻辑

卷取完成后，AM500通过网关读取XK3101的稳定重量数据，将重量与当前钢卷号自动关联，上传至MES系统。当重量超出工艺设定范围时，自动触发报警并标记该钢卷为异常。班产量和日产量自动统计，实时展示在HMI上。称重仪表的异常状态实时监控，传感器故障时提前预警。

六、实施过程

第一阶段：现场勘查与点位确认

确认汇川AM500的型号和固件版本、EtherCAT网络拓扑、柯力XK3101称重仪表的型号和通讯参数、仪表寄存器地址表。与生产和质量部门共同确认需要交互的点位共11个：重量数据上传8个，控制指令3个。

第二阶段：网关配置与实验室测试

在实验室使用汇川AM500样机和柯力XK3101称重仪表搭建测试平台。完成TX131网关配置和11个点位的映射表，验证重量数据的精度（与标准砝码对比误差≤0.1%）和稳定判断功能。数据刷新约200ms，满足要求。

第三阶段：现场安装接线

利用轧线检修窗口期进行网关安装。网关安装在控制柜DIN导轨上，EtherCAT和RS485接线同步完成。RS485线缆采用屏蔽双绞线缆并单独穿管，远离轧机动力线。接线完成后通电自检正常。

第四阶段：在线调试

在InoProShop中扫描并配置TX131网关，下载包含重量采集和钢卷关联的PLC程序。逐点验证11个点位的数据一致性，重点测试钢卷号-重量自动关联功能和称重异常报警功能。调试中发现称重仪表的重量数据为32位整数需乘以0.1换算为kg，调整数据换算系数后正常。

第五阶段：试运行与验收

系统投入一周连续试运行。期间监测通讯状态、重量数据准确性和钢卷关联正确率。试运行期间通讯成功率99.9%，重量数据准确率从95%提升至99.9%，钢卷号-重量关联正确率100%。项目通过验收。

七、应用效果

重量自动采集：钢卷重量通过网关自动采集并上传，取消了人工录入环节，重量数据准确率从95%提升至9%，数据时效性从班级提升至实时。

钢卷-重量自动关联：重量数据与钢卷号自动关联上传MES，关联正确率100%，质量追溯效率提升80%，消除了人工错配风险。

生产统计实时化：班产量和日产量自动统计，生产管理人员可实时查看产量数据，生产决策从经验驱动转向数据驱动。

称重异常预警：超重、欠重和传感器故障实时报警，避免了重量异常导致的贸易结算纠纷，预计年减少经济损失约30万元。

改造投资经济：单台网关加调试费用约1万元，改造成本低，投资回报周期不足2个月。

八、项目实施前后效果对比

九、总结

本案例通过塔讯TX131-RE-RS/ECS协议转换网关，成功实现了汇川AM500（EtherCAT主站）与柯力XK3101称重仪表（Modbus RTU从站）之间的异构总线协议互联。网关以EtherCAT从站+Modbus RTU主站模式，主动轮询称重仪表数据并映射到EtherCAT过程数据对象，实现了钢卷重量的自动采集、钢卷号-重量自动关联和称重异常实时预警。

该项目展示了工业网关在钢铁行业智能化升级中的核心价值：以协议转换打破EtherCAT与Modbus RTU之间的总线协议壁垒，以数据采集器的精度实现称重仪表级别的点位级数据互通，为工业物联网平台提供准确、实时的生产数据底座。TX131-RE-RS/ECS作为一款高性价比的智能网关和物联网关，为钢铁企业的生产自动化、质量追溯和精细化管理提供了经济高效的互联解决方案。
