基于FPGA的打地鼠游戏机设计VHDL代码ISE仿真

名称：基于FPGA的打地鼠游戏机设计VHDL代码ISE仿真

软件：ISE

语言：VHDL

代码功能：

设计打地鼠游戏机，用8个LED灯表示8个地鼠，用3位LED8段显示得分，8个按键表示打击点。一个start键表示开始游戏，可中途用start键中止游戏。

游戏开始前，得分清零，按start键开始，以间隔一定时间(T1)随机点亮某个LED灯，维持一定的时间（这个时间为T2），如果在T2时间内按了相应的按键，则表示成功打到地鼠，则灭灯并计分，反之不计分。

游戏共分三轮，一轮结束（8次亮灯）后，如果打地鼠超过4次成功，进入下一轮，可以缩短T2的时间进行第2轮，每次得分也可以为2，再同理第3轮，最后游戏结束并显示总分。

随机时间要足够随机，不能让游戏者有预判，start按键考虑去毛刺的功能。

以上设计用TOP DOWN设计流程，完成系统框图设计、RTL设计、综合、功能和时序仿真、物理实现。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

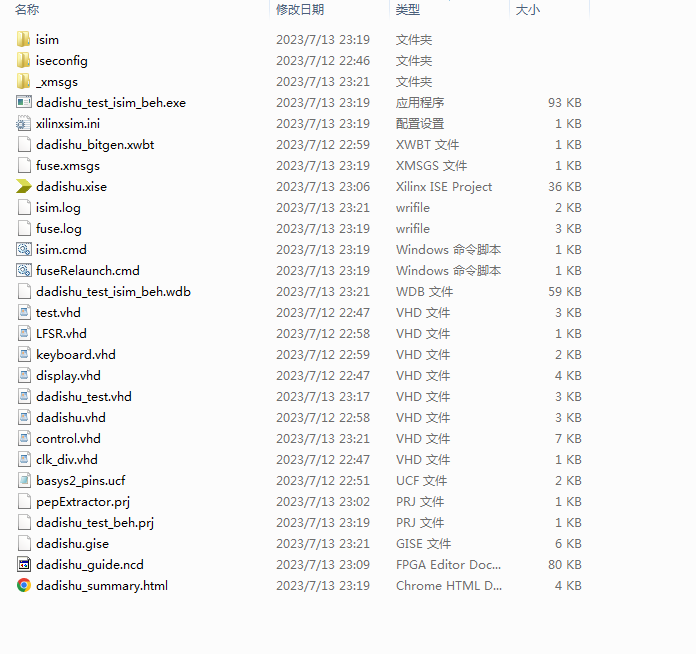

1. 工程文件

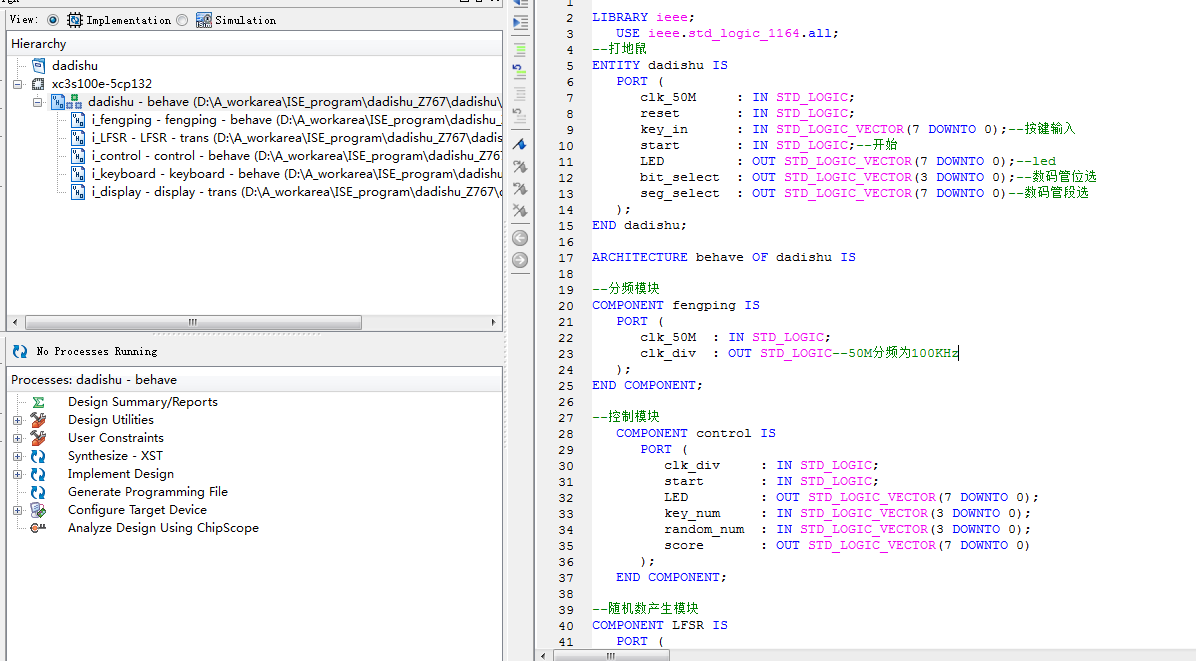

2. 程序文件

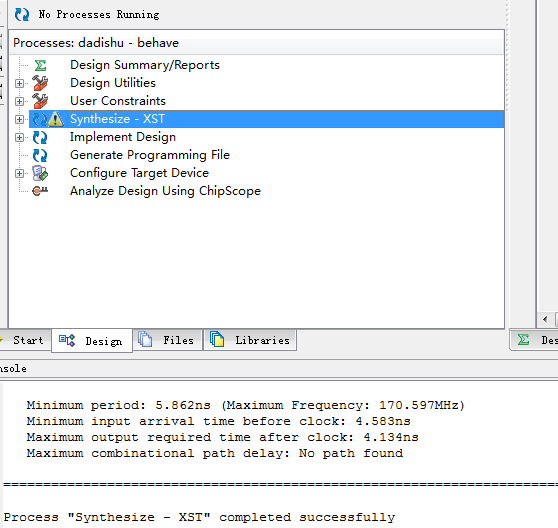

3. 程序综合

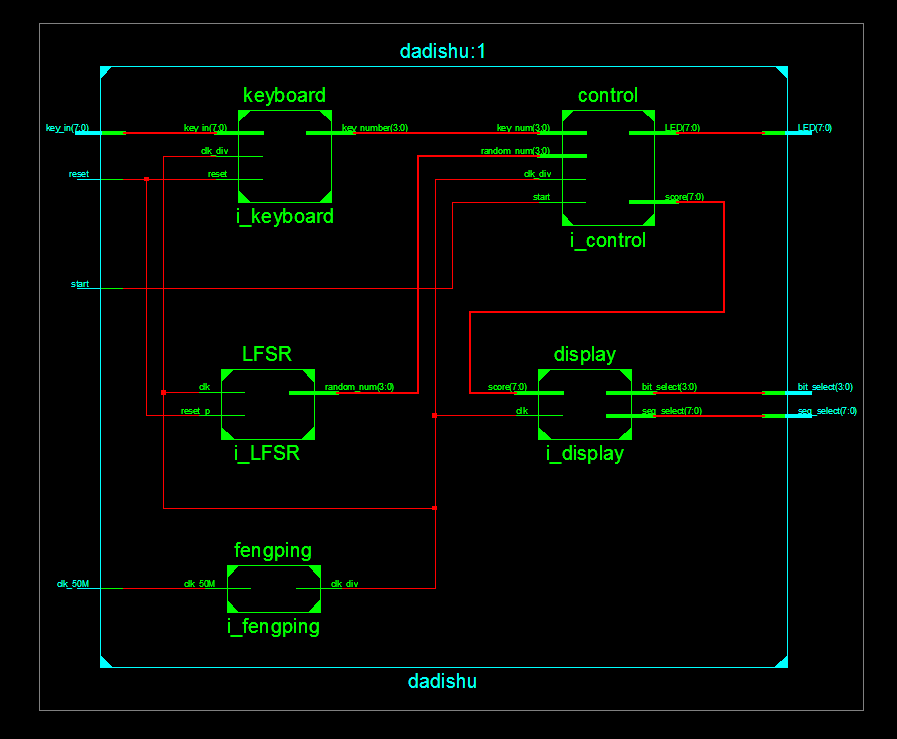

4. RTL图

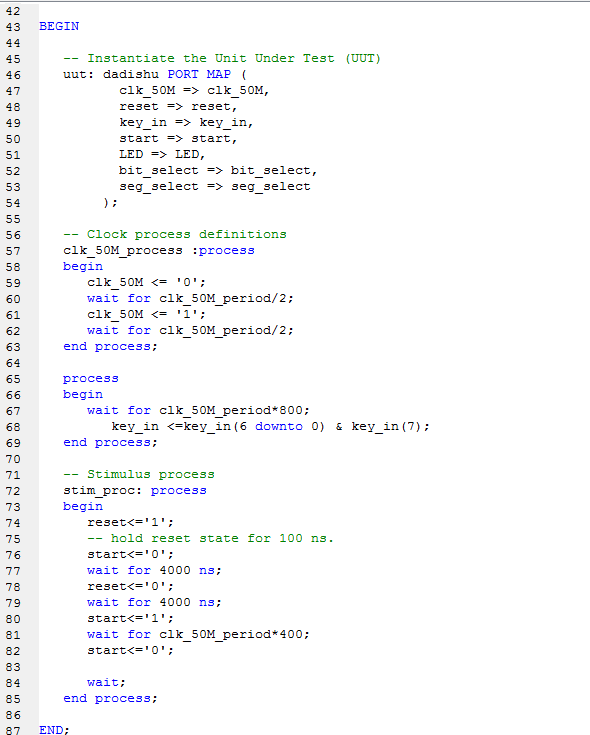

5. Testbench

6. 仿真图

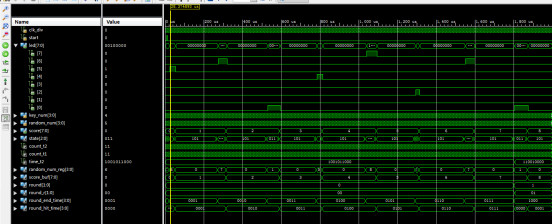

整体仿真图

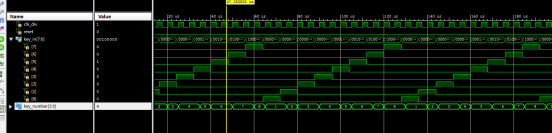

分频模块

随机产生模块

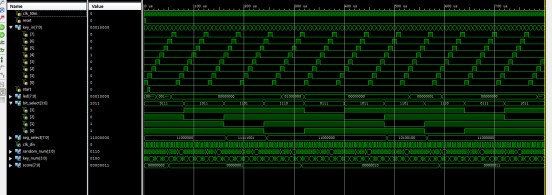

按键模块

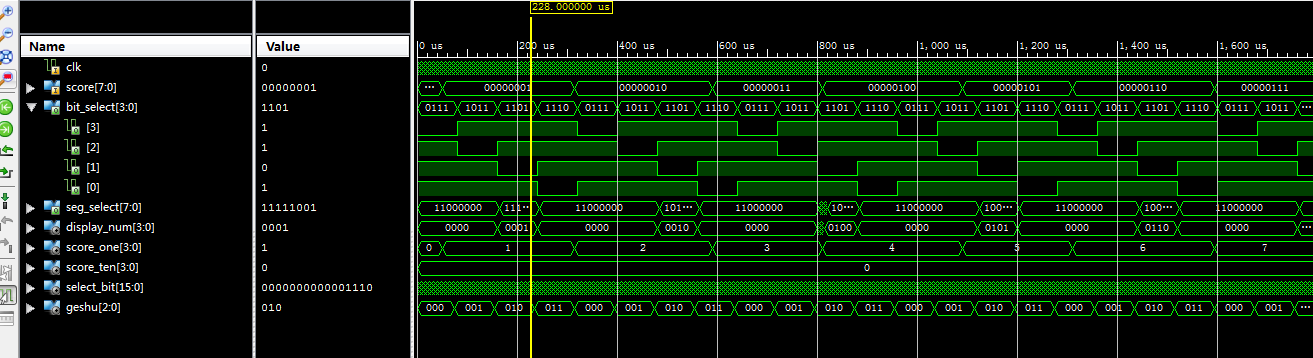

控制模块

显示模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--分频模块
ENTITY fengping IS
   PORT (
      clk_50M  : IN STD_LOGIC;
      clk_div  : OUT STD_LOGIC--50M分频为100KHz
   );
END fengping;
ARCHITECTURE behave OF fengping IS
   SIGNAL count   : integer:=0;
BEGIN
   PROCESS (clk_50M)
   BEGIN
      IF (clk_50M'EVENT AND clk_50M = '1') THEN
         IF (count >= 499) THEN--计数到499，500分频
            count <= 0;
         ELSE
            count <= count + 1;
         END IF;
      END IF;
   END PROCESS;


   PROCESS (clk_50M)
   BEGIN
      IF (clk_50M'EVENT AND clk_50M = '1') THEN
         IF (count >= 250) THEN--分频为clk_div
            clk_div <= '0';
         ELSE
            clk_div <= '1';
         END IF;
      END IF;
   END PROCESS;

END behave;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=780
