基于FPGA的4位加法器设计Verilog代码Quartus仿真

07/25 09:10
1628
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

2-240516164235423.doc

共1个文件

名称:基于FPGA的4位加法器设计Verilog代码Quartus仿真

软件:Quartus

语言:Verilog

代码功能:

4位全加器

要求:

1.设计一个1位全加器。(注意:直接根据1位全加器的逻辑功能设计,不需要先设计半加器,即4位全加器的最底层为1个1为全加器)。

(1)列出全加器的真值表。

(2)写出1位全加器的 Verilog HDL描述。

(3)给出仿真波形。

2.采用自下而上的方法,由1位全加器设计4位全加器的逻辑功能。

(1)画出由1位全加器构成4位全加器的逻辑电路图

(2)采用自下而上的方法写出4位全加器的 Verilog HDL描述。

(3)给出仿真波形。

FPGA代码Verilog/VHDL代码资源下载:www.hdlcode.com

演示视频:

设计文档:

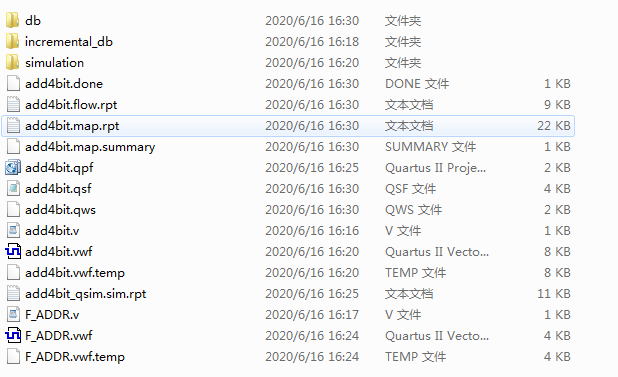

1.程序工程文件

2.程序运行

3.程序文件

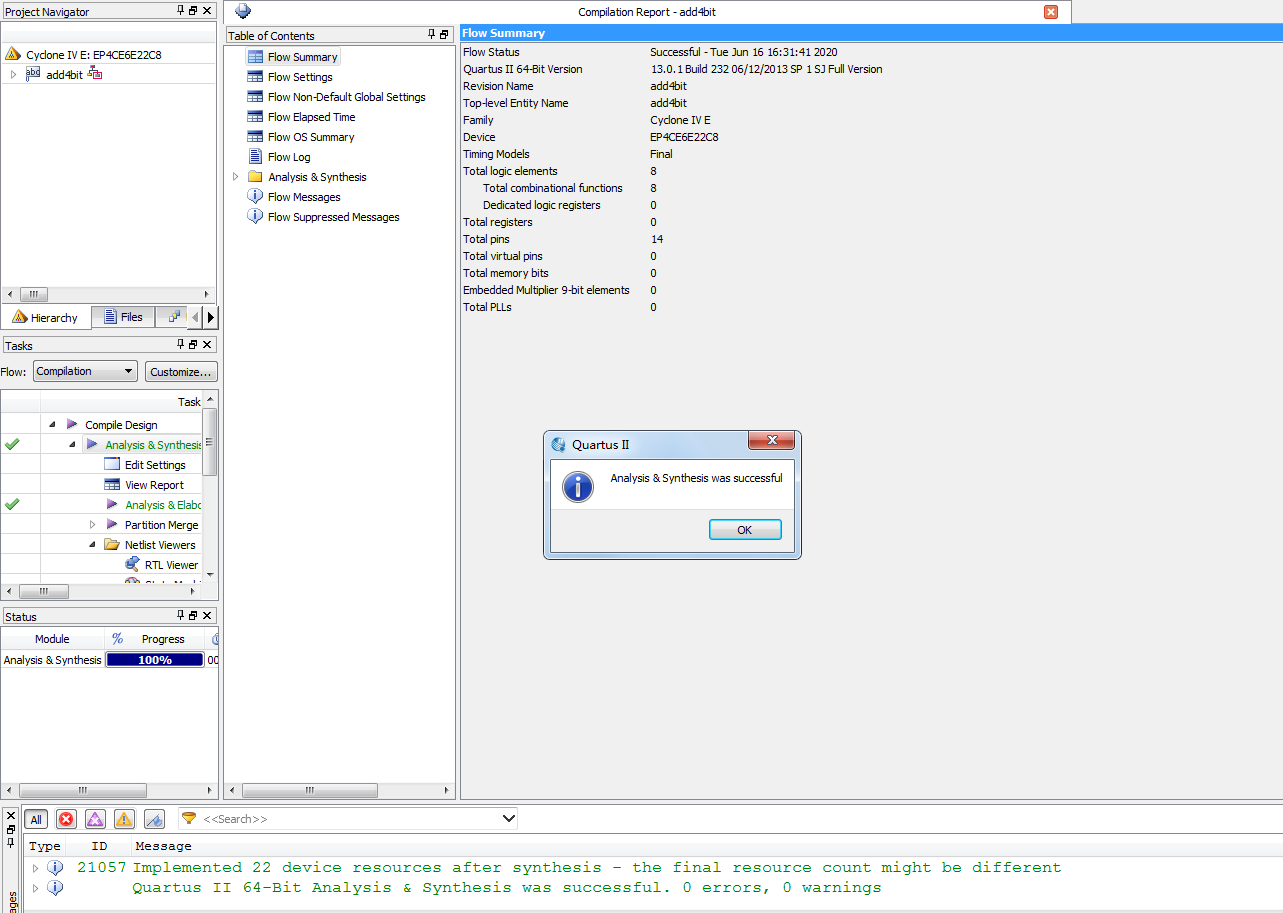

4.程序结构(RTL图)

5.程序仿真

1位全加器真值表

a

b

cin

sum

cout

0

0

0

0

0

0

0

1

1

0

0

1

0

1

0

0

1

1

0

1

1

0

0

1

0

1

0

1

0

1

1

1

0

0

1

1

1

1

1

1

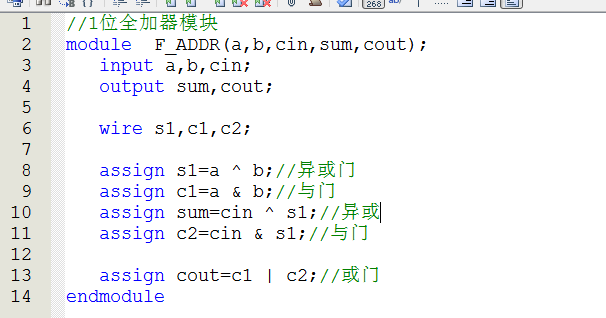

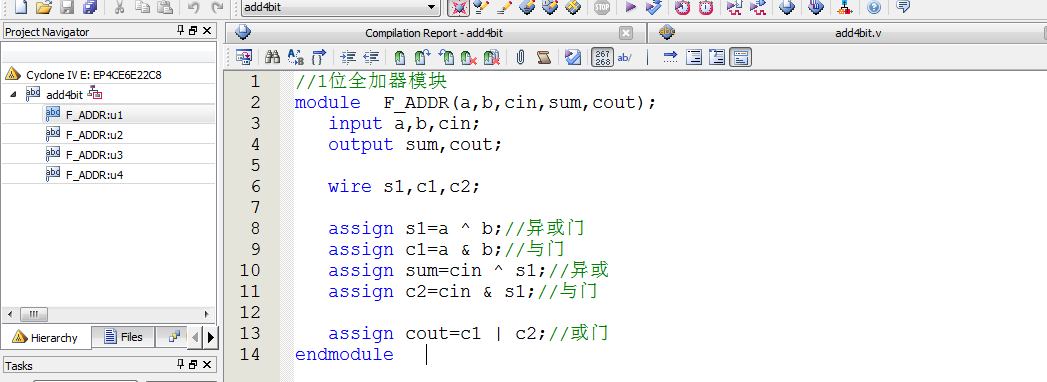

1位全加器verilog代码

仿真图

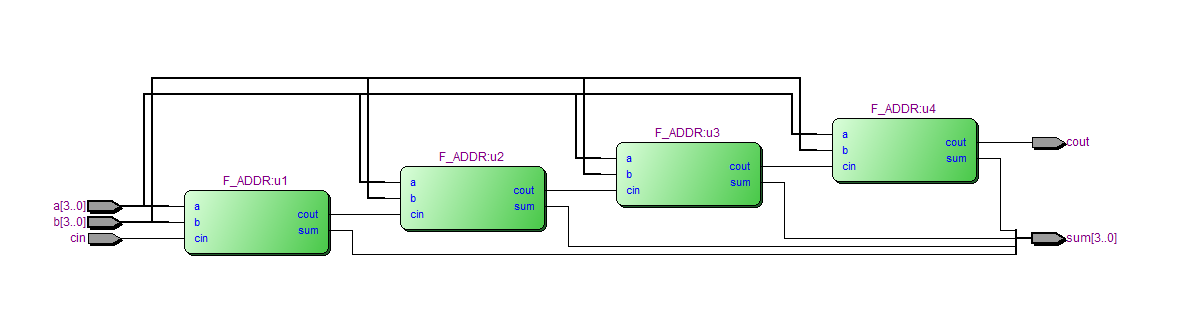

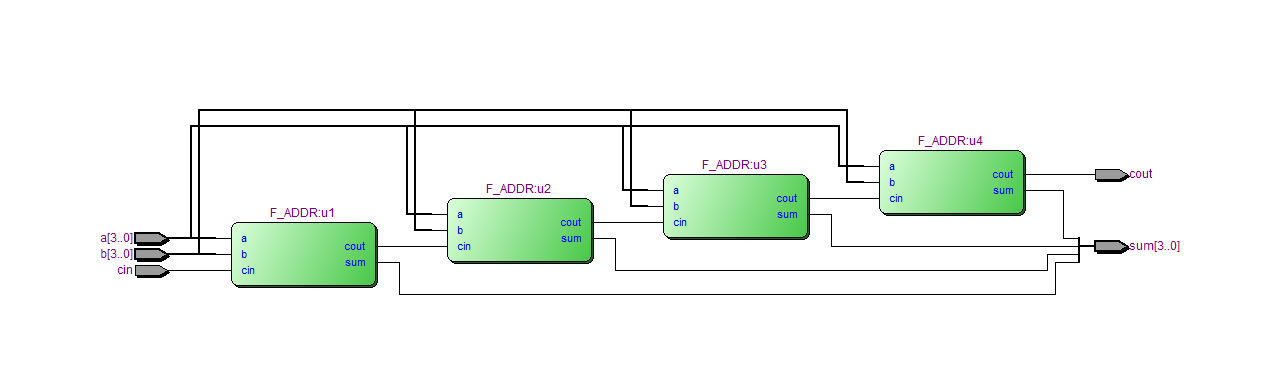

4位全加器逻辑电路图

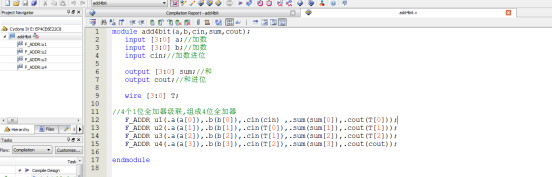

4位全加器verilog代码

仿真图

a+b+cin=sum,若和大于16,则进位,同时sum=和减16.根据仿真图可以看到仿真正确

十进制表示

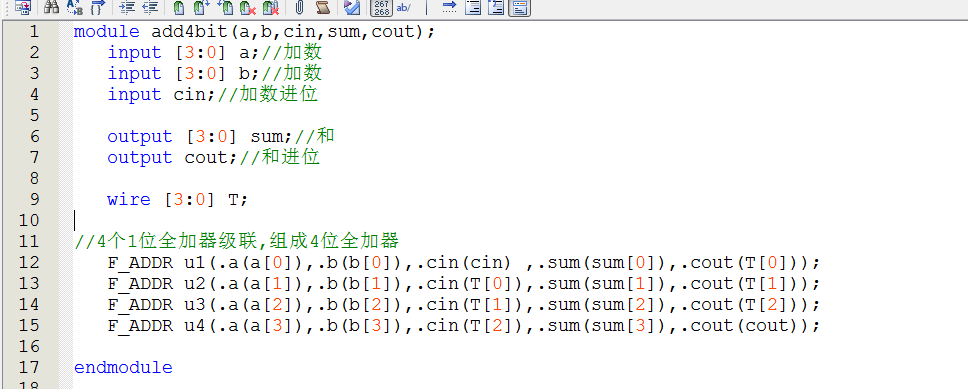

部分代码展示:

module add4bit(a,b,cin,sum,cout);
input [3:0] a;//加数
input [3:0] b;//加数
input cin;//加数进位
output [3:0] sum;//和
output cout;//和进位
wire [3:0] T;
//4个1位全加器级联,组成4位全加器
F_ADDR u1(.a(a[0]),.b(b[0]),.cin(cin) ,.sum(sum[0]),.cout(T[0]));
F_ADDR u2(.a(a[1]),.b(b[1]),.cin(T[0]),.sum(sum[1]),.cout(T[1]));
F_ADDR u3(.a(a[2]),.b(b[2]),.cin(T[1]),.sum(sum[2]),.cout(T[2]));
F_ADDR u4(.a(a[3]),.b(b[3]),.cin(T[2]),.sum(sum[3]),.cout(cout));
endmodule

点击链接获取代码文件:http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=762
