低成本标准门铃音乐芯片方案设计

方案概述

标准门铃的核心诉求是“响得清、花样多、成本低、好量产”。本方案以 WTN6040F门铃专用芯片为核心，提供一套面向门铃/呼叫器的低成本音乐响铃解决方案。WTN6040F 为低成本、高性能 CMOS 语音芯片，最大特点是可重复烧写，内部固化 40 秒 MIDI 音乐资源（本方案采用 D012 曲库，含 8 段门铃专用音 + 23 首经典乐曲，共 31 首），无需外接 Flash，单芯片即可完成“接收触发—播放音乐—驱动喇叭”的完整链路。

针对门铃应用，本方案给出两种不同的解决方案：

极简按键直驱型：利用芯片内置“按键复用”功能，无需外接 MCU，按一下门铃键即播一段门铃音，BOM 极简、成本最低，适合有线门铃、呼叫铃、提示器。

无线接收响铃型：门口发射端按键/无线信号 → 室内接收端 MCU（或无线模块）通过一线/两线串口控制 WTN6040F 播放指定曲目，适合 315/433MHz 无线门铃、可视门铃室内机。

两种形态共用同一颗 WTN6040F，差异仅在“控制方式 + 是否外挂 MCU”，可根据成本与功能需求灵活裁剪。

芯片核心优势（门铃应用视角）

关键参数速览

系统方案架构

极简按键直驱型（无 MCU）

结构：门铃按键 → WTN6040F（按键复用模式）→ PWM 直驱喇叭。芯片上电初始化完成后，按下门键（PA1 拉低）即播“下一曲”门铃音；PA0 拉低可切换 4 级音量并同时播放。整机仅需芯片、喇叭、1 颗去耦电容、按键上拉电阻，无 MCU、无晶振、无功放。

无线接收响铃型（带 MCU）

结构：门口发射端（按键 + 315/433MHz 发射）→ 室内接收端（无线接收模块 + MCU）→ 一线/两线串口 → WTN6040F → PWM 直驱喇叭。接收端 MCU 解析无线指令后，向 WTN6040F 发送对应地址码播放指定门铃曲（如 00H~07H 选不同门铃音），并可联动 LED、音量调节、循环播放等。

该形态适合需要“多门口、多曲可选、防误触、配网”等功能的中高端无线门铃，核心发声仍由 WTN6040F 以最低 BOM 完成。

硬件电路设计

标准应用电路要点

• 电源：工作电压 1.8V~5.5V，PWM 输出。建议加 LDO 稳压（如 3.3V）以获得更干净的音质。
• 去耦电容 C1：尽量靠近 WTN6040F 的 VDD 脚，C1=106 时 ESD 抗扰能力更强（C1=104 相对弱）。
• 按键上拉：即使不使用按键功能，PA0/PA1 也必须加上拉电阻——芯片内部悬空，若无上拉会因环境因素被误识别为按键触发。
• 喇叭接口：PWM+（脚 7）与 PWM-（脚 5）直接接 8Ω/0.5W 喇叭，注意极性不影响发声但建议固定。
• BUSY 指示：PA2 为忙信号输出，标准程序默认高电平、播放中为低电平，可驱动 LED 指示播放状态。

推荐 BOM（极简型）

备注：以上为“发声单元”BOM，不含外壳、电池盒、无线模组。整体物料成本可控制在极低区间，详见第八节成本分析。

PWM 直驱喇叭设计

WTN6040F 内部集成 12 位 PWM 音频输出，差分输出 PWM+ / PWM-，可直接驱动 8Ω/0.5W 动圈喇叭，无需外加 Class-AB 功放与耦合电容。若需更大音量，可外接 1~3W 功放（如 8002/HT6872 类）由 PWM 端取信号放大；但因芯片已能直驱 0.5W，标准门铃场景通常无需功放即可满足楼道/室内响度。

控制方式

按键控制（复用）

按键模式是“无 MCU 极简门铃”的核心：门键接 PA1，按下即播下一首门铃音；长按/复用 PA0 调音量。此模式无需任何时序编程。

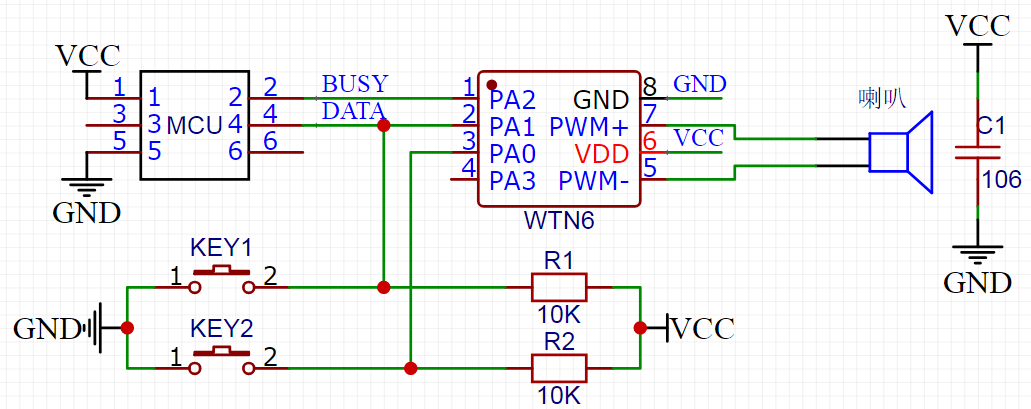

一线串口

MCU 通过单根 DATA 线发送数据控制播放。时序：先把数据线拉低 5ms，再发送 8 位数据（先发低位、再发高位），用高/低电平比例表示位值——必须高电平在前、低电平在后。推荐位比例 200µs : 600µs（3:1，取值范围 40µs:120µs ~ 400µs:1200µs），以保障通讯稳定。两条地址指令间隔需大于 4ms。

上电初始化约 100ms，初始化期间无法响应指令；芯片 IO 默认内部 1M 下拉，低功耗休眠时可将 DATA 拉低防止倒灌电流。

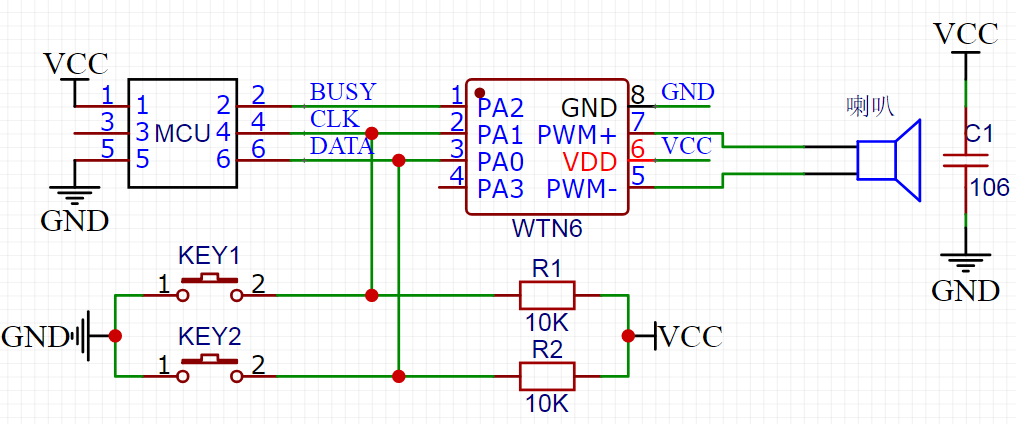

两线串口

由片时钟 CLK（PA1）与数据 DATA（PA0）控制。每发一个字节前先将 CLK 拉低等待 5ms（唤醒/初始化），再发送 8 位数据，接收低位在先、时钟上升沿采样；时钟周期 100µs~6.4ms，推荐高低各 300µs（位周期 600µs）。数据定义：00H~DFH 为语音地址指令，E0H~E3H 音量调节，F2H 循环播放，FEH 停止播放。

命令码

语音地址对应：00H 播放第 0 段、01H 第 1 段……DDH 第 221 段、DEH 第 222 段、DFH 第 223 段（D012 曲库实际占用 00H~1EH）。

曲目与地址映射表（D012 曲库，共 31 首）

下表为 WTN6040F-8S-B_D012 内置曲库的段号与地址码对应关系。门铃场景中，00H~07H 为 8 段专用门铃音，建议作为门铃默认音；09H~1EH 为经典乐曲，可用作“欢迎/提示/彩铃”等多场景音效。

提示：具体曲库以芯片实际烧写版本为准；如需增删曲目或更换门铃音，可通过“可重复烧写”特性重新订制。

低功耗与休眠设计

待机电流仅约 5µA（VDD=5V），适合电池供电的无线/有线门铃长期待机。

芯片 IO 默认内部 1M 下拉，语音播放结束后建议将 DATA（一线）或 CLK/DATA（两线）拉低，防止倒灌电流。

按键模式门铃在“未触发”时芯片处于低功耗态，仅在按键唤醒时播放，平均功耗极低。

如需进一步省电，可在无按键时段由 MCU 控制关断 WTN6040F 供电（注意每次上电需等待约 100~200ms 初始化）。

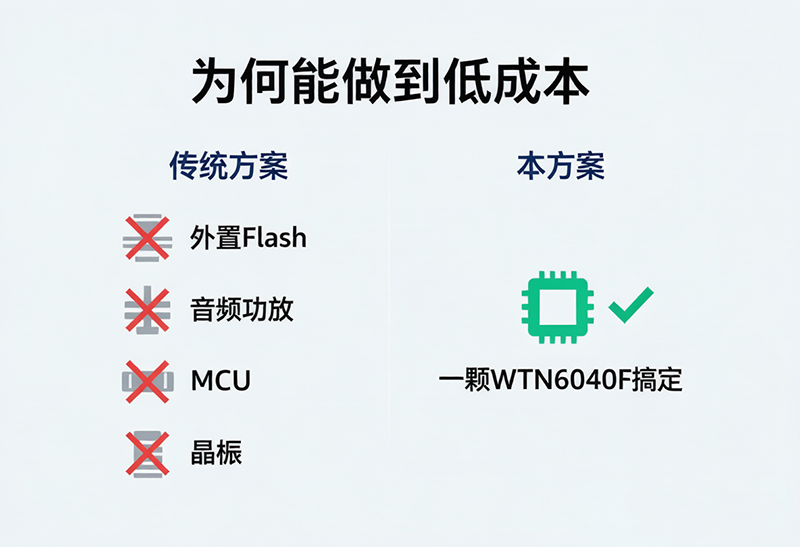

成本分析：为何“低成本”

本方案的成本优势来自“芯片原生集成度”而非“减配”：

射频/无线类门铃仍需门口发射与室内接收模组，但“响铃发声”这一最贵/最占板面积的部分已被 WTN6040F 极致压缩。整体发声单元（芯片+喇叭+少量阻容）物料成本可控制在数元以内，规模化后优势更明显。

设计注意事项

• 控制方式与输出方式在烧写程序时已设定，订做芯片时必须向业务员说明应用要求（按键/一线/两线、PWM 输出等）。
• 上电需要初始化时间（约 100~200ms），期间无法响应指令，须初始化完成后才能正常接收控制指令。
• 不使用按键功能时也必须加上拉电阻，否则内部悬空会被误识别为按键触发。
• 去耦电容 C1 尽量靠近 VDD 脚；选用 106 电容可获得更强的 ESD 抗扰能力。
• 串口模式两条地址指令间隔须大于 4ms；一线位比例建议 3:1（200µs:600µs）、两线每位周期推荐 600µs。
• BUSY 脚：标准程序默认高电平、播放中为低电平；串口模式下只有收到正确地址时序 BUSY 才会有电平变化，可用于驱动 LED 或 MCU 状态判断。
• 音量命令（E0H~E3H）建议在播放结束或待机态发送；循环命令 F2H 需先发播放指令再发，且可被 FE/地址指令打断。

定制与量产说明

曲库定制：D012 为标准 MIDI 门铃曲库，亦可根据客户需求更换/增删曲目，或订制专属门铃音、品牌提示音。

控制与输出定制：按键、一线串口、两线串口、PWM 直驱等组合需在烧写时锁定，请在下单时明确。

可重复烧写：样片支持多次擦写，便于打样验证、迭代改曲，量产稳定后固化为标准品。

附录 A：SOP8 管脚定义

极限参数
