LAT1240 MPU子区话题

问题起因

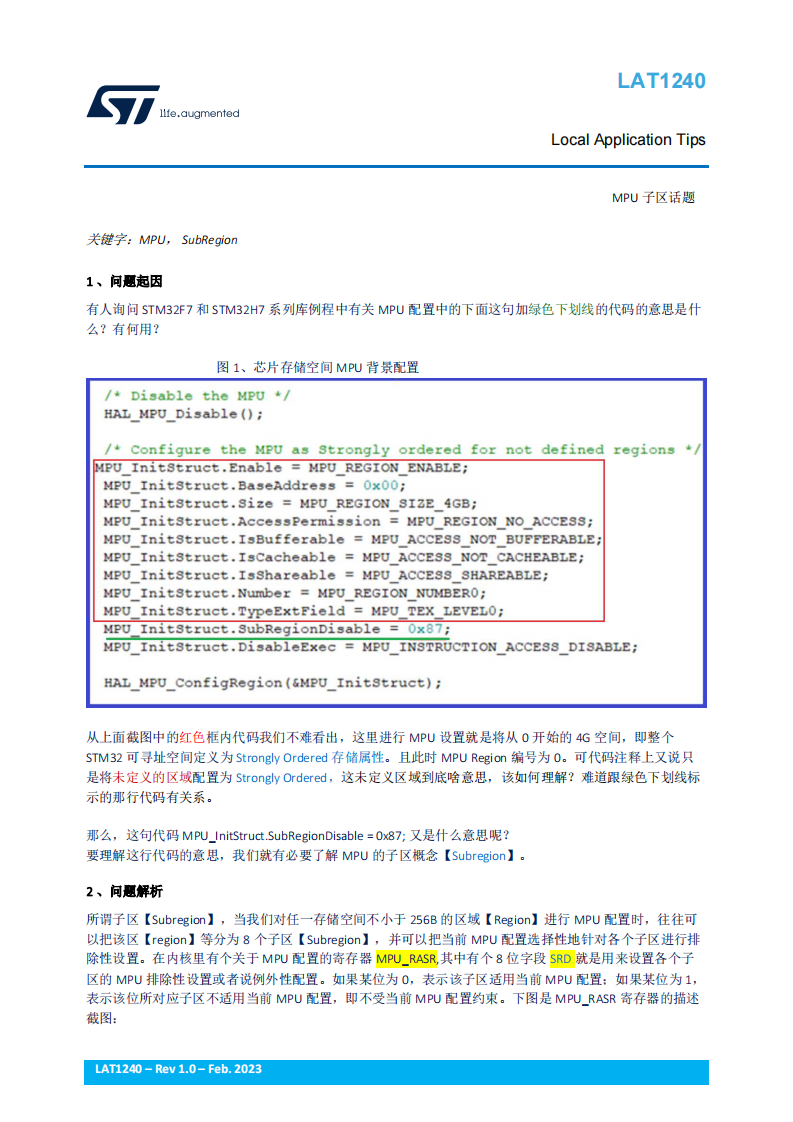

有人询问 STM32F7 和 STM32H7 系列库例程中有关 MPU 配置中的下面这句加绿色下划线的代码的意思是什么？有何用？

问题解析

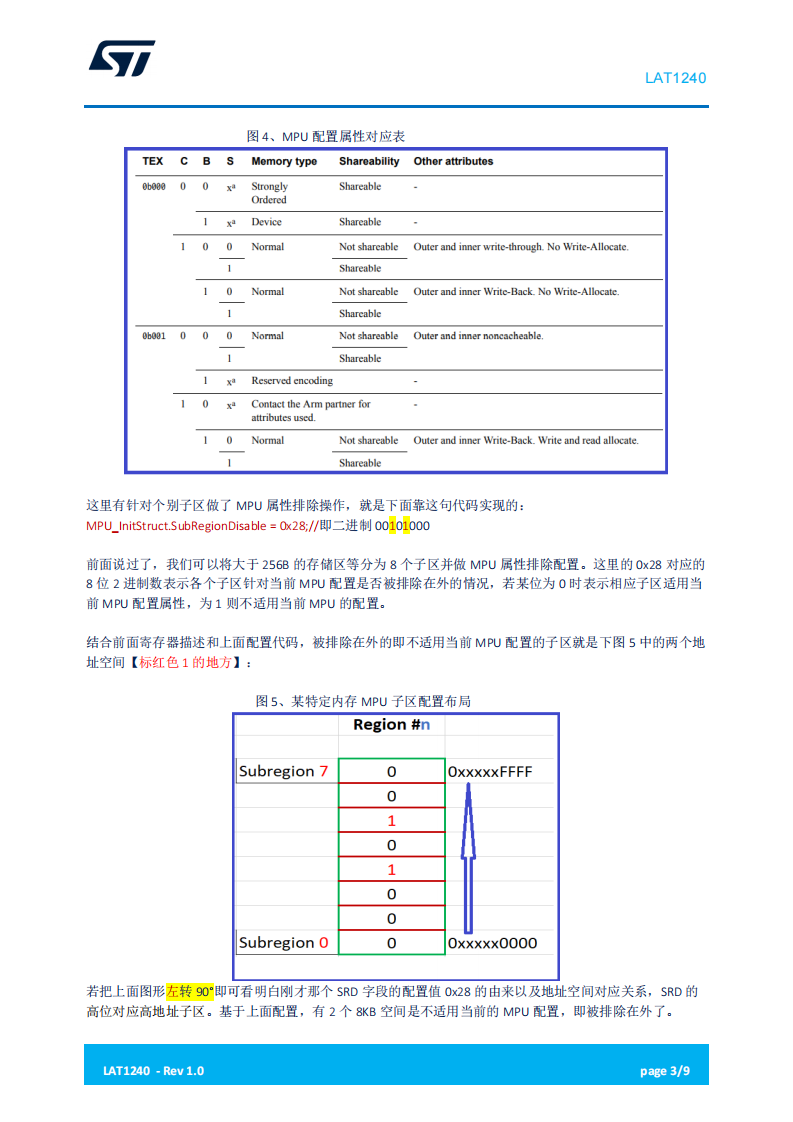

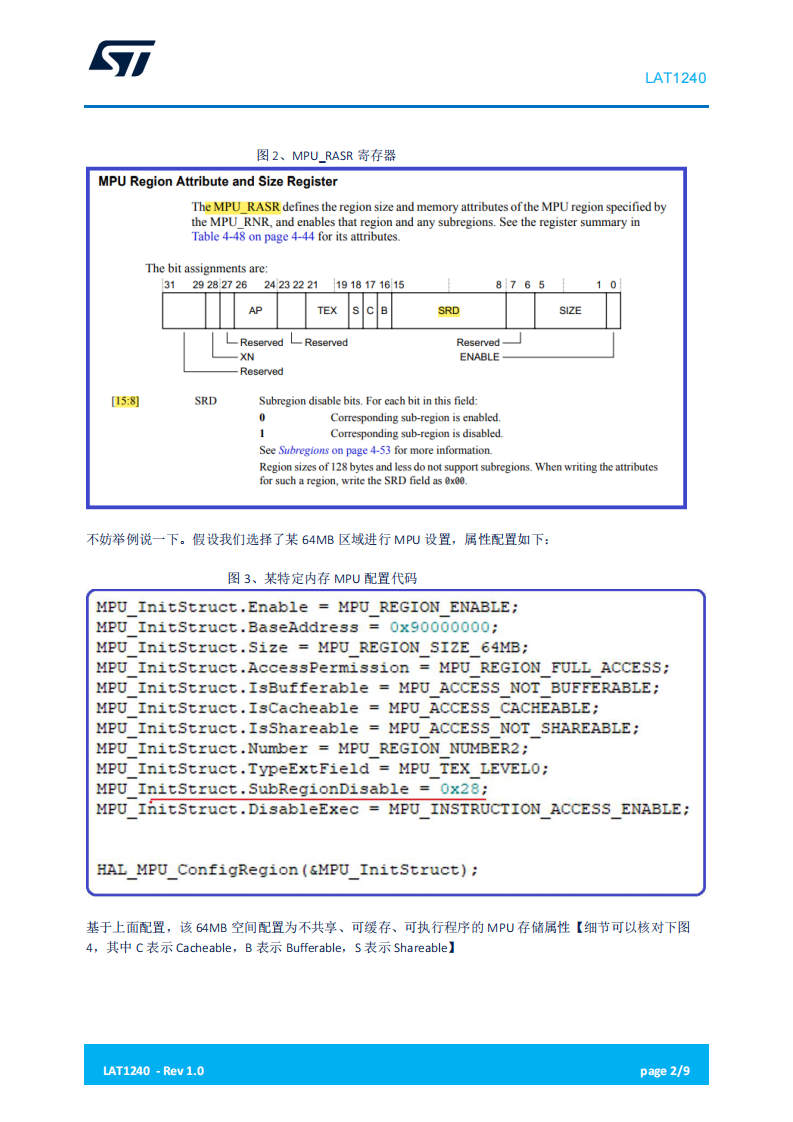

所谓子区【Subregion】，当我们对任一存储空间不小于 256B 的区域【Region】进行 MPU 配置时，往往可以把该区【region】等分为 8 个子区【Subregion】，并可以把当前 MPU 配置选择性地针对各个子区进行排除性设置。在内核里有个关于 MPU 配置的寄存器 MPU_RASR,其中有个 8 位字段 SRD 就是用来设置各个子区的 MPU 排除性设置或者说例外性配置。如果某位为 0，表示该子区适用当前 MPU 配置；如果某位为 1，表示该位所对应子区不适用当前 MPU 配置，即不受当前 MPU 配置约束。

问题小结

本篇内容主要涉及内核 MPU 配置方面的东西，重点针对客户的疑问做了些解答，对 MPU 配置中的子区概念做了较为详细的解读，以供参考。
