LAT6022 STM32MP13x低功耗的使用和注意事项

前言

STM32MP13x 系列是一款单核 A7 的 MPU，同时在低功耗模式下有出色的低能耗，官方网站已经提供了一个关于低功耗的文档 AN5565（STM32MP13 lines using low-powermodes），但是实际应用中会遇见各种问题，所以针对低功耗应用场景整理这篇文档，主要介绍概念和如何调试一些常见问题。

概括

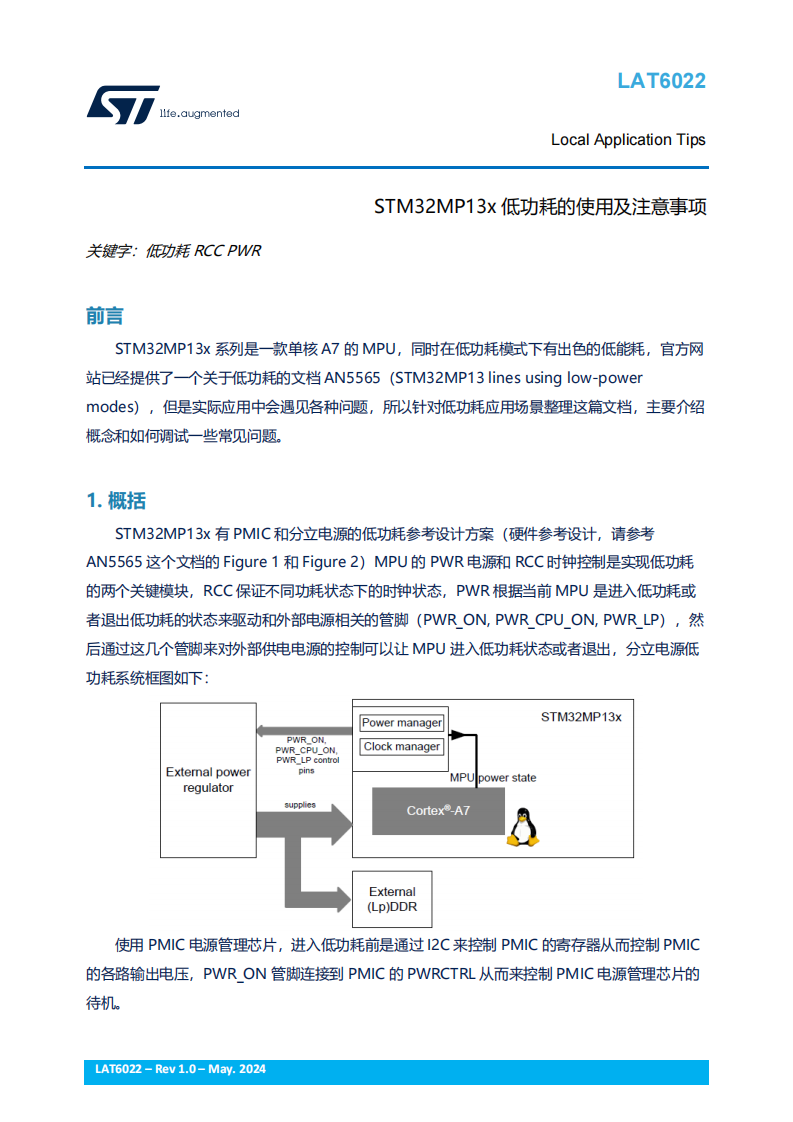

STM32MP13x 有 PMIC 和分立电源的低功耗参考设计方案（硬件参考设计，请参考AN5565 这个文档的 Figure 1 和 Figure 2）MPU 的 PWR 电源和 RCC 时钟控制是实现低功耗的两个关键模块，RCC 保证不同功耗状态下的时钟状态，PWR 根据当前 MPU 是进入低功耗或者退出低功耗的状态来驱动和外部电源相关的管脚（PWR_ON, PWR_CPU_ON, PWR_LP），然后通过这几个管脚来对外部供电电源的控制可以让 MPU 进入低功耗状态或者退出，分立电源低功耗系统框图。

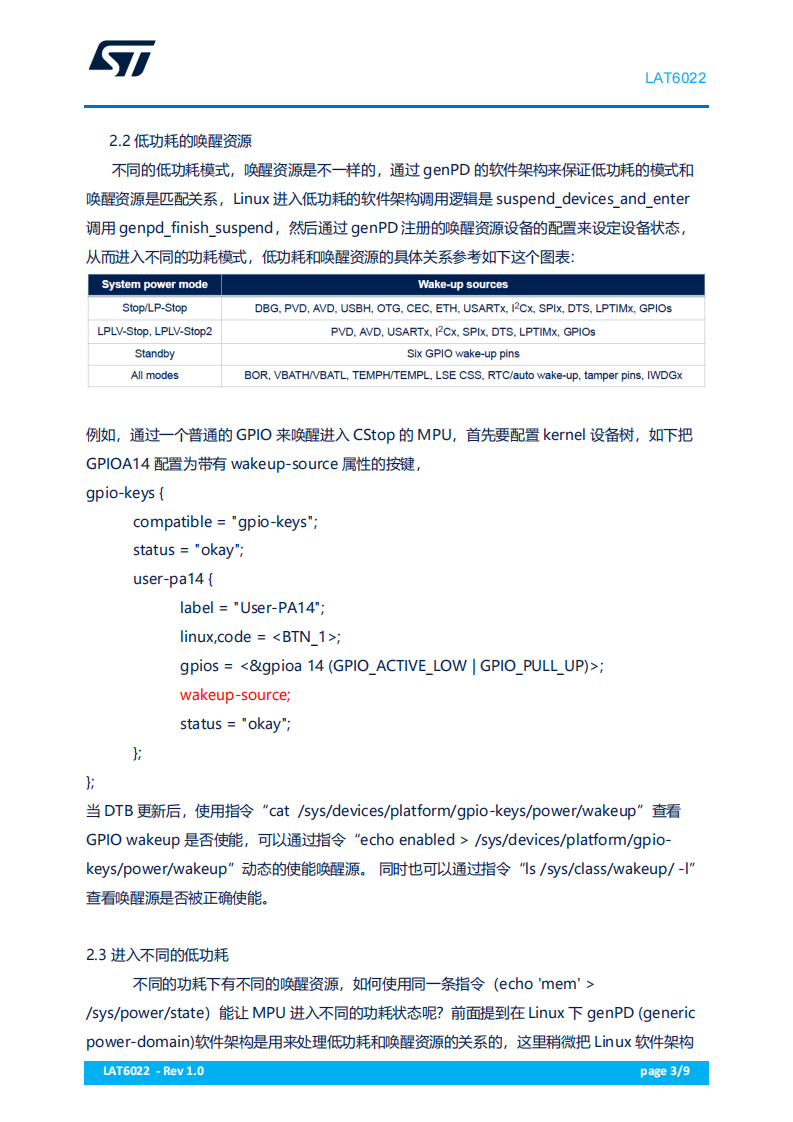

不同的低功耗

在 Linux 系统下进入低功耗主要命令有两个：

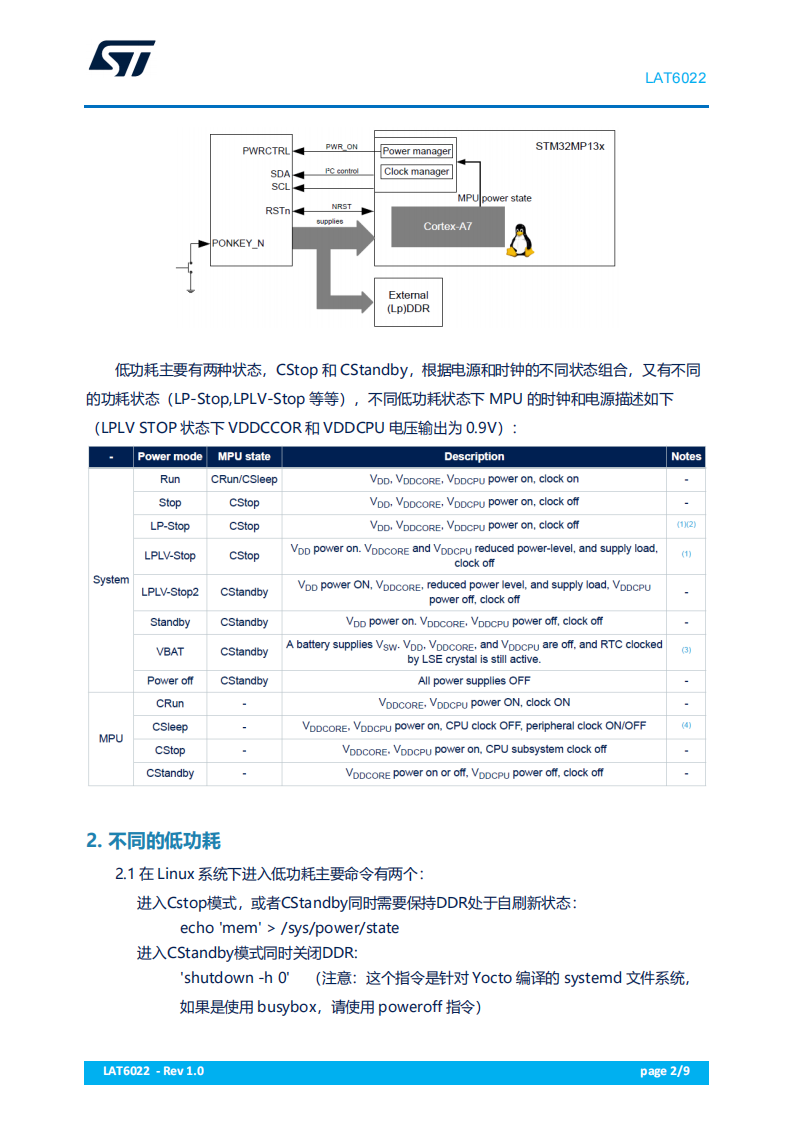

进入Cstop模式，或者CStandby同时需要保持DDR处于自刷新状态：

echo 'mem' > /sys/power/state

进入CStandby模式同时关闭DDR:

'shutdown -h 0' （注意：这个指令是针对 Yocto 编译的 systemd 文件系统，如果是使用 busybox，请使用 poweroff 指令）

常见问题和注意事情

CStandby 有两种模式，一种是 DDR 保持自刷新模式，另外一种 DDR 电源关闭。

在 Optee的设备树配置中，pwr_regulators 中的待机模式最后一个状态设定为STM32_PM_CSTOP_ALLOW_STANDBY_DDR_SR，这个时候 DDR 电源是保持的，最好选用带自刷新的 DDR（例如：DDR3L 型号的），此时功耗低而且唤醒速度也快。
