艾德克斯IT8900A/E可编程电子负载

电源行业总是需要成本控制，同时还要提供可靠的产品。在这两重压力下，严格的产品测试，动态负载模拟和产品质量参数的测量必不可少。

艾德克斯直流电源IT6500、IT6900B，交流电源IT7600，以及直流电子负载IT8800、IT8700、IT8900、IT8300等系列均具有模拟量控制接口。艾德克斯IT8900A系列电子负载也具有模拟量接口，除了可用于并机的模拟量信号同步控制，也可以用0-10V输入模拟量信号控制CC恒电流0~满量程拉载，控制精度能达到1%。通常模拟量电压信号由PLC或信号发生器（任意波形发生器）产生，如图一所示。

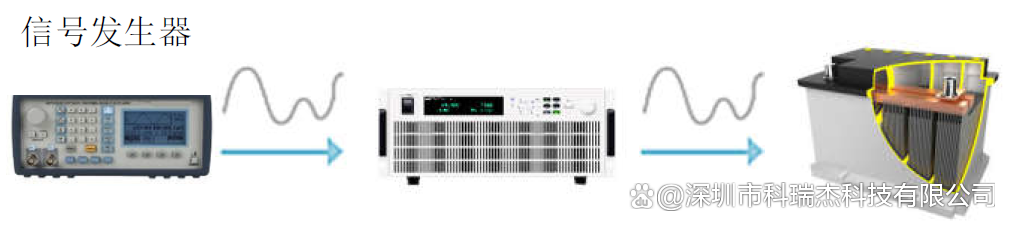

图一、信号发生器通过模拟量控制IT8900A负载拉载任意波形

在工业自动化极度发达的国家，例如德国，电源和负载的模拟量接口几乎是必不可少的，可实现无人化、自动化的仪器控制。IT8900A的模拟量控制具有极快的动态跟踪响应，如图二、图三所示，在模拟量信号频率小于10kHz时，负载输出波形的相位和幅值与模拟量控制信号具有极高的统一性。幅值几乎无衰减，相位延时小于π/2。

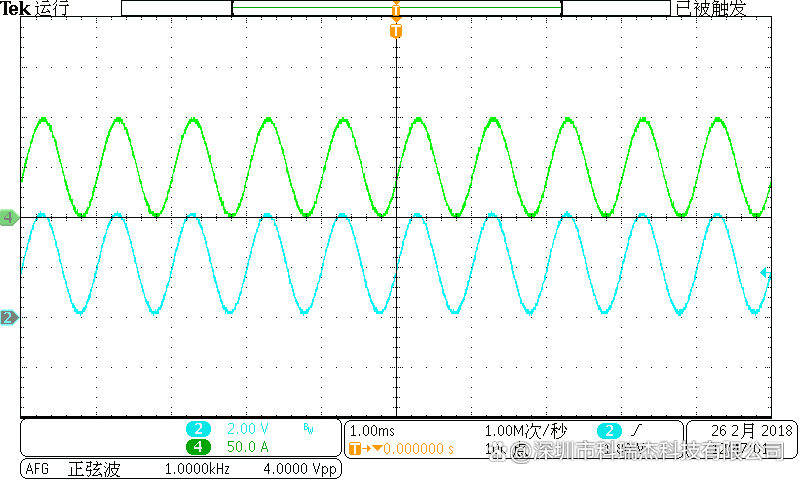

图二、模拟量接口输入1kHz正弦波

图三、模拟量接口输入10kHz正弦波

测试千瓦级及更大功率电池产品时，有些场合需要特殊定制的波形进行测试，用以模拟真实使用情况。艾德克斯负载自带的list功能具有编辑多带载电流电平的功能，可调节频率、占空比和斜率。但当遇到波形极端复杂的情况下，如图四所示，可以采用模拟量编程控制接口。

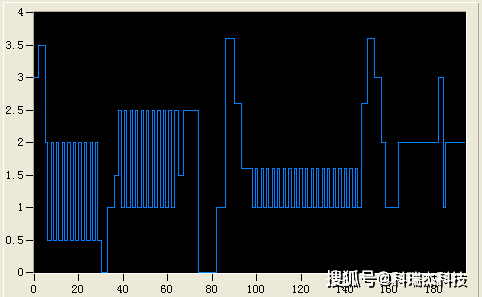

图四、电池测试多准位电流拉载的复杂波形

注意：你必须格外当心，当将能量存储设备（如电池）连接到负载端时，通过反向二极管，负载在额定电流内对于极性反接是有保护的。因为反接能量设备类似于短路，因此我们建议在接线时，增加一个外部二极管或保险丝在负载回路中，如图五所示。

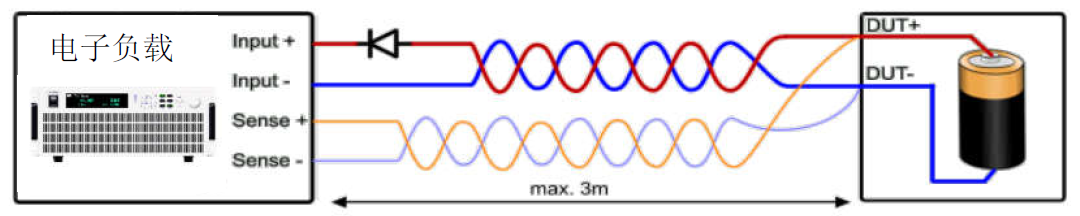

图五、二极管接入防电池打火

科瑞杰作为一站式智能测试解决方案服务商，深刻了解中国市场的应用需求，提供行业内领先的测试可靠性。产品系列丰富，提供了宽广的电压、电流产品的选择。IT8900A/E的加入无疑增加了客户的选择性，提供了更多的应用可能。
