特种爆破装置传爆深孔孔深光学3D轮廓测量-激光频率梳3D轮廓技术

1、引言

联合收割机谷物输送螺旋轴是收获系统的核心传动与输送部件，其内部深孔兼具减重、散热及润滑通道功能，孔深精度直接影响螺旋轴的动平衡性能、传动稳定性及使用寿命。传统测量技术如接触式探针测量易划伤孔壁、残留金属碎屑，且针对螺旋轴长径比大、内壁带有螺旋槽干扰的深孔存在可达性差与测量精度低的问题；超声测量受螺旋轴不锈钢材料声阻抗特性影响，测量误差难以满足精密检测需求。激光频率梳技术凭借等间隔频率梳齿的高精度时频基准优势，实现频域与时域的精准转换，为复杂深孔3D轮廓测量提供了有效解决方案。本文提出基于激光频率梳的联合收割机谷物输送螺旋轴深孔孔深光学3D轮廓测量方法，旨在突破传统技术瓶颈，满足螺旋轴量产检测的高精度与高效率需求。

2 、激光频率梳3D轮廓测量原理

激光频率梳通过飞秒激光器产生超短脉冲序列，经非线性光学效应生成等频率间隔的梳齿状光谱，其重复频率与载波包络偏移频率的双锁定机制，可提供精度达10⁻¹⁵量级的时频基准。在3D轮廓测量中，激光频率梳输出的脉冲光经高精度微透镜组缩束与准直调制后投射至螺旋轴深孔表面，反射光与参考光在探测器上形成干涉信号，相位差与光程差呈严格线性对应关系。通过傅里叶变换解析干涉信号，结合莫尔条纹相位调制原理，可将条纹偏移量转化为孔壁与孔底的高度信息，即满足h = (Δx·λ)/(2·sinθ)（其中Δx为条纹偏移量，λ为激光波长，θ为投影角度）。相较于传统光学测量，该技术借助长相干长度特性（可调至130mm）突破螺旋轴深孔遮挡、螺旋槽干扰及长光程衰减限制，实现深孔孔底轮廓的完整、无干扰重建。

3 、测量系统设计与实验验证

3.1 系统结构设计

测量系统由激光频率梳模块、微光束精准调制模块、图像采集模块及数据处理模块组成。激光频率梳模块选用750kHz高频飞秒激光器，输出670nm红光脉冲以提升螺旋轴不锈钢孔壁的反射效率，同时避免对孔壁造成损伤；微光束精准调制模块通过高倍率微透镜组实现光束聚焦（聚焦光斑直径≤35μm），配合多自由度精密电动云台驱动实现±160°俯仰扫描，确保覆盖长行程螺旋轴深孔全深度区域；图像采集模块采用高灵敏度、高分辨率CCD相机，配合频率梳时间戳标记实现干涉条纹的同步、清晰采集；数据处理模块基于加权最小二乘法完成相位解包裹，结合螺旋轴深孔的圆柱面校准模型及螺旋槽干扰剔除算法修正坐标偏差，最终精确计算孔深值。

3.2 实验验证

实验选取联合收割机标准谷物输送螺旋轴样品，含直径5-8mm、深度60-120mm的深孔共38个，以高精度X-CT测量值为基准。系统扫描速度设为18mm/s，点云密度90点/mm²，对每个深孔取45个计算点的深度平均值作为测量结果。实验显示，测量误差范围为±0.5μm，标准差

激光频率梳3D光学轮廓测量系统简介：

20世纪80年代，飞秒锁模激光器取得重要进展。2000年左右，美国J.Hall教授团队凭借自参考f-2f技术，成功实现载波包络相位稳定的钛宝石锁模激光器，标志着飞秒光学频率梳正式诞生。2005年，Theodor.W.Hänsch（德国马克斯普朗克量子光学研究所）与John.L.Hall（美国国家标准和技术研究所）因在该领域的卓越贡献，共同荣获诺贝尔物理学奖。

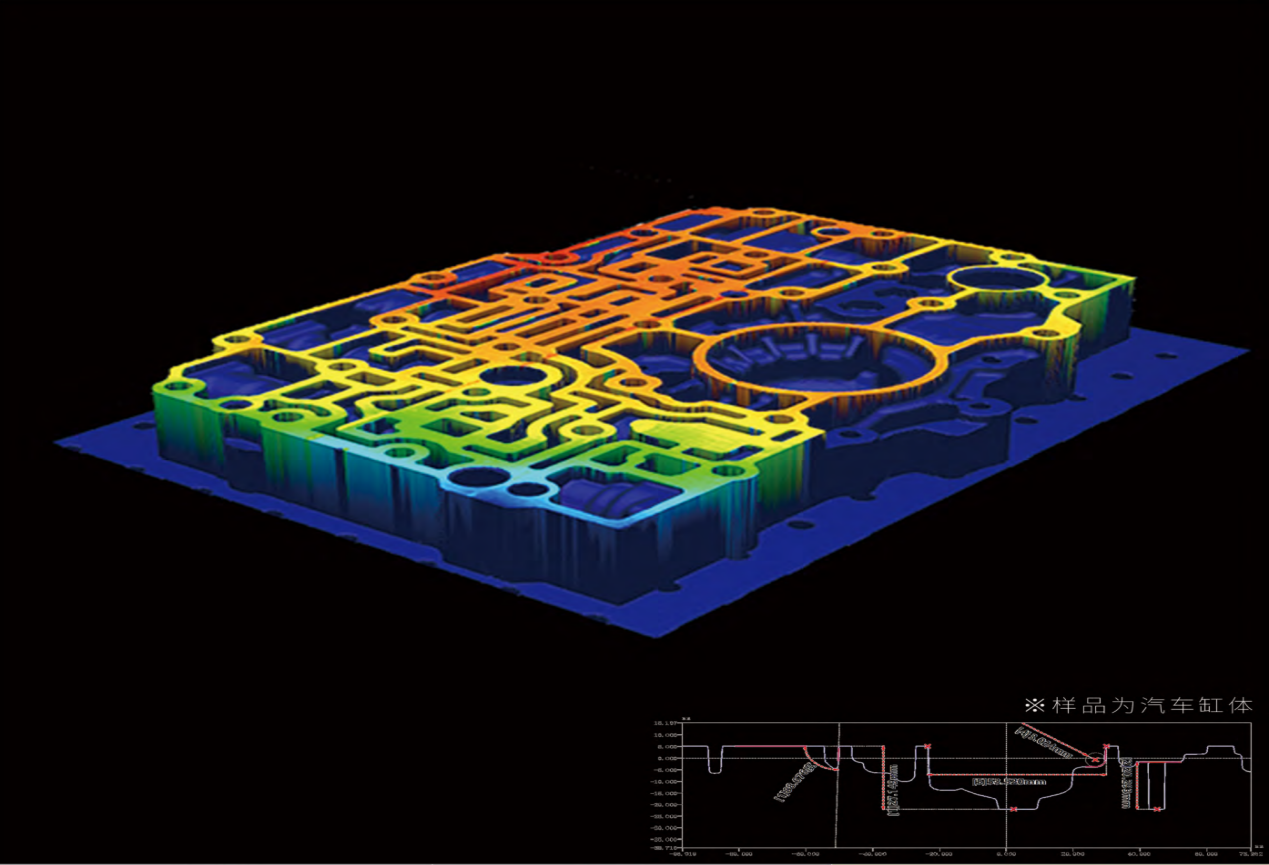

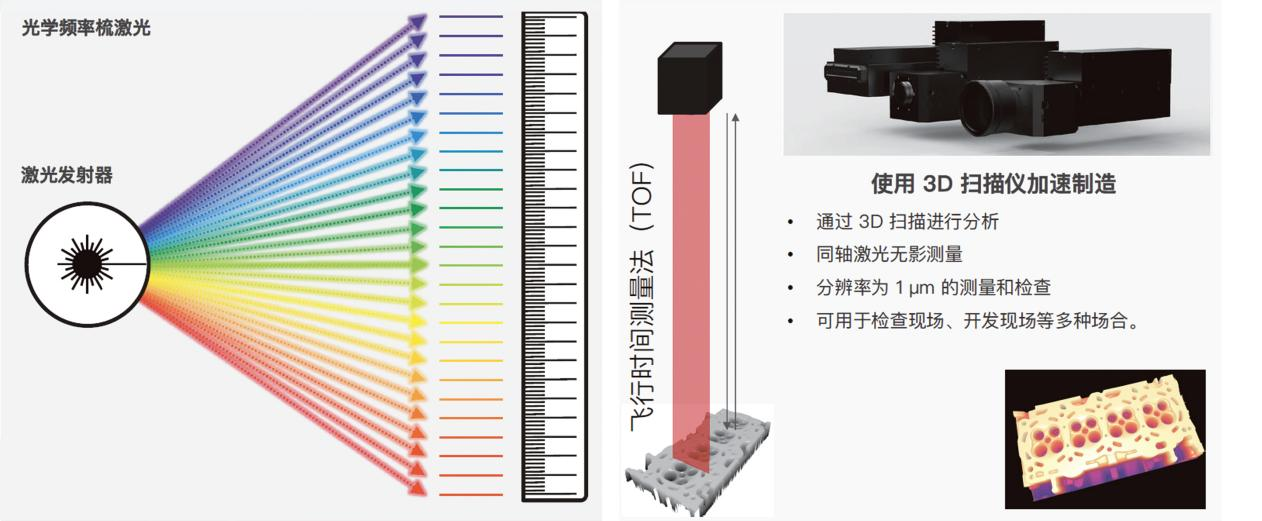

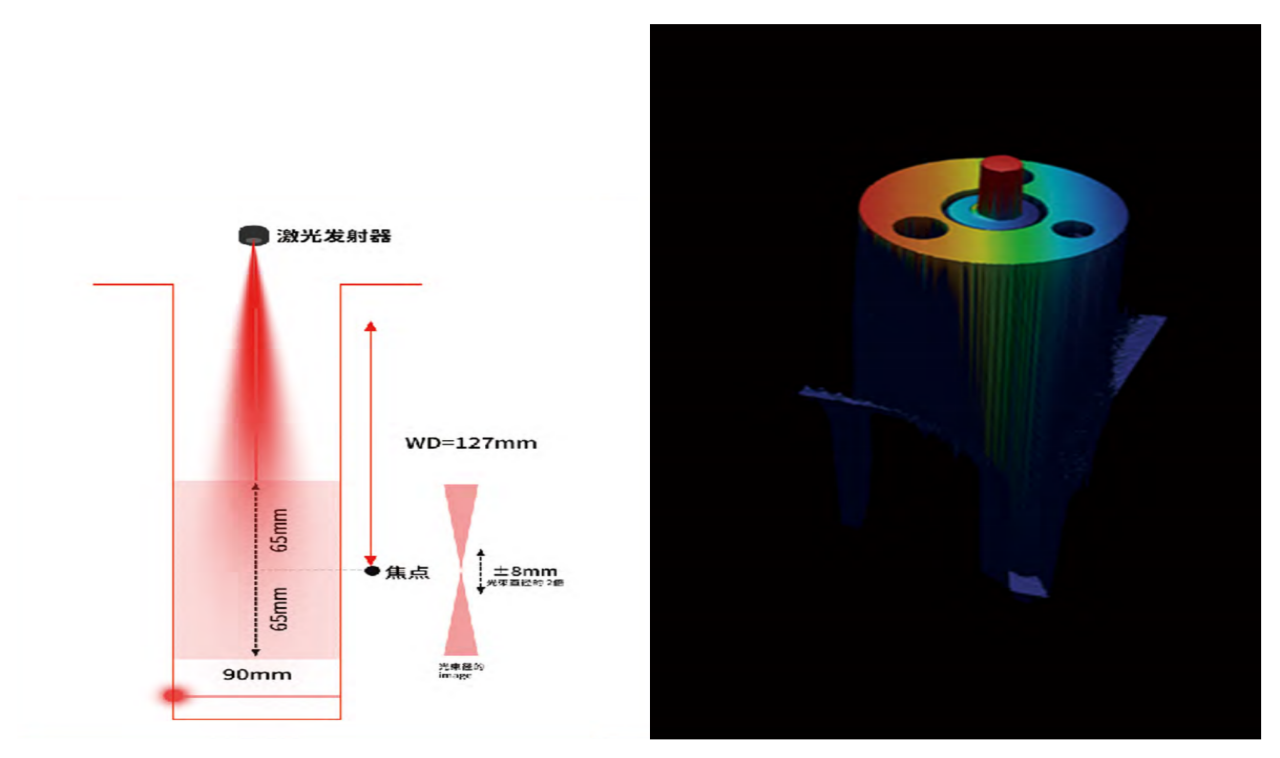

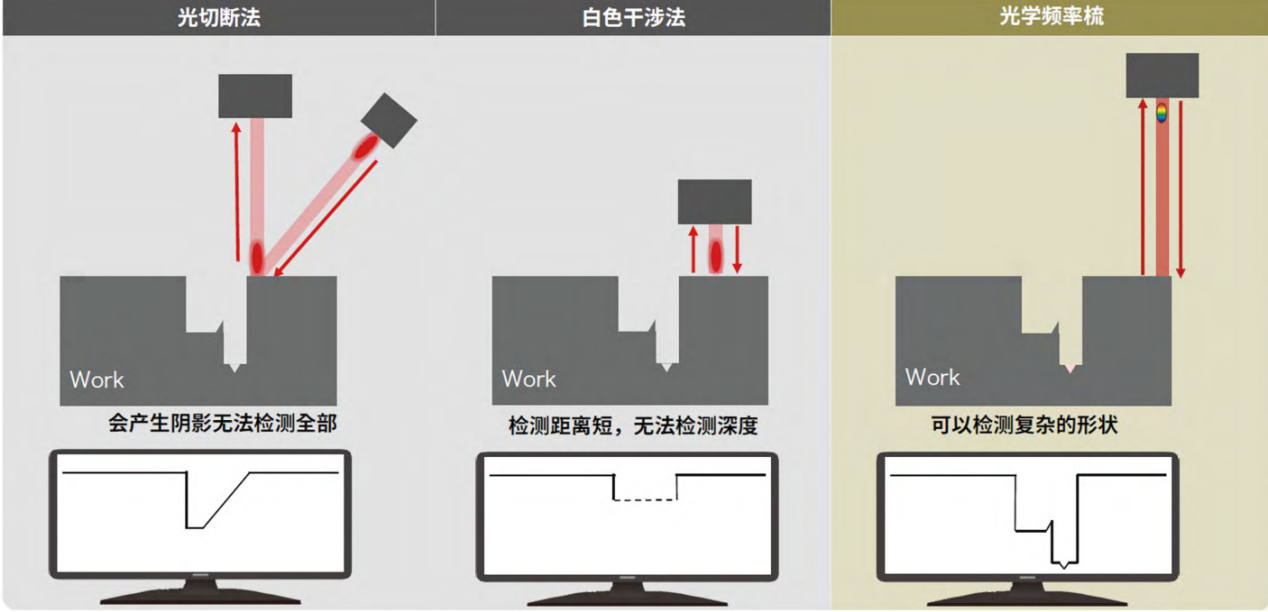

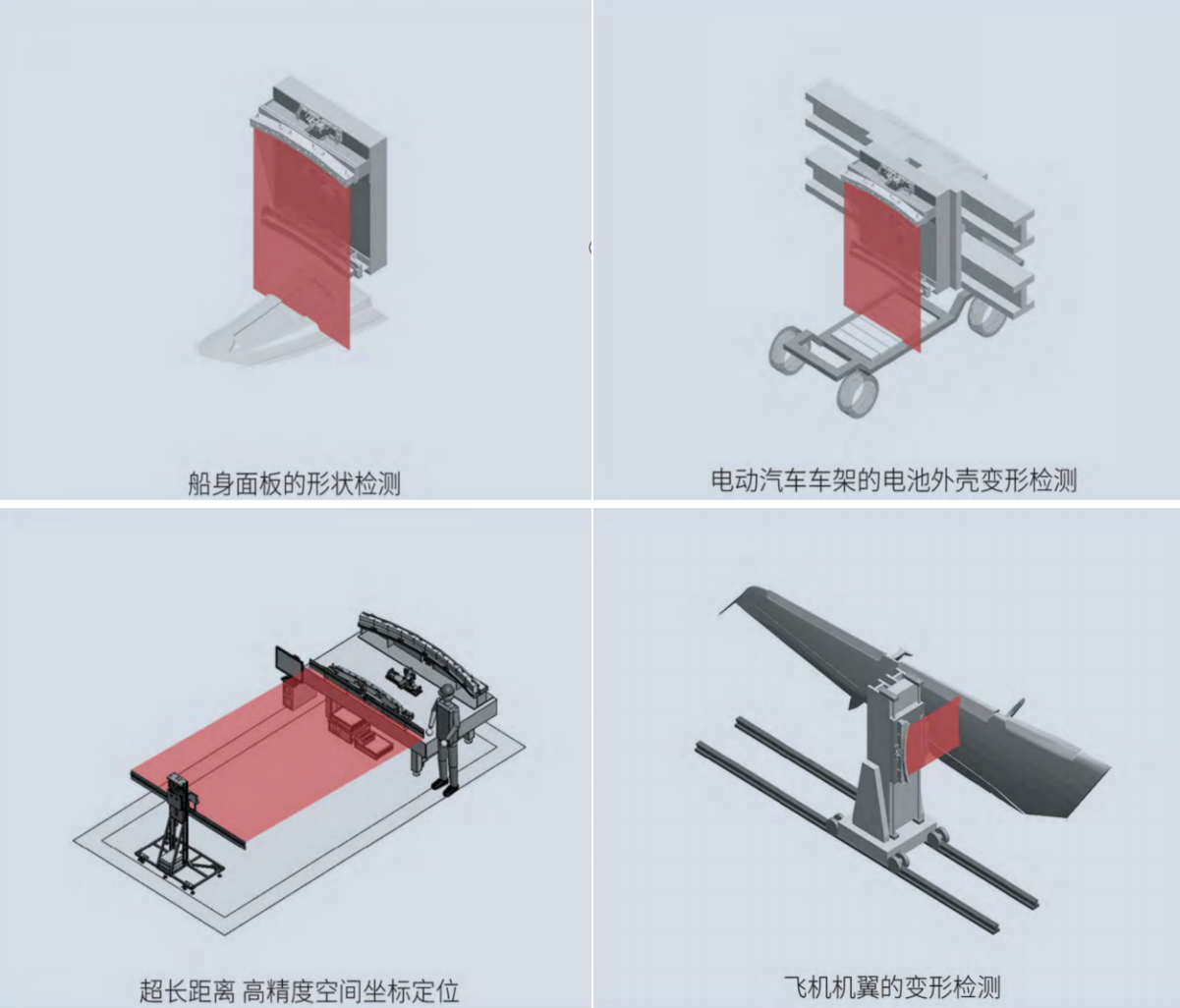

系统基于激光频率梳原理，采用500kHz高频激光脉冲飞行测距技术，打破传统光学遮挡限制，专为深孔、凹槽等复杂大型结构件测量而生。在1m超长工作距离下，仍能保持微米级精度，革新自动化检测技术。
