电梯在我们日常生活中已经随处可见，高档写字楼、酒店和高层小区住宅里的直梯，商场、地铁里的扶梯，这些电梯，尤其是垂直升降电梯，曳引机几乎清一色采用变频驱动（VVVF），其运行的平稳性和安全性备受关注。而电流检测则是保障系统高性能、高可靠与高安全运行的一环，集成式三相霍尔电流传感器以其紧凑的结构、优异的同步性与可靠的隔离性能，正逐步成为该领域的主流检测方案之一。

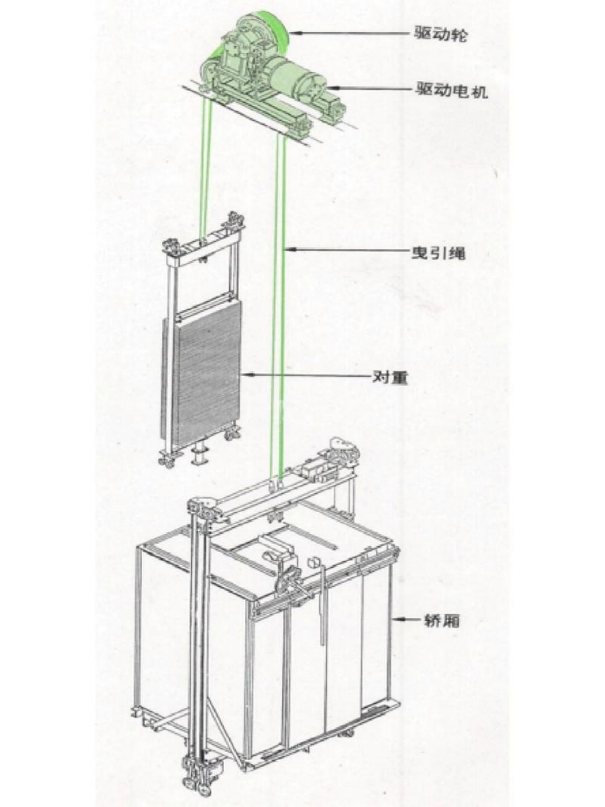

为什么电梯曳引机对电流检测如此敏感？
在变频驱动系统中，无论是永磁同步电机（PMSM）还是异步电机，其运行品质都高度依赖电流控制能力，从控制结构上看，电梯曳引系统至少涉及以下三类关键电流测量：
直流母线电流
制动与能量回馈路径中的电流
这些电流信号直接参与转矩闭环控制、矢量控制（FOC）中的电流解耦以及过流、堵转、失速等安全保护判断。一旦电流检测存在明显误差或动态响应不足，就有可能导致电梯起步抖动、低速爬行不稳、楼层停靠不准，甚至触发保护电梯停止。
电梯曳引机系统对电流检测的关键需求
电梯曳引机通常由永磁同步电机（PMSM）或异步电机驱动，并采用变频器（VVVF）实现精确的转矩与转速控制。相比普通工业变频器，电梯变频器对电流传感器的要求更为苛刻：
实时性与同步性：需要实时采集三相电流数据，以实现：
1.精确的闭环控制：通过实时电流反馈，优化PWM调制，提高电机转矩和速度控制的精度。
2.过流与故障保护：及时检测过流、缺相等异常，触发保护机制，避免设备损坏。
3.谐波抑制与能效优化：监测电流谐波，调整控制策略，降低能耗和电磁干扰。
低速段的线性与零漂控制：电梯在起步、平层、爬行阶段，电机电流往往只有额定值的很小一部分。如果传感器零点漂移大或线性误差集中在低电流区间，就容易放大为控制抖动。
快速动态响应：PWM逆变器的di/dt较高，尤其在加减速和制动阶段，电流变化陡峭。传感器的响应时间与带宽，直接影响电流环的稳定性。
强绝缘与长期可靠性：电梯属于长期运行、不可频繁维护的设备，母线电压常见300–600 V，对爬电距离、耐压、材料阻燃等级有明确要求，因此，电流检测器件通常要同时满足电气安全规范与结构可靠性。
结构紧凑与易集成：节省安装空间，便于在紧凑的控制柜内布局。
集成三相霍尔电流传感器的工作原理
以典型型号为例，这类传感器在单一封装内集成三个独立的霍尔检测通道。其核心特征如下：
原边结构：传感器壳体上有三个独立的矩形开孔，分别对应三相输入。每相母排穿过对应孔时，其电流产生的磁场被该通道专用的磁芯与霍尔元件感知。
信号处理：每个通道内部包含独立的信号放大器，将霍尔电压信号转换为成比例的低电压模拟量输出。
隔离设计：三相原边（高电压大电流）与副边（低压信号及电源）之间通过内部绝缘结构实现电气隔离，绝缘耐压通常高达数kV，符合IEC 60664-1等安全标准。
在工程实践中，此类霍尔电流传感器主要部署在逆变桥三相输出侧，用于实时采样电机相电流，支撑FOC 中的 Id / Iq 解算。相比分流电阻方案，其优势主要体现在：电气隔离、无额外功耗、对大电流与浪涌更友好。
在电梯驱动系统中的核心应用价值
实现高性能矢量控制
控制系统同步采集三相输出 `Vout1`、`Vout2`、`Vout3`，经Clarke/Park变换后得到转矩与励磁电流分量，实现精准的闭环控制。集成设计保证了三个通道间极低的时滞与温漂差异，提升了控制稳定性与动态响应速度。
增强系统安全与可靠性
- 故障保护：实时监测各相电流，可快速识别过流、短路、相不平衡等故障，触发保护。
- 安全隔离：原副边之间满足加强绝缘要求（如300V/600V系统应用），符合IEC 61800-5-1等电梯与驱动安全标准。
- 集成化安全：相比分立传感器方案，减少了连接点与安装误差，提升了整体系统的可靠性。
优化空间布局与安装
单一模块完成三相检测，大幅节省PCB面积和柜内空间。母排可直接穿心安装，布线简洁，有利于降低寄生参数，改善EMC性能。
支持能效管理与诊断
精确的电流反馈可用于计算实时功率、评估能效，并为预测性维护提供数据基础，如监测电流谐波或趋势性变化。
设计选型与安装关键考虑

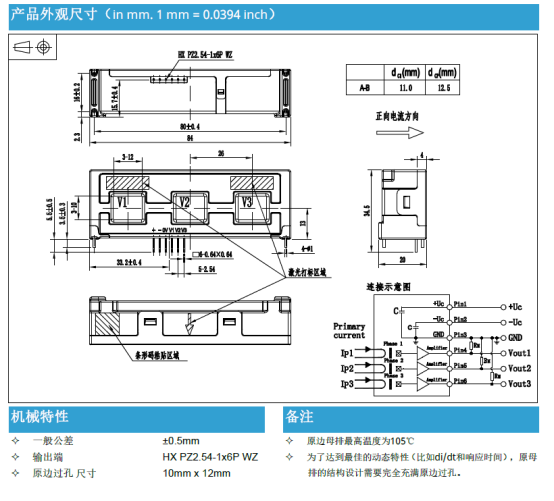

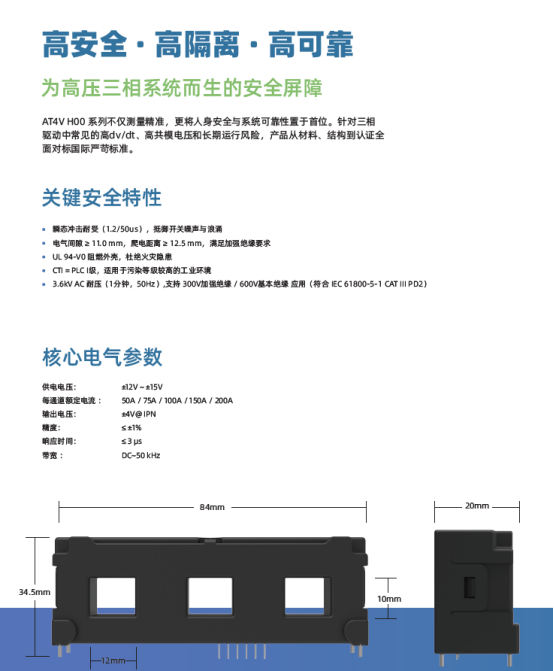

量程匹配：根据电机最大相电流（包括过载能力）选择传感器型号，如AT4V100对应±100A额定值。
供电与信号接口：需提供稳定的双极性电源（如±15V），输出信号通常按比例设计（如±4V对应额定电流），需与控制器ADC输入范围匹配。
母排安装：确保母排完全填满传感器开孔截面，以达到最佳磁耦合与动态特性（di/dt）。相序应与控制程序预设一致。
热管理：虽然传感器本身耐受高温，但应尽量避免安装在热源正上方，保证空气流通，以维持长期稳定性。
总结
电梯曳引机并不是一个追求极限性能的应用场景，但它对稳定、可控、可预期有着极高要求。
电流检测作为变频驱动系统中的基础感知环节，从工程实践来看，集成三相霍尔电流传感器凭借其“三合一”的架构，在电梯曳引机驱动系统中实现了电流检测环节在性能、安全与集成度上的良好平衡。
