作为嵌入式开发中兼具兼容性与扩展性的核心载体，X6818 开发板凭借“核心板+底板+液晶板”的模块化设计，成为降低项目迁移成本、提升开发效率的优选方案。不同于传统开发板的单一结构，X6818 从硬件架构的底层设计，到系统软件的多场景适配，再到实操过程中的细节把控，均围绕嵌入式开发的实际需求展开，本文将结合其核心技术细节，完成全面且贴合实际的技术解析，所有内容均基于原始硬件与系统参数，不添加任何虚构信息。

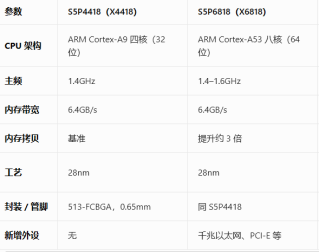

X6818 开发板的核心竞争力，首先体现在其硬件架构的合理性与性能升级上。其采用邮票孔核心板与底板、液晶板分离的模块化设计，核心板选用 8 层板工艺打造，尺寸控制在 48mm×68mm，引脚间距 1.2mm，提供 180PIN 扩展接口，不仅具备较强的抗干扰性和运行稳定性，更关键的是兼容 X4418 核心板的管脚定义，可实现前代开发板的无缝升级替换，大幅降低项目迭代过程中的硬件适配成本。核心芯片方面，该开发板搭载三星 S5P6818 处理器，基于 ARM Cortex-A53 八核架构，主频可达 1.4GHz，相较于前代 S5P4418（Cortex-A9 四核）处理器，内存拷贝速度提升约 3 倍，运算性能的升级的同时，也为复杂嵌入式应用的流畅运行提供了硬件支撑。
在基础硬件配置上，X6818 采用灵活可定制的方案，满足不同开发场景的需求。内存标配 1GB DDR3，可根据项目需求定制升级至 2GB；存储方面标配 8GB eMMC，同时提供 4GB、16GB、32GB 多种可选版本，兼顾存储容量与成本控制；电源管理则采用 AXP228 PMU，支持动态调频、低功耗休眠等功能，能够根据设备运行状态灵活调节能耗，适配嵌入式设备的低功耗需求。而底板作为核心板功能的延伸，预留了丰富的外设接口，可充分覆盖 S5P6818 芯片的大部分功能，为各类外设的连接提供了便利，无需额外搭建转接电路，提升开发效率。
系统适配与软件功能的灵活性，是 X6818 开发板适配多场景嵌入式开发的另一大优势。该开发板全面支持 Android、Linux+Qt、Ubuntu 12.04 三种操作系统，且所有系统均兼容 HDMI 接口高清输出，可直接对接显示器、电视等外部显示设备，无论是工业控制中的可视化操作，还是消费电子中的高清展示，都能满足对应的系统环境需求。在硬件显示配套方面，
X6818 提供与开发板 1:1 匹配的 7 寸屏幕，可通过板载 RGB、LVDS、MIPI 等接口直接连接，同时具备强大的多屏显示能力——既支持四屏同步显示，可通过 RGB、LVDS、MIPI、HDMI 四个接口同时输出相同画面，适用于多终端同步展示的场景；也支持双屏异显，例如通过 MIPI 接口连接 7 寸屏显示一套内容，HDMI 接口外接显示器显示另一套内容，满足多任务分屏展示的实际需求。
软件功能的完善性，进一步降低了 X6818 开发板的开发与运维成本。多媒体处理方面，其支持 MPEG4、H.263、H.264、MJPEG 等全格式视频编解码，搭配 2D/3D 图形加速功能，可流畅运行各类多媒体应用，适配车载娱乐、消费电子等场景的需求；系统维护与控制方面，支持 SD 卡脱机更新系统镜像、UBoot 引导启动，同时具备背光亮度无级调节、软件开关机等便捷功能，开发者无需复杂操作，即可完成系统更新与设备控制，大幅提升运维效率。
需要注意的是，在 X6818 开发板的硬件设计与实际使用过程中，部分细节把控直接影响设备运行的稳定性。电源设计上，核心板支持 5V/1A 电源适配器、3.5-4.2V 锂电池两种供电方式，其中 RTC 电源需单独接入 1.8V 备用电池，否则会导致时钟功能异常；高速接口布线时，USB、HDMI、LVDS 等差分信号需严格执行等长布线与阻抗匹配要求，其中 USB 接口阻抗需控制在 90Ω，HDMI 接口阻抗需控制在 100Ω，若布线不规范，易出现信号传输不稳定的问题；兼容性方面，虽然核心板管脚与 X4418 兼容，但 S5P6818 新增了千兆以太网、PCI-E 等外设功能，实际开发中需重点关注相关驱动的适配，避免出现功能异常。
综合来看，X6818 开发板凭借模块化的硬件设计、灵活的系统适配、丰富的接口资源以及完善的软件功能，在工控、车载、消费电子等各类嵌入式场景中具备较高的复用价值。其兼容升级的特性降低了项目迁移与迭代成本，丰富的硬件与软件支持则为原型验证、功能开发提供了极大便利，是一款兼顾实用性、扩展性与经济性的嵌入式开发载体。
