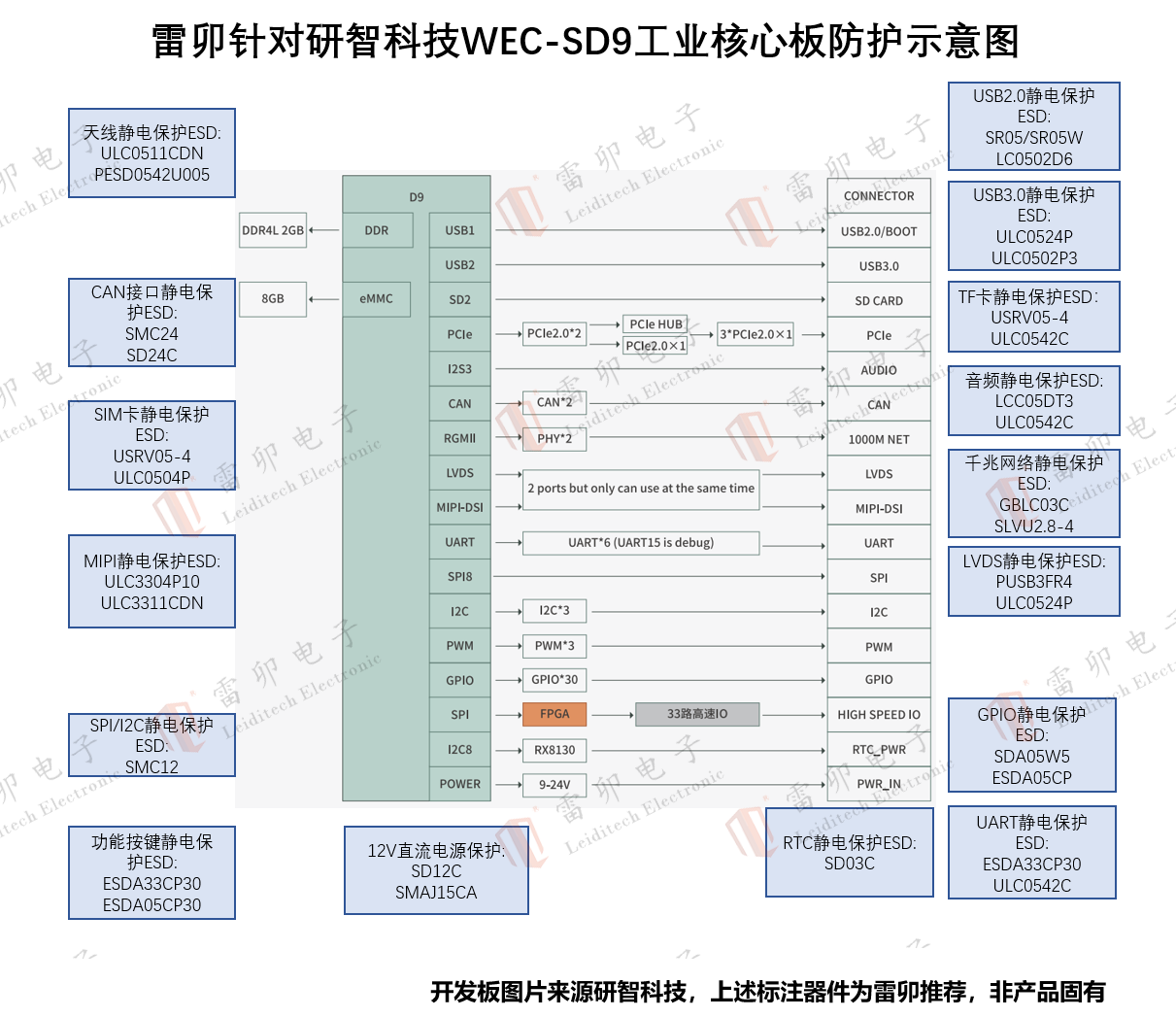

雷卯针对研智科技WEC-SD9工业核心板防雷防静电方案
应用场景
研智科技 WEC-SD9 系列核心板适用于工业控制、物联网网关、智能检测设备、嵌入式实时计算平台等场景，凭借 “精灵” 系列超强兼容性、多核异构（Cortex-A55+R5）架构及工业级可靠性，满足工业环境下的实时控制与产品方案评估需求。
功能概述
| 类别 | 具体参数 | 说明 |
|---|---|---|
| CPU 品牌与核心 | 芯驰 D9 系列（D9340/D9350/D9360）：多核异构架构，如 D9340 为 4 核 Cortex-A55（@2.0GHz）+2 核 Cortex-R5（@800MHz），D9350 为 5 核 A55+3 核 R5，D9360 为 6 核 A55+1 核 R5 | 适配工业实时控制与通用计算场景 |
| 内存 | LPDDR4X，2400MT/s，容量 2/4/8GB，板贴设计 | 内存配置 |
| 存储 | eMMC 5.1，容量 8/16/32/64GB | 存储介质 |
| 显示与图像 | 支持双通道 18/24-bit LVDS 或 MIPI-DSI（最大 2K 分辨率）；支持 4 通道 MIPI-CSI | 显示与图像采集拓展 |
三、扩展接口介绍
| 接口类型 | 具体接口 | 说明 |
|---|---|---|
| 网络接口 | 2 路千兆以太网（控制器 YT8511，10/100/1000Mbps 自适应） | 高速网络通信 |
| USB 接口 | 1 路 USB 3.0，1 路 USB 2.0（boot 专用） | USB 设备拓展与调试 |
| 高速接口 | 3 路 PCIe 2.0×1 | 高速设备与扩展卡拓展 |
| 串行通信接口 | 6 路 UART，2 路 CAN 接口 | 工业级串行与总线通信 |
| IO 与控制 | 30 路 GPIO；33 路高速 IO（由集成 FPGA 芯片提供）；3 路 I2C；1 路 I2S 音频接口；1 路 SPI；3 路 PWM；1 路 SATA 3.0；1 路 SDIO | 数字 IO、音频与存储拓展 |
| 电源与环境 | 直流 12V 输入；工作温度 - 20~70℃，存储温度 - 40~85℃；外形尺寸 82mm×58mm | 工业级供电与环境适应性 |
| 操作系统 | 支持 Linux、Android、FreeRTOS 等 | 多系统适配 |
