Microflex E190伺服通过EtherCAT转Profinet网关与西门子PLC1200通信

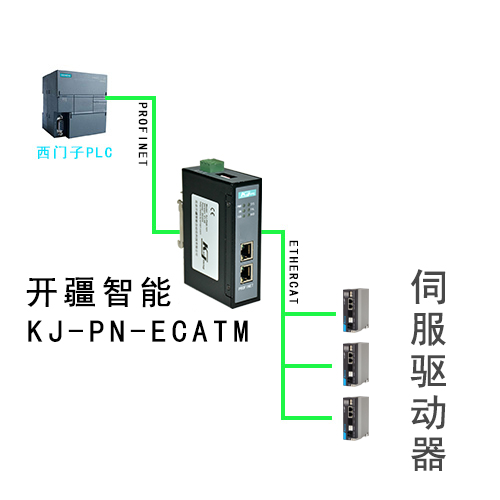

本案例是EtherCAT转Profinet网关连接Microflex E190伺服器的配置案例。用到的设备为西门子1200PLC一台，开疆智能EtherCAT转Profinet网关一个，Microflex E190伺服器一台。

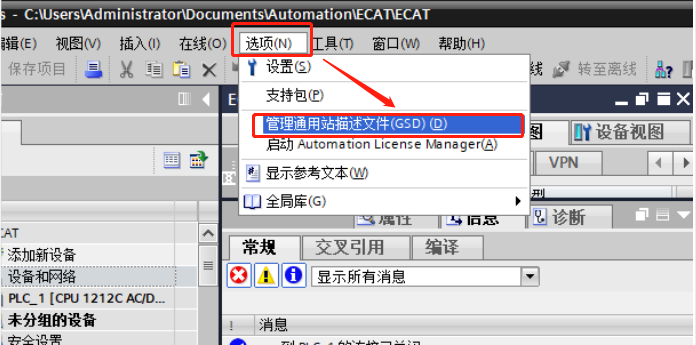

1、首先我们在西门子博图中进行组态，管理通用站描述文件；

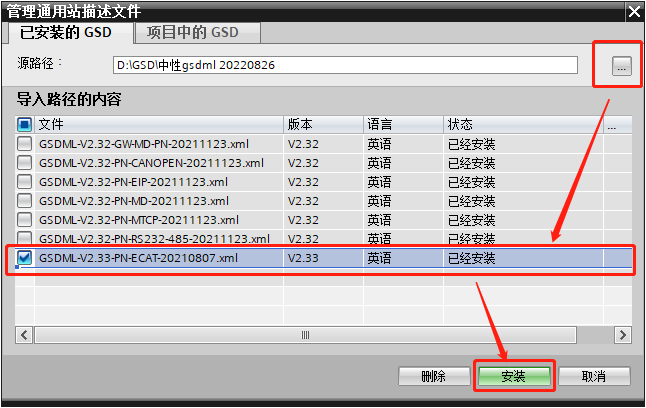

2、点击右侧“...”从查找GSD所在文件，安装至成功；

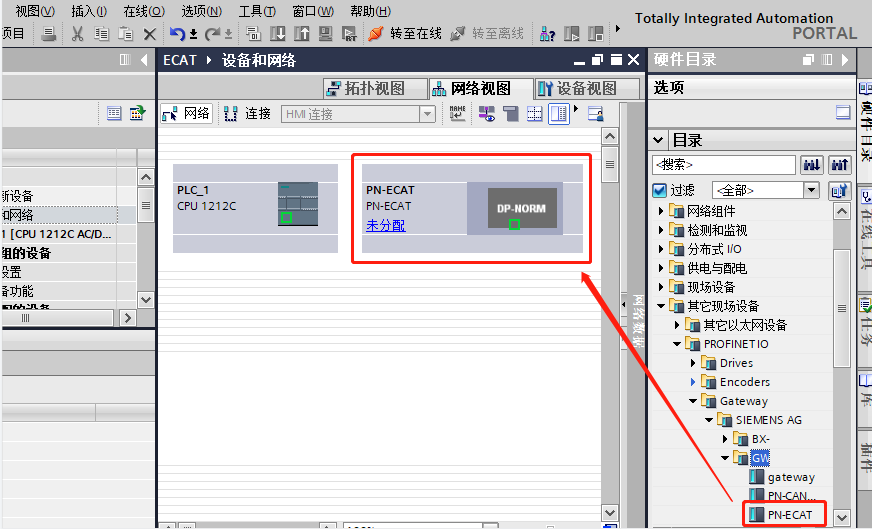

3、找到EtherCAT转Profinet网关模块进行组态；

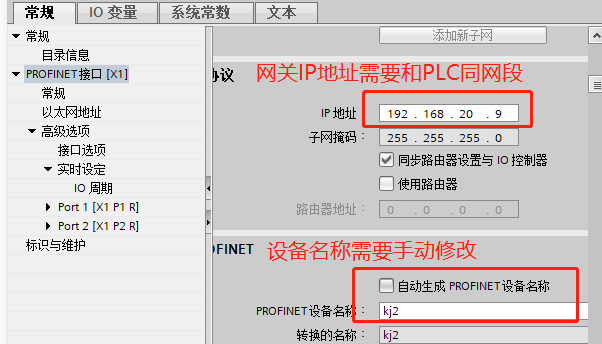

4、设置EtherCAT转Profinet网关的IP地址和设备名称，设备名称需要将自动生成取消勾选并手动输入简短不带有/*-、这类特殊符号；

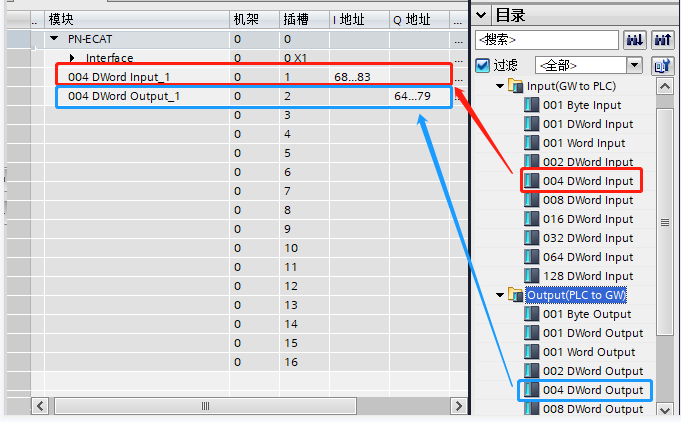

5、设置EtherCAT转Profinet网关的输入输出字节数长度；

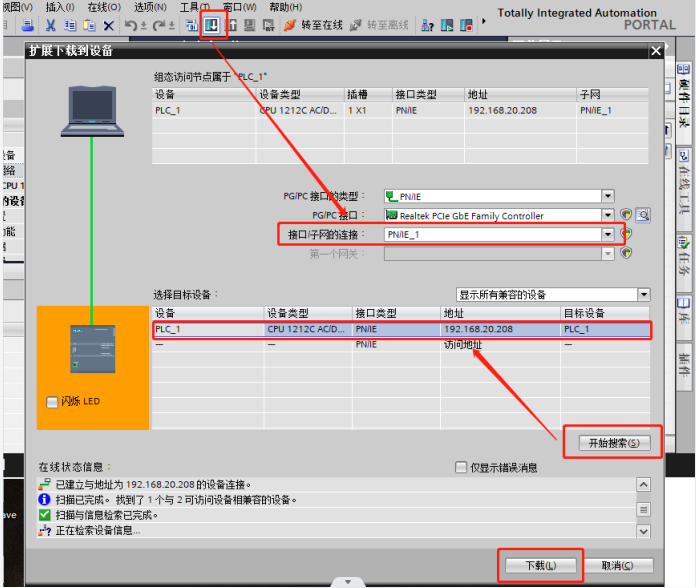

6、下载组态到PLC；

7、打开EtherCAT转Profinet网关配置软件进行ECAT设置；

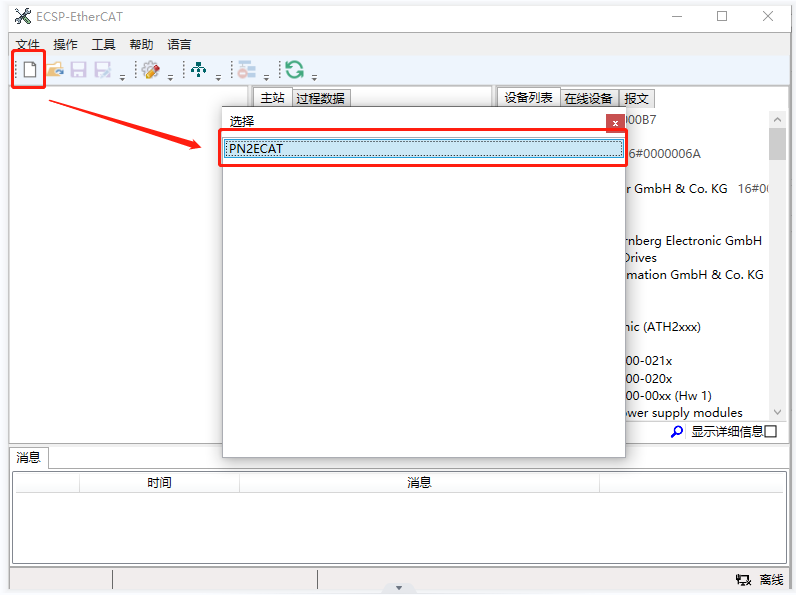

8、新建项目选择PN2ECAT；

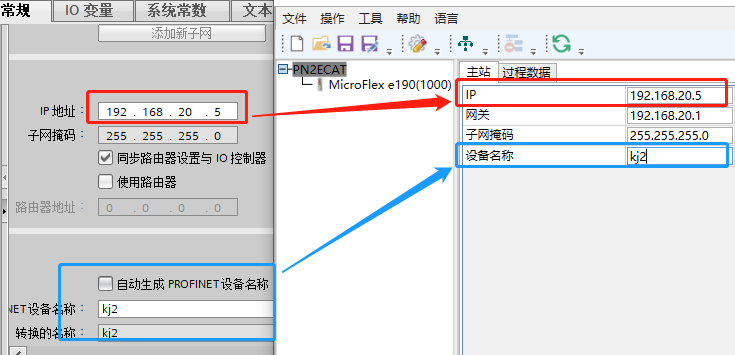

9、配置软件的IP地址和设备名称要和博图一致，左侧博图EtherCAT转Profinet网关IP地址和下方的PROFINET名称要和右侧的配置软件完全一致；

10，在设备列表中查找并选定所需设备；

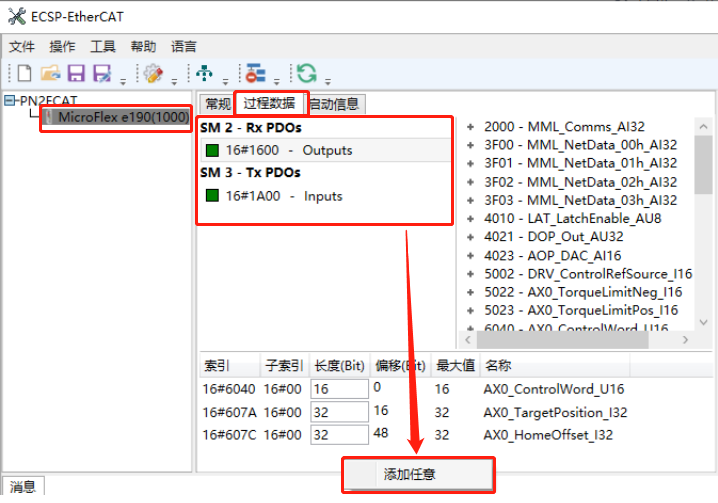

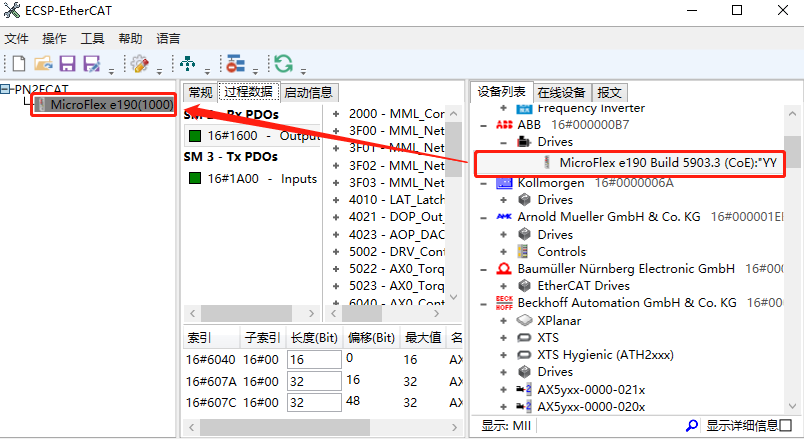

11、对Microflex E190进行参数配置，Sm2-Rx PDOs对应下方所添加的参数；

12、配置完成后进行连接步骤；

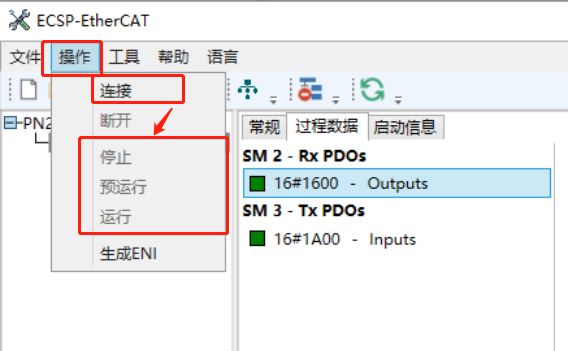

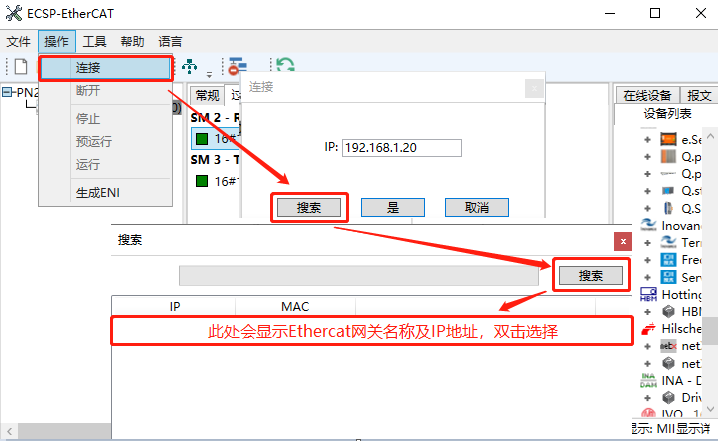

13、点击菜单栏中的操作，再按照下图操作即可；

14、直接对对应的I、Q地址读写即可；
