EOCR-I3DM-WRDUHZ施耐德智能电动机保护器

EOCR-I3DM-WRDUHZ是施耐德电气旗下一款高性能的智能电动机保护器，属于 EOCR-I3DM 系列。该型号是原韩国三和（SAMWHA）EOCR 技术的升级产品，2001年三和并入施耐德后，此系列已成为施耐德在低压电机保护领域的主力产品之一。EOCRI3DM-WRDUHZ中国区运营中心-核心代理商：唐山韩雅电气设备有限公司

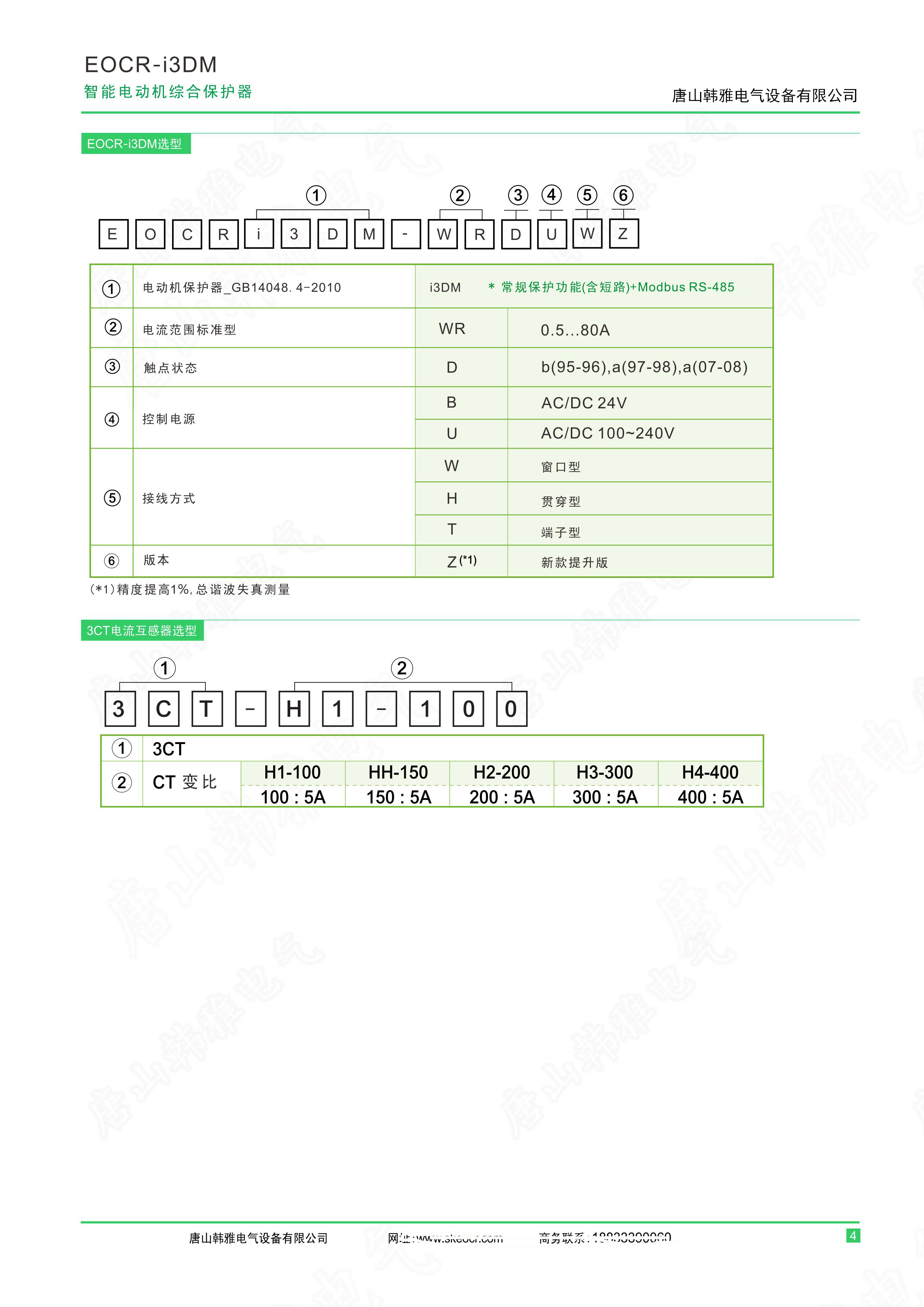

型号解码：从命名看懂产品特性

EOCR-I3DM-WRDUHZ 的型号名称包含了丰富的产品信息，逐字符解读如下：

EOCR：Electronic Over-Current Relay（电子式过电流继电器）的缩写，是该产品系列的身份标识。

I3DM：代表产品系列，其中"I"表示具备Modbus RS-485通讯功能。

WR：表示电流范围，WR 代表内置电流互感器（CT）的量程为 0.5 - 80A。

D：表示输出触点类型。OL:1a1b即一开一闭

U：表示供电电源。电源为 100-240V AC/DC 的宽电压。

H：代表穿线方式，H 指贯穿式（Hole type），即主回路导线直接穿过保护器本体。

Z：通常代表标准配置，增加短路保护功能。

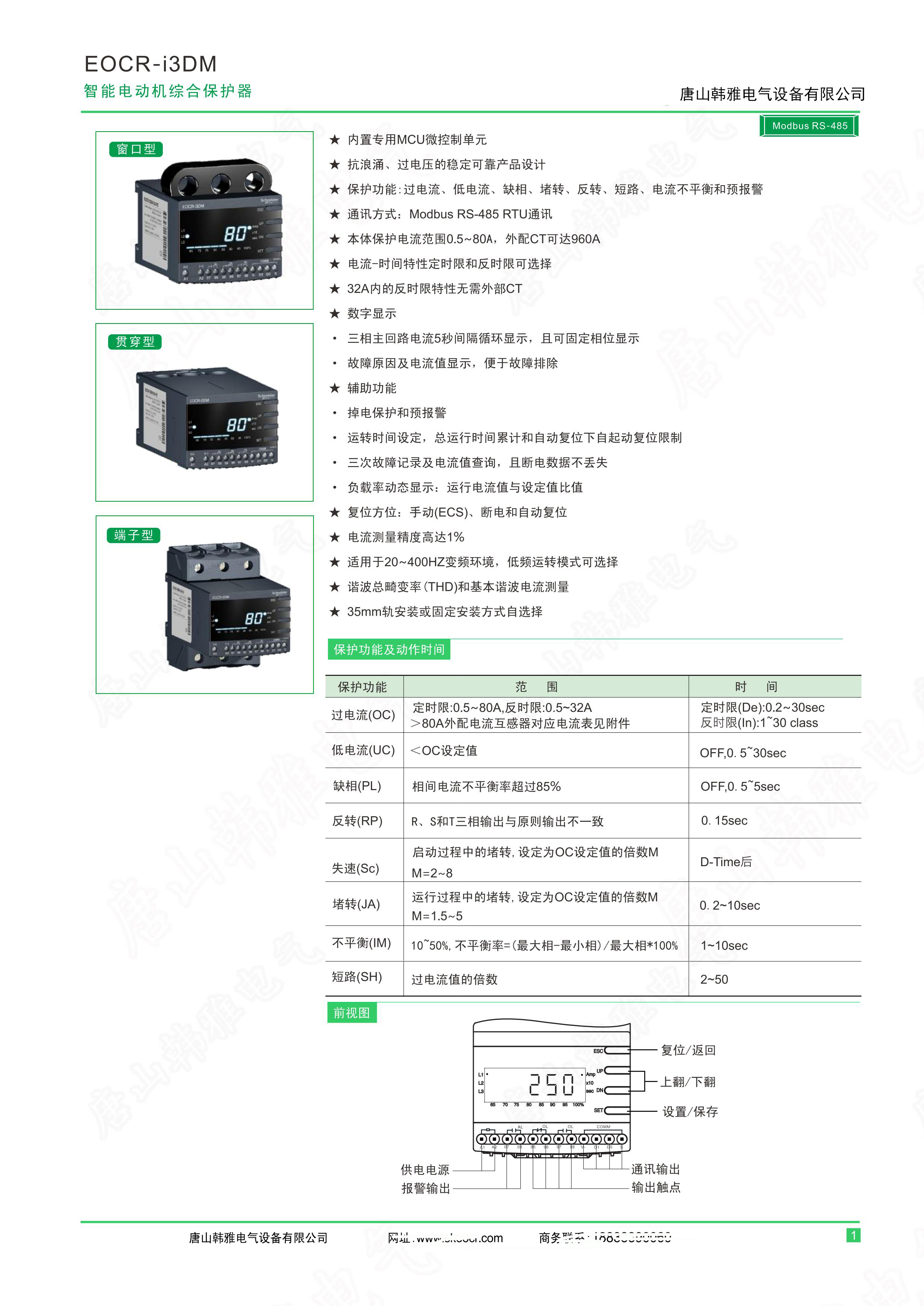

核心技术特性：精准、智能、可靠

EOCRI3DM-WRDUHZ 的核心优势在于其精准的测量、强大的智能功能和可靠的硬件设计。

1. 高精度测量与真有效值技术

该保护器采用了真有效值（True RMS）测量技术，能够准确测量包含谐波成分的失真电流波形，确保在复杂的工业环境中提供精准的电流数据。其测量精度高达 ±1%，为精确保护提供了可靠依据。

2. 全面的保护功能矩阵

作为一款综合保护器，它能有效应对多种电机故障。除了常见的过载、欠载、缺相、相不平衡、反转保护外，还包括堵转（启动/运行中）保护。此外，更新批次已支持短路保护功能，能以毫秒级速度切断故障，部分型号还支持接地漏电保护，全方位保障电机安全。

3. 便捷的人机交互与诊断

设备配备了高亮LED数码管，可循环显示三相的实际运行电流值，并直观显示故障代码。通过面板上的电流幅值棒（Bar Graph），操作人员可以快速、直观地判断当前负载状态。其内部存储器能记录最近三次故障的原因和跳闸时的电流值，极大地方便了故障排查与事后分析。

4. 灵活的参数设定与适配性

用户可根据负载特性，灵活选择定时限、反时限或过热反时限曲线，以匹配不同电机的启动特性。同时，它支持手动、电动和可调自动复位（0.5秒至20分钟），适应无人值守等不同场景。内置CT的量程为0.5-80A，若配合外部CT，更可扩展至960A，覆盖了从小型到较大型电机的广泛应用。

5. 强大的通讯与集成能力

该型号标准支持 Modbus RTU 通讯协议，通过 RS-485 接口，可以轻松将电机运行数据、状态和报警信息集成到上位监控系统（如PLC、SCADA）中，是实现工业自动化和智慧工厂的理想选择。

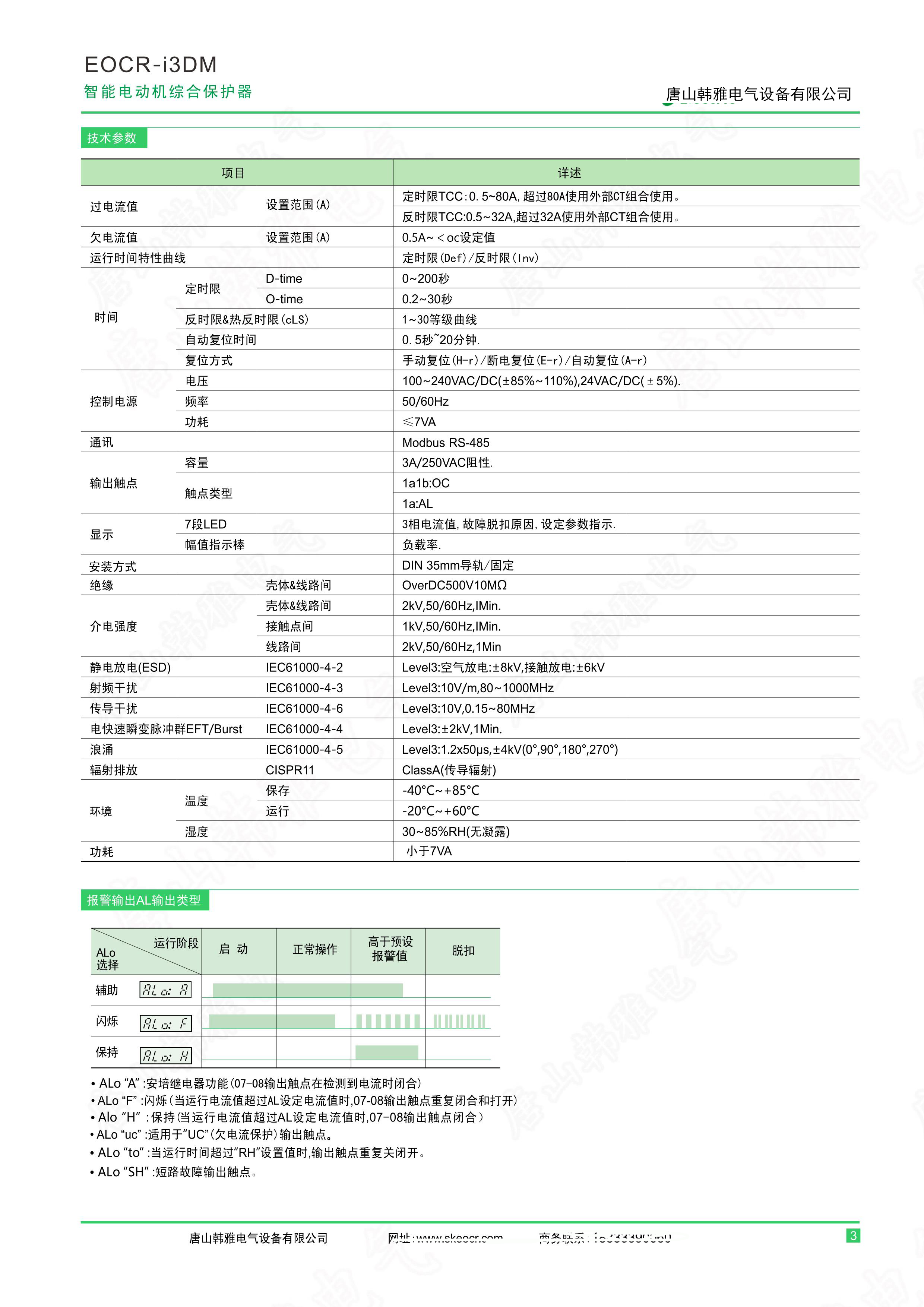

安装与选型：EOCRI3DM-WRDUHZ参数如下：

电源：100-240V AC/DC（宽电压，适用范围广）

电流范围：0.5 ~ 80A（内置CT）

安装方式：35mm DIN 标准导轨安装

穿线方式：贯穿式（H型，导线穿过本体上的孔径）

输出触点：1a1b（过载继电器输出 OL），1a（报警输出 AL）

工作温度：-20℃ ～ +85℃

除了H型（贯穿式），该系列还提供W型（窗口式）和T型（端子式）两种穿线方式，以适应不同的一次回路接线需求。同时，也有24V AC/DC 供电的版本（型号中为 "B"），供用户根据控制回路电压选择。

应用领域与价值

EOCR-I3DM-WRDUHZ 凭借其高性价比和全面的功能，广泛应用于各类工业领域：

通用机械：如风机、水泵、压缩机、输送机等设备的电机保护。

过程工业：在冶金、矿山、石油、化工、水泥等行业中，确保关键电机的持续稳定运行。

基础设施与楼宇：在水处理、暖通空调（HVAC）、纺织等系统中，实现电机的智能监控与能效管理。

总而言之，EOCR-I3DM-WRDUHZ 是一款集测量、保护、控制、通讯于一体的智能电机保护解决方案，它通过精准的保护和智能化的监控，有效延长电机寿命，减少意外停机，为工业生产提供了坚实的保障。
