EOCR-IFM420电动机保护器选型手册

EOCR-IFM420 是施耐德（原韩国三和 SAMWHA）推出的分体式智能电动机综合保护器，根据穿线方式、供电电压等不同配置，衍生出多个具体型号，以适配多样化工况需求。中国区运营中心：唐山韩雅电气设备有限公司

一、主要型号分类

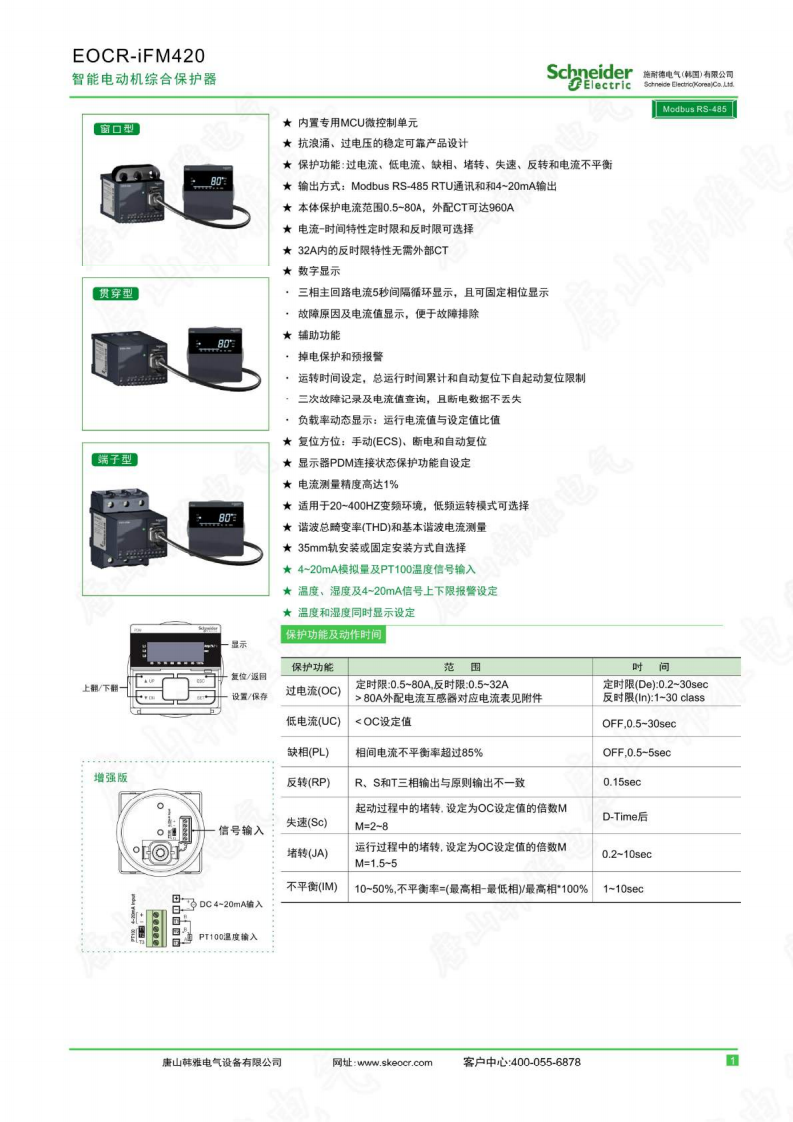

EOCR-IFM420 系列常见型号如下，命名规则通常由功能代码和结构特征组成：

‌EOCRIFM420-WRDUWZ‌：窗口型（W），100–240V AC/DC 供电
‌EOCRIFM420-WRDUHZ‌：贯穿型（H），100–240V AC/DC 供电
‌EOCRIFM420-WRDUTZ‌：端子型（T），100–240V AC/DC 供电
‌EOCRIFM420-WRDBWZ‌：窗口型（W），24V AC/DC 供电
‌EOCRIFM420-WRDBHZ‌：贯穿型（H），24V AC/DC 供电
‌EOCRIFM420-WRDBTZ‌：端子型（T），24V AC/DC 供电
其中，“W”代表‌窗口型‌，上方有三个圆形穿线孔，便于主回路线缆穿过；“H”为‌贯穿型‌，CT位于中部，支持大电流直接穿入；“T”为‌端子型‌，通过接线端子连接外部互感器，适用于更高电流场景 。

供电类型中，“U”表示支持 ‌100–240V AC/DC 宽电压输入‌，通用性强；“B”则对应 ‌24V 低压供电‌，适用于特定控制电源系统。

二、选型建议与功能差异

‌窗口型（W）‌：适合柜内布线规整、便于观察的场合，接线便捷，EOCR-IFM420 多用于风机、水泵等中小型设备保护 。

‌贯穿型（H）‌：支持 80A 以内主回路直接穿入，无需外接 CT，节省空间，适用于紧凑型控制柜 。

‌端子型（T）‌：需外接电流互感器，适用于超过 80A 或需远程信号采集的工况，灵活性更高。

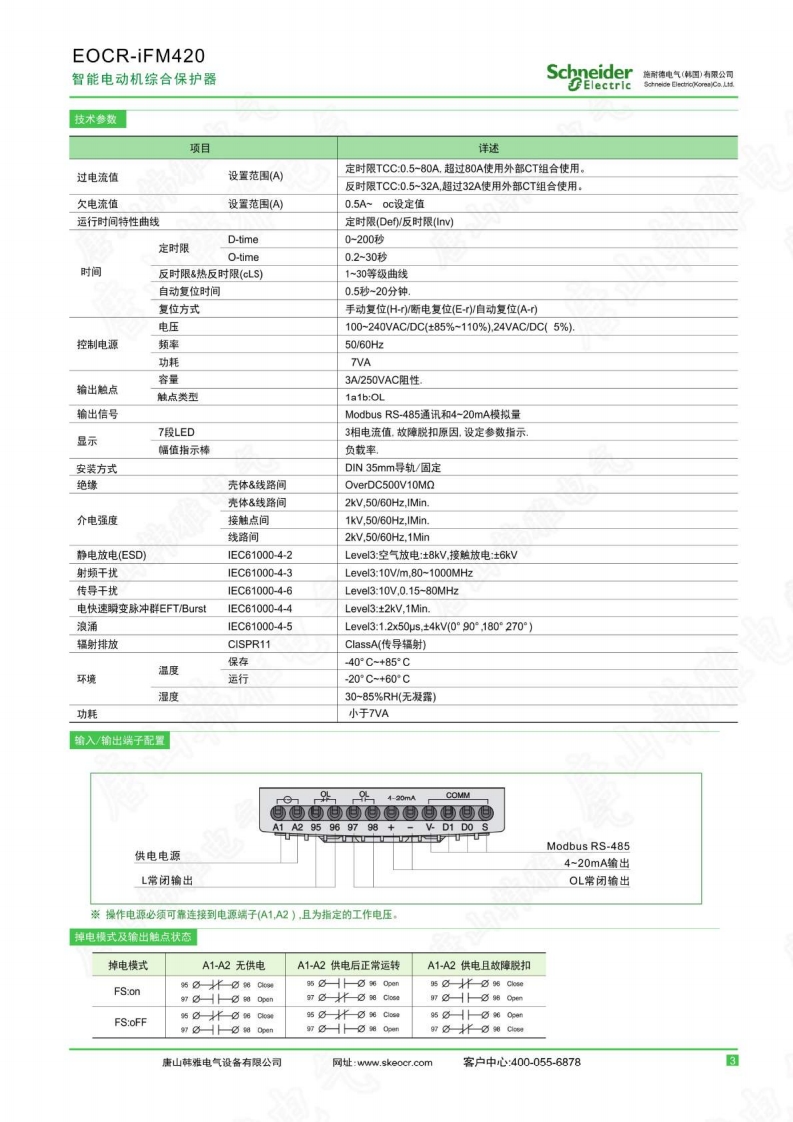

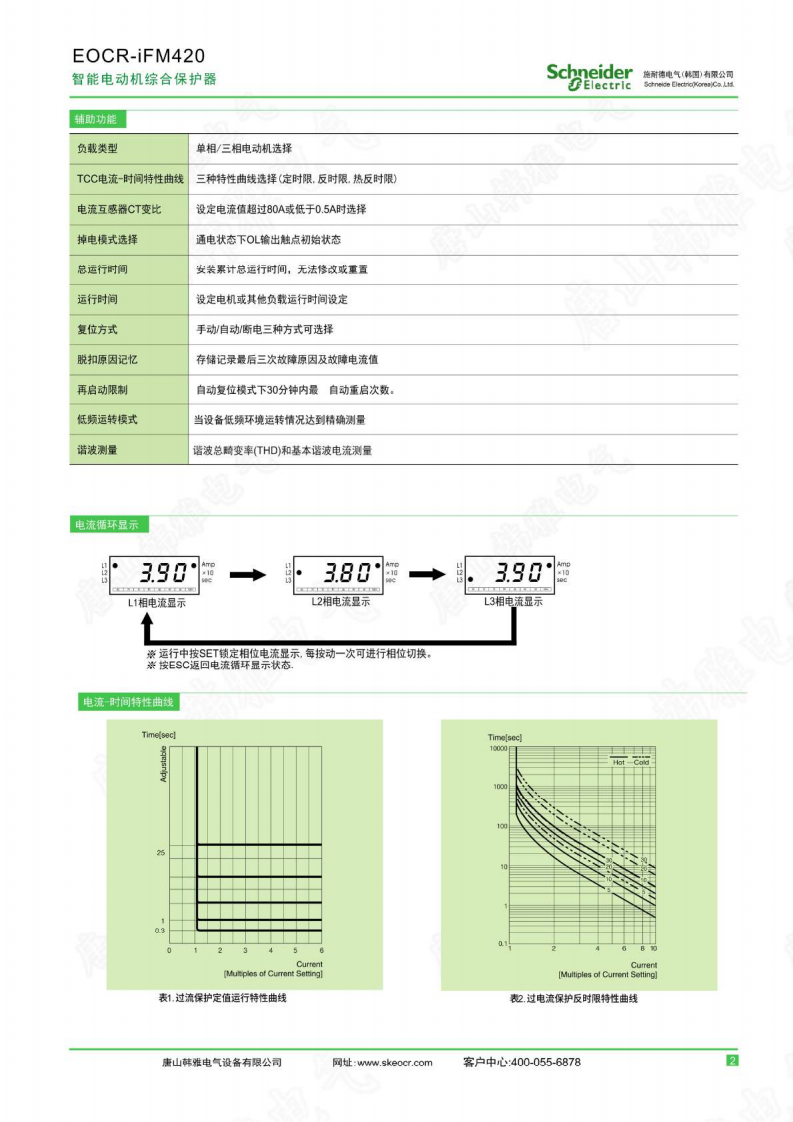

该系列均支持 ‌Modbus RS-485 通讯‌ 与 ‌4–20mA 模拟量输出‌，可接入 PLC/DCS 系统实现远程监控，且具备故障记录、运行时间累计、密码保护等高级功能，优于基础型号 EOCR-FE420 。
