在激光雕刻、舞台照明、投影仪等高端应用中，LED驱动不仅需要宽输入电压范围和高转换效率，更对调光深度、低辉一致性以及大电流输出能力提出了严苛要求。传统降压恒流方案在大电流场景下往往因缺乏同步整流架构而导致效率偏低，或在低频调光时出现频闪、线性度差等问题。Hi7200是一款外围电路简洁的同步降压LED恒流驱动器，适用于6V至65V输入电压范围，支持PWM调光、模拟调光和切光调光三种模式，调光频率可超过32kHz，为高性能LED照明应用提供了一个集成度高的解决方案。
Hi7200支持6V至65V的宽输入电压范围，极限耐压可达80V。这一覆盖范围使其能够适配12V、24V、36V、48V等多种常见工业与车载总线。芯片采用同步整流架构，转换效率可达95%以上。通过外置N沟道MOSFET，Hi7200可驱动高达25A的LED负载，能够满足激光二极管阵列、大功率COB光源等大电流应用的需求。
芯片采用迟滞控制技术，无需外部环路补偿，具有快速负载瞬态响应的特性。支持同步整流和异步整流两种拓扑，设计人员可根据成本与效率需求灵活选择。
Hi7200提供了三种独立的调光通道，覆盖了不同应用场景的调光需求：
PWM调光（DIM引脚） ：通过PWM信号进行调光，调光频率可超过32kHz，高于人眼感知和摄像头采样频率，从根本上消除了频闪问题。
模拟调光（LD引脚） ：通过模拟电压信号线性调节输出电流，调光分辨率仅取决于输入模拟信号的精度。模拟调光电压范围为0.11V至1.03V。
切光调光（DIMO引脚） ：专利切光调光技术可在低辉度时保持极佳的负载调整率和一致性，调光电流线性度大幅提升，降低工作频率对调光线性度的影响。
在深度调光方面，Hi7200支持0.1%至100%无级调光，低辉阶段电流波动小于2%。这一特性对于需要精细亮度控制的激光雕刻、专业舞台和影视照明等场景尤为重要。
Hi7200实现了高精度的恒流控制。输出电流恒流精度≤±3%，负载调整率<±0.5%，能够在宽输入输出电压范围内保持稳定的输出电流。电流检测基准电压为187mV，CS电阻功耗低。
芯片内置了完善的保护功能：输入欠压保护（启动电压4.5V，迟滞0.2V）、过温降电流保护（135℃开始动作）、LED开路保护、LED短路保护以及软启动。过温保护采用降电流方式而非直接关断，能够在温度升高时平滑降低输出电流，避免灯光突然熄灭。

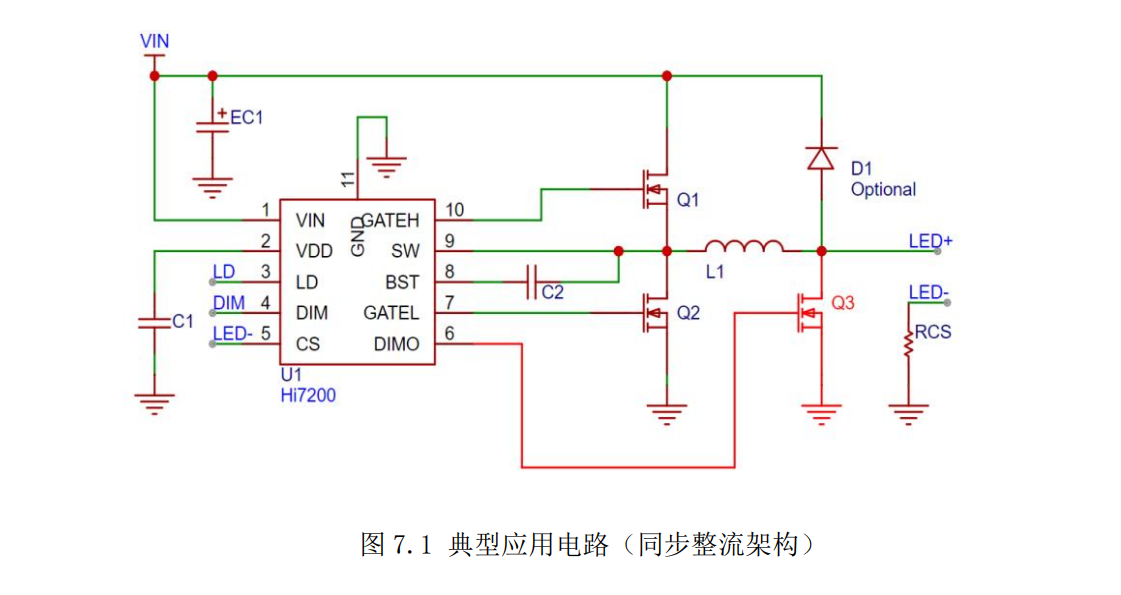

Hi7200采用ESSOP-10封装，带底部散热盘。外围电路极为简洁，仅需少量基础元件（含电感、电容）即可完成典型应用设计。芯片内置80V LDO供电，进一步简化了外围电源设计。芯片支持软启动，可通过SS引脚的外接电容调节启动时间。
Hi7200在激光雕刻领域的应用优势尤为突出。激光雕刻设备通常采用12V至24V输入电源，激光器驱动需要稳定的3.8V至6V恒流输出，典型电流为5.3A。Hi7200的宽输入范围（6V至65V）全面覆盖了12V、24V的供电场景，即使输入电压在设备工作过程中出现波动，芯片仍能维持稳定的恒流输出。
深度调光能力是激光雕刻的核心需求。在激光雕刻中，调光频率需要高于摄像头采样频率，以避免图像出现扫描条纹——Hi7200支持32kHz以上的PWM调光频率，全面满足此要求。同时，切光调光技术确保低辉度阶段电流的稳定性和一致性，使激光器在精细雕刻时能够精确控制激光功率的输出。
恒流精度≤±3%与负载调整率<±0.5%确保激光器在不同输入电压和温度条件下保持稳定的光功率输出，直接影响雕刻深度和细节精度。内置的过温降电流保护（135℃）和高可靠性设计保障了激光器在长时间连续工作条件下的安全性——通过平滑降低输出电流而非突然关断，避免了激光器热冲击损坏的风险。Hi7200的同步整流架构带来95%以上的转换效率，在大功率激光驱动应用中有效降低了系统温升。
凭借6V至65V宽输入范围、最高25A输出能力、三种调光模式以及高精度恒流控制，Hi7200适用于以下典型场景：
激光雕刻：12V-24V输入驱动激光器，输出5.3A/3.8-6V。深度调光与高频PWM确保雕刻精度，过温降电流保护保障激光器安全。
舞台照明：高调光深度和低辉一致性确保色彩精准控制，无频闪特性满足专业演出需求。
投影仪：切光调光技术提供平滑的亮度调节，消除PWM频率干扰。
智能照明与医疗照明：±0.5%负载调整率确保电流稳定性，过温降电流保护保障长时间工作的可靠性。
Hi7200以宽输入范围、高转换效率、深度调光能力和完善的保护机制，为大功率LED照明应用提供了一个集成度高的解决方案，尤其适合对调光性能、电流精度和系统可靠性有综合要求的激光与照明产品设计。
