森利威尔SL9008B 内置60V功率MOS 降压恒流LED驱动方案

森利威尔SL9008B 内置60V功率MOS 降压恒流LED驱动方案

对于从事LED驱动电源设计的硬件工程师而言，如何在宽输入电压范围内实现稳定、高效的恒流控制，同时兼顾外围电路简洁性与调光灵活性，始终是一个需要认真权衡的问题。森利威尔SL9008B正是一款针对这些设计需求的降压型大功率LED恒流驱动芯片。

宽输入电压，覆盖多元供电场景

SL9008B的输入电压范围覆盖3.1V至60V，这一特性使其能够适应从单节锂电池（3.6V左右）到48V车载电源等多种供电环境。对于硬件工程师而言，这意味着同一颗芯片可以跨平台复用——无论是12V的摩托车灯、24V的工业照明，还是48V的电动车前照灯，SL9008B都能直接适配，无需为不同电压平台更换不同的驱动方案。

芯片内部集成了60V功率MOSFET，进一步简化了高压侧的设计。设计师无需额外选型外置开关管，既减少了元器件数量，也降低了寄生参数对电路性能的影响。采用ESOP8封装，散热片内置接SW脚，有利于热量导出。

峰值电流控制与固定关断时间架构

SL9008B采用峰值电流检测配合固定关断时间的控制架构。在这种架构下，电路交替工作在开关管导通与关断两种状态：导通时电感储能，当采样电阻上的电压达到内部阈值（典型值250mV）时关断开关管；关断持续一个设定的固定时间后重新开启。

关断时间可通过TOFF引脚的外接电容进行调节，工作频率因此可以根据实际应用需求灵活设定，最高可达1MHz。这种控制方式的优势在于系统响应速度快，无需复杂的环路补偿设计，对硬件工程师来说降低了调试难度。同时，固定关断时间的可调性为优化电感体积和开关损耗提供了自由度——高频化可以缩小电感尺寸，适合紧凑型设计；低频化则有利于降低开关损耗，提升大功率应用下的效率。芯片整体效率可高达93%。

全面的系统保护与可靠性设计

在可靠性方面，SL9008B集成了多项保护机制。芯片内部集成VDD稳压管，可通过外部供电电阻直接为芯片供电，简化了辅助电源的设计。芯片供电欠压保护阈值为2.6V，当VDD电压低于此值时芯片停止工作，避免电源不稳导致的异常状态。

过温保护方面，SL9008B内部设置了智能过温调节功能。当芯片内部温度超过约140°C时，系统会开始限制输入电流峰值——温度越高，峰值电流被限制得越低，从而主动降低输入功率、抑制温升。这种渐进式调节不同于简单的过温关断，能够在极端热环境下维持系统的持续工作，同时保护芯片和LED负载免于热失效。

灵活的双模调光接口

SL9008B的DIM引脚同时支持PWM调光和线性调光两种模式。当DIM引脚电压低于0.9V时芯片关断输出；电压在1.1V至3.1V范围内时，输出电流随电压线性变化，实现模拟调光；当电压高于3.1V时，输出电流恢复100%。在PWM调光模式下，通过施加不同占空比的PWM信号即可调节平均输出电流。

对于不需要调光功能的设计，DIM引脚应接至高电平，不可悬空。若采用线性调光方式，建议在DIM引脚对地并联一个小电容（如10nF以上），以抑制噪声干扰、保证调光曲线的平滑性。

设计便利性与外围精简

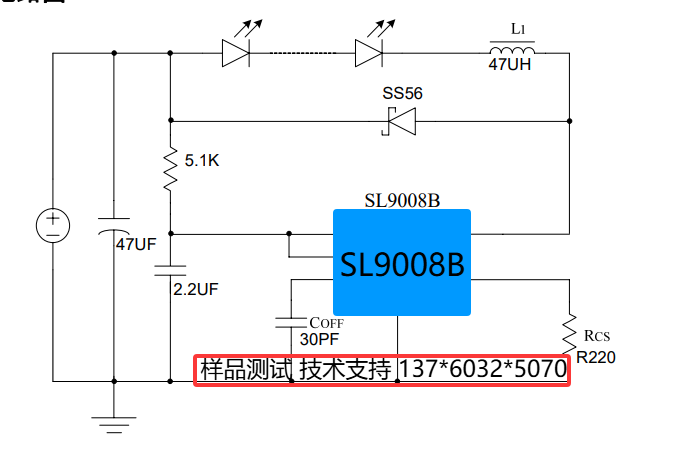

SL9008B通过调节外置的电流采样电阻即可设定LED驱动电流，设计简洁直观。芯片内部集成的VDD稳压管和过温保护电路进一步减少了外围元件数量，提高了系统可靠性。

在PCB布局方面，电流检测电阻到CS引脚以及GND引脚的连线需尽量粗而短，以减小连线寄生电阻对输出电流精度的影响。供电电阻的选择需根据输入电压和芯片工作电流进行匹配，当开关频率设置较高时，芯片工作电流会相应增大，需适当调整供电电阻取值。

典型应用场景

SL9008B凭借其宽输入电压范围、内置功率MOSFET和灵活的调光接口，适用于多种LED照明场景：

- 自行车、电动车、摩托车灯：3.1V至60V的宽输入范围使其能够适配12V、24V、48V等不同车载电压平台

- 强光手电：内置MOS管简化了紧凑型手电的设计

- LED射灯与大功率LED照明：高效率特性适合对功耗敏感的大功率应用

- LED背光：PWM调光功能可满足背光亮度调节需求

总体而言，森利威尔SL9008B作为一款国产LED恒流驱动芯片，在宽输入电压范围、内置功率器件、灵活调光方式和系统保护等方面提供了较为完整的解决方案，适合对设计简洁性和可靠性有要求的LED驱动电源项目。
