森利威尔SL9008B：3.6-60V宽压输入的降压恒流LED驱动方案
对于从事LED驱动电源设计的硬件工程师而言，如何在宽输入电压范围内实现稳定、高效的恒流控制，同时兼顾外围电路简洁性与调光灵活性，始终是一个需要权衡的问题。森利威尔SL9008B 内置60V功率MOSFET的开关降压型大功率LED恒流驱动芯片，在3.1V至60V的宽输入电压范围内均可稳定工作，为各类LED照明应用提供了一个集成度高、设计便利的解决方案。
宽输入电压范围，覆盖多元供电场景
SL9008B的输入电压范围覆盖3.1V至60V，这一特性使其能够适应从单节锂电池（3.6V左右）到48V车载电源等多种供电环境。对于硬件工程师而言，这意味着同一颗芯片可以跨平台复用——无论是12V的摩托车灯、24V的工业照明，还是48V的电动车前照灯，SL9008B都能直接适配，无需为不同电压平台更换不同的驱动方案。内置的60V功率MOSFET进一步简化了高压侧的设计，无需额外选型外置开关管，既减少了元器件数量，也降低了寄生参数对电路性能的影响。
峰值电流控制与固定关断时间架构
SL9008B采用峰值电流检测配合固定关断时间的控制架构。在这种架构下，电路交替工作在开关管导通与关断两种状态：导通时电感储能，当采样电阻上的电压达到内部阈值（典型值250mV）时关断开关管；关断持续一个设定的固定时间后重新开启。关断时间可通过TOFF引脚的外接电容进行调节，工作频率因此可以根据实际应用需求灵活设定，最高可达1MHz。
这种控制方式的优势在于系统响应速度快，无需复杂的环路补偿设计，对硬件工程师来说降低了调试难度。同时，固定关断时间的可调性为优化电感体积和开关损耗提供了自由度——高频化可以缩小电感尺寸，适合紧凑型设计；低频化则有利于降低开关损耗，提升大功率应用下的效率。
全面的系统保护与可靠性设计
在可靠性方面，SL9008B集成了多项保护机制。芯片内部集成VDD稳压管，可通过外部供电电阻直接为芯片供电，简化了辅助电源的设计。芯片供电欠压保护阈值为2.6V，当VDD电压低于此值时芯片停止工作，避免电源不稳导致的异常状态。
过温保护方面，SL9008B内部设置了智能过温调节功能。当芯片内部温度超过约140°C时，系统会开始限制输入电流峰值——温度越高，峰值电流被限制得越低，从而主动降低输入功率、抑制温升。这种渐进式调节不同于简单的过温关断，能够在极端热环境下维持系统的持续工作，同时保护芯片和LED负载免于热失效。
灵活的双模调光接口
SL9008B的DIM引脚同时支持PWM调光和线性调光两种模式。当DIM引脚电压低于0.9V时芯片关断输出；电压在1.1V至3.1V范围内时，输出电流随电压线性变化，实现模拟调光；当电压高于3.1V时，输出电流恢复100%。在PWM调光模式下，通过施加不同占空比的PWM信号即可调节平均输出电流。
对于不需要调光功能的设计，DIM引脚应接至高电平，不可悬空。若采用线性调光方式，建议在DIM引脚对地并联一个小电容（如10nF以上），以抑制噪声干扰、保证调光曲线的平滑性。
输出电流设定与外围设计要点

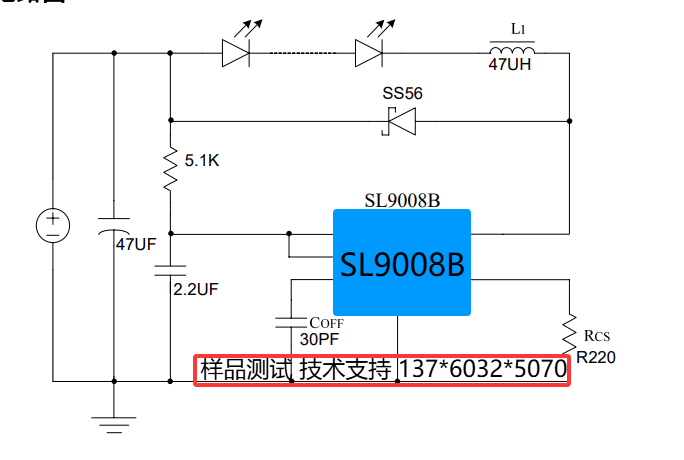

SL9008B通过外置电流采样电阻RCS设定LED驱动电流。采样电阻上的CS阈值电压典型值为250mV，设计人员可根据目标电流值计算所需电阻。为保证恒流精度和系统稳定性，电感需工作在连续导通模式。此外，RCS到CS引脚和GND引脚的PCB走线应尽量宽而短，以减小寄生电阻对输出电流精度的影响——这是开关型恒流驱动设计中一个容易被忽视但至关重要的细节。
供电电阻的选择也需要留意：芯片内部VDD稳压管的最大钳位电流不超过10mA，因此供电电阻的取值不宜过小，否则流入VDD引脚的电流可能超过允许值。当工作频率设置较高时，芯片工作电流会相应增大，此时应适当减小供电电阻阻值以维持稳定的VDD电压。
应用场景
基于上述特性，SL9008B适用于需要宽压输入、恒流驱动和调光功能的LED照明场景：
- 车载照明：自行车灯、电动车灯、摩托车灯——宽输入电压范围适配车辆电池的电压波动，高可靠性满足行车环境要求。
- 便携照明：强光手电——单节或多节锂电池供电，PWM调光实现多档亮度切换。
- 通用照明：LED射灯、大功率LED照明、LED背光——恒流精度保证光输出一致性，可调关断时间优化效率和体积的平衡。
SL9008B的核心价值在于将60V耐压内置MOS、峰值电流控制架构、双模调光接口以及完善的保护机制集成于ESOP8封装之中。对硬件工程师而言，这意味着更少的外围元件、更简洁的PCB布局、更灵活的供电适配能力，以及在车载照明、便携照明和通用照明场景下的广泛适用性。在国产LED驱动芯片持续追赶国际水平的背景下，森利威尔SL9008B提供了一个兼顾性能、集成度与设计便利性的务实选择。
