HART多变量电流输出转换器｜化工存量仪表数字化升级改造

一、项目背景与通讯痛点

某精细化工生产装置现场大量采用HART协议压力、液位、温度智能仪表，仪表回路为传统4‑20mA模拟量信号接入现有PLC系统。现有PLC模拟量模块仅能够读取回路4‑20mA对应的主测量值，HART仪表内部存储的第二变量、设备诊断信息、量程、设备序列号、故障报警等多变量数据无法上传至PLC及上位SCADA系统。

如果选用带HART采集卡的进口PLC模块，硬件采购成本高，原有PLC机架需要扩容改造，停机改造时间长；直接更换带Modbus RTU输出的智能仪表，整套现场仪表替换投入巨大。现场运维人员只能到仪表现场就地查看仪表次级参数、故障代码，无法在中控室远程获取仪表诊断信息，仪表故障不能提前预警，设备维护效率低。

项目需求：保留原有4‑20mA模拟回路不变，不更换现场HART仪表，不改动现有PLC主体硬件，实现HART多变量、设备诊断信息转换为Modbus RTU上传PLC与SCADA平台。

二、现场应用工况与改造需求

1. 现场为二线制HART智能仪表，原有4‑20mA信号继续给到PLC模拟量模块，保障基础工艺控制不受改造影响；
2. 读取HART仪表全部4路动态变量、仪表设备信息、故障诊断状态，转换为Modbus‑RTU输出；
3. 适配化工控制柜DIN导轨安装，适应车间‑20℃~65℃工业环境；
4. 无需更换现场仪表，尽量减少停机时间，利旧现有回路布线；
5. 断电记忆参数，模块故障不影响原有4‑20mA工艺控制回路。

三、系统整体解决方案

项目采用捷米特JMT‑H24‑H202 HART 多变量转换器。转换器串接在原有HART仪表4‑20mA回路中，不破坏原有模拟信号通路，原有4‑20mA继续送给PLC模拟量模块用于工艺控制。 转换器HART回路采集仪表内部全部多变量数据，内部完成协议解析转换，通过自带RS485接口输出标准Modbus‑RTU协议；PLC新增一块RS485通讯模块，作为Modbus主站读取转换器寄存器内的HART次级变量、设备诊断、状态信息，数据再上传SCADA监控平台。

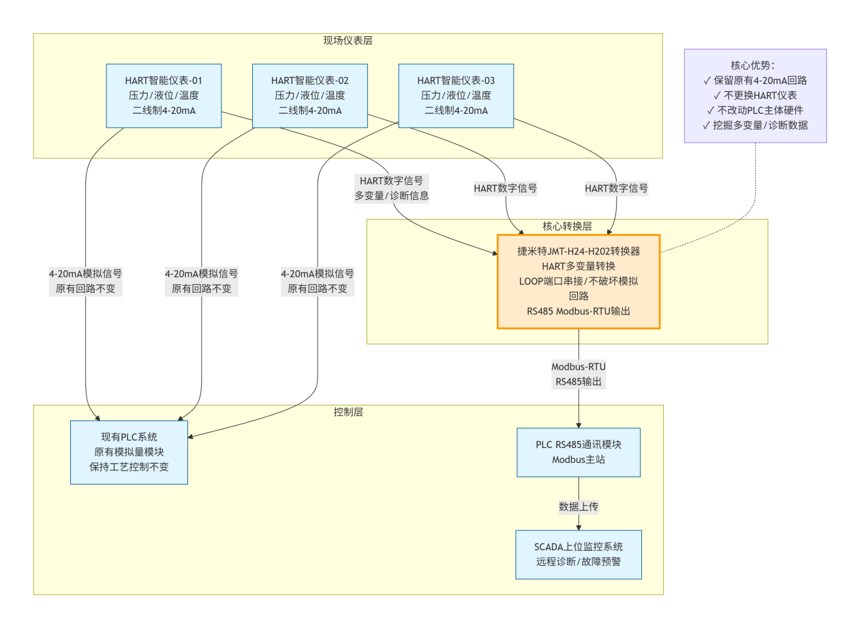

系统架构：

转换器设置为【MODBUS单台仪表工作方式】，通过配套配置软件设置HART地址、通讯周期、变量转换系数；参数自动断电保存，掉电无需重复配置。

四、现场调试与功能实现

1. 按手册完成二线制仪表接线，确认原有4‑20mA回路工艺信号不受干扰；
2. PC通过RS485连接转换器，打开配置软件，选择MODBUS单台仪表工作模式，设置HART仪表地址、采集间隔、变量换算系数；
3. 使用ModScan32工具测试读取转换器寄存器，校验4路动态变量、仪表ID、故障状态读取正常；
4. PLC编写Modbus轮询程序读取转换器寄存器点位，将HART次级数据、诊断信息上传SCADA画面。

投运达成效果：

1. 原有4‑20mA模拟回路完全保留，生产工艺控制逻辑无改动，不影响装置连续生产；
2. 中控SCADA可远程读取HART仪表第二、三、四变量，同时获取仪表序列号、量程、故障诊断报警；
3. 不用更换现场HART仪表，不用更换PLC硬件，改造工作量小，停机时间短；
4. 模块具备断电记忆，现场断电重启后参数自动生效，长期稳定运行。

五、项目应用成效与价值总结

借助HART多变量转换器，在不废除原有4‑20mA模拟回路前提下，挖掘现有HART智能仪表的多变量与诊断数据，实现仪表数字化。运维人员在中控室即可完成仪表状态查看、故障预警，减少现场巡检工作量，避免因仪表隐性故障带来工艺风险。方案适合化工、石化、炼油等大量存量HART仪表的数字化升级改造。
