方案背景
目前夜钓正在逐渐变得时尚起来，随着夜钓群体的年轻化，人们对于夜钓灯的审美要求也越来越高。夜钓灯作为夜间钓鱼的重点装备，不仅仅需要高质量的光源照亮水面浮漂，同时还需要融合一些其他功能，尽可能让夜钓者轻装上阵。就要求这类灯具要做到非常大的电流输出以保证光源亮度，这对驱动芯片的选择提出了很高的要求。
因此，我司推出一个大功率夜钓灯设计方案，在夜钓灯上采用LED恒流驱动芯片FP7195让夜钓灯在夜晚使用时保证光源亮度，同时柔和舒适，有效减少眩光对眼睛的刺激。
一． FP7195芯片介绍
FP7195 是一颗远翔科技推出的非同步降压 LED 驱动 IC，控制外部开关 NMOS，采用两端电阻采样，采样精度更高，采样电压基准0.1V，采样电阻功率损耗也降低，整体转换效率提升；调光控制 DIM，可以实现线性与数位调光；最大驱动电流达15A，可以覆盖钓鱼灯低压大功率40W，60W，80W，100W的应用市场。
芯片参数
工作电压范围5V~80V
CS电阻采样电压1V
电压与PWM调光控制
固定工作频率175kHz
最大驱动电流15A
保护功能：OCP，OTP
通过合理设计PWM调光电路，可以实现LED灯具的亮度精确调节。FP7195的PWM调光特性使得灯具亮度调节更加平滑和自然，同时可以根据需求调节调光范围和频率，提升用户体验。

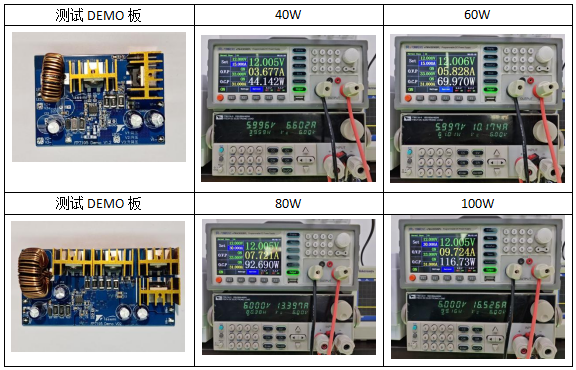

二． FP7195 DEMO板参数测试
应用参数：输入12V，输出6V三．
钓鱼灯驱动板介绍

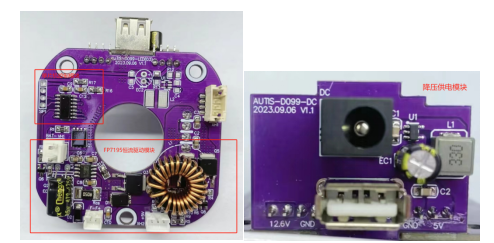

三． 钓鱼灯驱动板介绍
该钓鱼灯使用三串四并的锂电池供电，供电电压9V-12.6V，单片机输出PWM信号分别控制FP7195的DIM脚，和两个MOS的开关，实现调光调色的功能。
钓鱼灯作为一个户外便携灯具，续航时长是钓鱼人比较关心的方面，FP7195的转换效率高达98%，极大的降低了能量转换的损耗，大大提高了钓鱼灯的续航时长。
四． 总结
总的来说，100W大功率夜钓灯驱动芯片方案采用FP7195非同步降压 LED 驱动芯片，其最大驱动电流达15A，能够轻松覆盖钓鱼灯低压大功率40W、60W、80W、100WW等不同功率的应用场景。为钓鱼灯的调光调色带来了全新的可能。其精准的调光功能、稳定可靠的性能以及高效节能的特点，满足钓鱼爱好者们对于不同钓鱼环境的需求。
无论是用于家居照明、商业照明还是户外照明，FP7195都展现出优异的灯具驱动性能，满足不同场景下的照明需求，为用户提供了更加舒适、智能的照明体验。
