FP7126是一款广泛应用于LED照明领域的恒流驱动芯片，其核心优势在于出色的功率覆盖能力与灵活的驱动架构设计。本文将通过清晰的逻辑结构，解析该芯片在不同功率场景下的应用要点与设计思路。
FP7126可灵活适配两类主流照明场景：
- 大功率应用：如植物灯、舞台灯、工矿灯等，注重高可靠性、高效率与强驱动能力。
- 小功率应用：如美甲灯、筒灯、射灯、风扇灯及商用调光电源，侧重性价比、小型化与系统简洁性。
小功率应用方案（≤150W）
在5A/150W以内的功率段，通常采用直接驱动架构：
大功率应用方案（≤500W）与推挽电路设计
当功率需求达到10A/500W时，驱动要求显著提高，需引入推挽电路增强驱动能力：

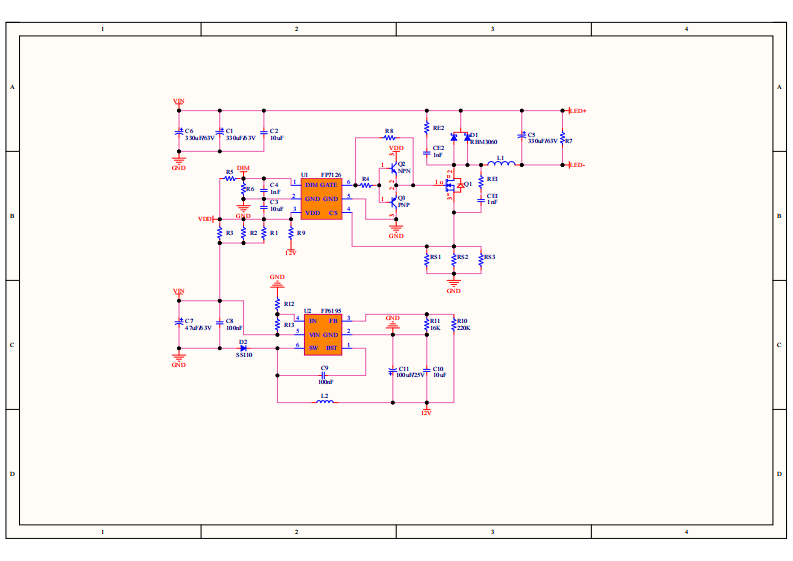

应用电路示意图：
- 为何需要推挽电路？
大功率MOSFET栅极电荷显著增加，芯片内置驱动难以实现快速开关。
驱动不足将导致开关损耗上升、效率下降、温升加剧，影响系统稳定性。
- 推挽电路如何工作？
通过外部提供一路12V电压，同时为FP7126供电并作为推挽电路的高电平电源。
推挽结构可瞬间提供强劲的拉电流与灌电流，实现对MOSFET栅极的快速充放电。
使MOSFET开关动作更迅速、更彻底，从而大幅降低开关损耗，提升系统效率与可靠性。
- 设计关键点
12V供电需独立稳定，避免噪声干扰驱动信号
推挽三极管选型应匹配MOSFET栅极电荷与开关频率要求。
布局时驱动回路应尽量短，以减小寄生电感影响。
如何选择适合的方案
- 功率≤150W，且无特殊高频或高温要求，可采用直接驱动方案，以优化成本与体积。
- 功率＞150W，或对效率、温升、开关速度有较高要求，应使用推挽驱动方案，以确保系统高性能与高可靠性。

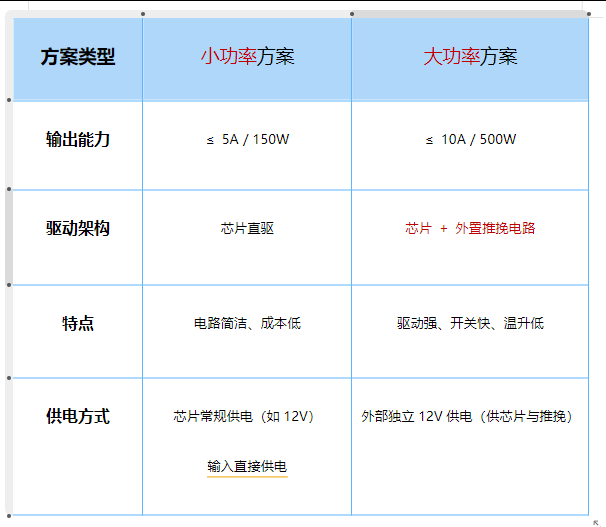

参数对比表：
FP7126的驱动方案选择，需基于具体功率需求与系统目标进行权衡。在典型小功率应用中，直可采用直接驱动以简化设计；当功率升高，对开关速度与效率提出更高要求时,则需要引入推挽电路来增强驱动能力，从而确保系统稳定与高效运行。
如果您有进一步的技术探讨或方案定制需求，欢迎随时联系我们雅欣工程师团队~
